Реферат

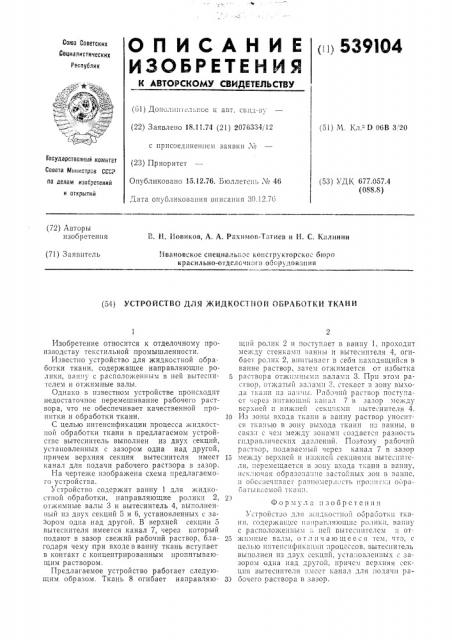

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (I) 539Ю4

Союз Советских

Социалистических

Республик (61, Допол!1и!Санное к авт. Ci Ii;I-ву (22) Заявлено 18.11.74 (21) 2076334, 12 с присоединением заявки ¹ (23) Приоритет

Оп бликовано 15.12.76. Бюллетень ¹ 46 (51) М. Кл. - D 06В 3, 20

Государственный коииvет

Совета Министров СССР (53) УДК 677.057.4 (088.8) по делам изобретений

И OTKPIITHK

Дата опубликования описания 30.12.76 (72) Авторы изобретения

В. Н. Новиков, A. A. Рахимов-Тагиев и Н. С. К;!линин (71) Заявитель

Ивановское специальпос конструкторско« б1оро красильно-отделочного оборудов!1пия (54) УСТРОЙСТВО ДЛЯ ЖИДКОСТНОЙ ОБРАБОТКИ ТКАНИ

Изобретение относится к отделочному производству текстильной промышленности.

Известно устройство для жидкостной обработки ткани, содержащее направляющие ролики, ванну с располохкенным в ней вытеспитслем и отжимные валы.

Однако в известном устройстве происходит недостаточное перемешивание рабочего раствора, что не обеспечивает качественной пропитки и обработки ткани. 10

С целью интенсификации процесса жидкостной обработки ткани в предлагаемом устройстве вытеснитель выполнен из двух секций, установленных с зазором одна над другой, причем верхняя секция вытеснитсля имеет 15 канал для подачи рабочего растзора в зазор.

1-12 чертеже изображена схема предлагаемого устройства.

Устройство содержит ванну 1 для жидкостной обработки, направляющие ролики 2, 2! отжимные валы 3 и вытеснитель 4, выполненный из двух секций 5 и 6, установленных с зазором одна над другой. В верхней секции 5 вытеснителя имеется канал 7, через который подают в зазор свежий рабочий раствор, бла- 25 годаря чему при входе в ванну ткань вступает в контакт с концентрированным пропитывающим раствором.

Предлагаемое устройство работает следующим образом. Ткань 8 огибает направляю- 33 щий ролик 2 и поступает в ванну 1, проходит между стенк2ì I !!анны 11 вытеснителя 4, огибает ро.1и!с 2, вшгсываст в себя находящийся в ванне раствор, затем отжимается от избытка раствора отжнмными валами 3. При этом раствор, отжатый залами, стекает в зону выхода ткани нз за: чы. 1 лблчпй растьор поступает iсрез пiITающий кàlidë 7 в зазор между всрх(lсй и ниж11си «екц115;мп IlhITQ«HIITc;I5I 4.

Из зоны входа ткани в ванну раствор уносится тканью в зону зыхода ткани из ванны, в

cI3513:l с чем между зонам I создастся разность гидраглических дазлений. Поэтому раоочий р;!«т!1ор, подаваемый через канал 7 в зазор между верхней и нижней «скциями вытс«пп!сл51, ilерсх!сlцасT«я В зоп «вход2 т! .2нп в В 21!ну, и«клоча5! образо".2:I :c застойных зон в 22i!Iic, и обе ic!и"-.àcT рлвномср, «Ti. ироиii«к:,! обрабатываемой Tl!211!!.

Ф о р м у л л:! з о б р с т е и Il 51

У«сройстзо для;кидкостllo."i оораоотки ткаiii!, «одержан:сс 1..2.!ð21;«I5IIoùilc ролик 1, ванну с ра «по.!Ожеппы i, llcli вытс«нитслсм ll отжимныс валы, î T;I и ч а ющсс«я тем, что, с целью интенсификации процессов, вы гсснитель выполнен из двух секц;ш, уста;!овлен . зазором одна над другой, причем всрхня51 секция вытеснителя их ест канал для подачи р2оочсго раствора в зазор.

539104

Составитель Л. Ушакова

Тсхоед Н. Ханеева

Еорректор 3. Тарасова

Редактор В. Блохина

Типография, пр. Сапунова, 2

Заказ 2811, 10 Изд. М 1875 Тираж 549 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССIв по делам изобретений и открытий

I 13035, Москва, )K-З5, Раушская наб, д. 4i5
