Способ облагораживания целлюлозы для электроизоляционной бумаги
Патент 539111
Авторы
Классы МПК
Способ облагораживания целлюлозы для электроизоляционной бумаги
Иллюстрации
Реферат

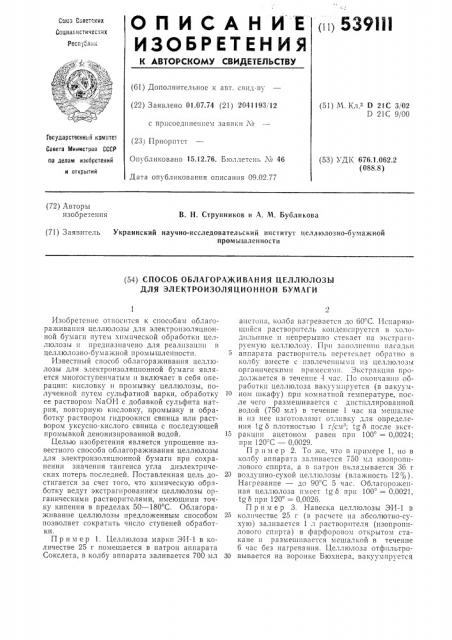

О П И С А Н И Е <11) 539lll
ИЗОБРЕТЕНИЯ
Со1оз Советских
Сопиалистичес:1сих
Респ jелri11
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01.07.74 (21) 2041193, 12 (51) М Кл а D 21С 3/02
D 21С 9/00 с присоединением заявки М
Государственный компте .
Совета Министров СССР по делам изаоретений и открытий (23) Приоритет
Опубликовано 15.!2.76. Бюллетень М 46 (53) УДК 676.1.062.2 (088.8) Дата опубликования описания 09.02.77 (72) Авторы изобретения
В. H. Струнников и А. М. Бубликова (71) Заявитель Украинский научно-исследовательский институт целлюлозно-бумажной промышленности (54) СПОСОБ ОБЛАГОРАЖИВАНИЯ ЦЕЛЛЮЛОЗЫ
ДЛЯ ЭЛЕКТРОИЗОЛЯЦИОННОЙ БУМАГИ
Изобретение относится к способам облагораживания целлюлозы для электроизоляционной бумаги путем химической обработки целлюлозы и предназначено для реалпзац 1и в целлюлозно-бумажной промышленности.
Известный способ облагораживания целлюлозы для электроизоляцпонной бумаги является многоступенчатым и включает в себя операции: кисловку и промывку целлюлозы, полученной путем сульфатной варки, обработку ее раствором NaOI- с добавкой сульфпта натрия, повторную кисловку, промывку и обработку раствором гидроокиси свинца или раствором уксусно-кислого свинца с последующей промывкой деионизированной водой.
Целью изобретения является упрощение известного способа облагораживания целлюлозы для электроизоляцпонной бумаги при сохранении значения тангенса угла диэлектрических потерь последней. Поставленная цель достигается за счет того, что химическую обработку ведут экстрагированием целлюлозы органическими растворителями, имеющими точку кипения в пределах 50 †1 С. Облагораживание целлюлозы предложенным способом позволяет сократить число ступеней обработки.
Пример 1. Целлюлоза марки ЭИ-1 в количестве 25 г помещается в патрон аппарата
Сокслета, в колбу аппарата заливается 700 мл ацетона, колба нагревается до 60"C. Испаряющийся растворптель конденсируется в «о 70дильнике и непрерыьно стекает па экстрап1руемую целлюлозу. Пр11 заполне111111 насадки аппарата растворитель перетекает обратно в колбу вместе с извлеченными пз целлюлозы органическими прпмесям11. Экстракция продолжается в течение 4 час. По окончании обработки целлюлоза вакуумпруется (в вакуум1о ном шкафу) при комнатной температуре, после чего размешивается с дистиллированной водой (750 мл) в течение 1 час на мешалке и из нее изготовляют отливку для определения tg 6 плотностью 1 г/см"; tg6 после экст15 ракции ацетоном равен при 100 = 0,0024; при 120 С вЂ” 0,0029.
Пример 2. То же, что в примере 1, но в колбу аппарата заливается 750 мл изопропилового спирта, а в патрон вкладывается 36 г
2Э воздушно-сухой целлюлозы (влажность 12со).
Нагревание — до 90 С 5 час. Облагороженная целлюлоза имеет tn б при 100 = 0,0021, tg6 при 120 = 0,0026.
Пример 3. Навеска целлюлозы ЭИ-1 в
25 количестве 25 г (в расчете на абсолютно-сухую) заливается 1 л растворителя (пзопропилового спирта) в фарфоровом открытом стакане и размешивается мешалкой в течение
6 час без нагревания. Целлюлоза отфильтро30 вывается на воронке Бюхнера, вакуумпруется
539111
Целлюг!озы
Растворитель после обработки до обработки
100 С 120=C
100 С 120 C
0,0024
0,0023
0,0025
0,0024
О, 0032
0,0029
0,0037
0,0039
Тетрагидрофуран
Диметилформамид
Этилацетат
0,0037
0,0037
0,0034
0,0025
0,0025
0,0023
0,0026
0,0026
0,0022
0,0034
0,0035
0,0029
Диоксан
Гб Спирто — бензольная смесь (1:2) Составитель А. Моносов
Редактор H. Коган
Корректор Н. Аук
Техрсд М. Семенов
Заказ 349/1 Изд. № 1917 Тираж 520 Подписное
ЦН1ЛИПИ Государе!генного комитета Совета Министров ГССР!
1() делам изобретений и открыти1!
113035, Москва,, К-35, Раугпская наб., д. 4 5
Типография, ир. Сапунова, 2!
Оак в ..ри.;:,:c ! 2 час ир.i 40 С,;-;àëliâàстс» водой Il 113 пес приГО 1овляlОГ Отлив!л 1 f12. 10iичио примеру 1!. Облагороженная цсллюло:-,а имеет tg b ири 100 = 0,0024; tgb пр!
120 = — 0,0032.
П р и м с р 4. То же, что в Ilpllllepc 3, ио с нагреванием растворителя до 75 — 80 С. Облагороженная целлюлоза имеет tg 6 при 100 =
= 0,0023; 1д 6 при 120 = 0,0028.
П р и м ер 5. Го же, что в примере 1, IIO заливается изобутанол, колба нагревается до
120". Облагороженная целлюлоза имеет tg b ири 100 = 0,0024; tg b при 120 = 0,0030.
Пример 8 и др.
То же, что в примере 1, но в колбу заливается или диоксан, или тетрагидрофуран, или диметилформамид, или этилацетат, или спирто-беи".îëüíàÿ смесь (1: 2). Температура нагревательной бани (водяной или масляной) иа 10 выи1е точки кипения соответствующего растворителя. Полученные данные приведены в таблице.
В таблице приведены результаты облагораживания различных партий конденсаторной целлюлозы марки 1и-1 предлагаемым сиособ0 1. Закл10 и1тс Ihi! IIII про !ыв ".1 IIC IlpOIIO|IIIлась. Отлив вели на дистиллироваиш)й воде, которая ио качеству уже деиопизированной, l.oэ.ому результаты по диэлектрическим потеря. мОГ т быть зиа1чи Гсльно A,I) и! 1 сиы.
Фор мула изобретения
20 Способ облагораживания целлюлозы для электроизоляционной бумаги путем химической обработки целлюлозы, о т л и ч а 1о щ и йс я тем, что, с целью упрощения процесса при сохранении значения тангенса угла диэлектри2,) ческих потерь, химическую обработку ведут экстрагироваиием целлюлозы органическими растворителями, имею!цими точку кипения в
:. редел а х 50 — 180" С.
