Реферат

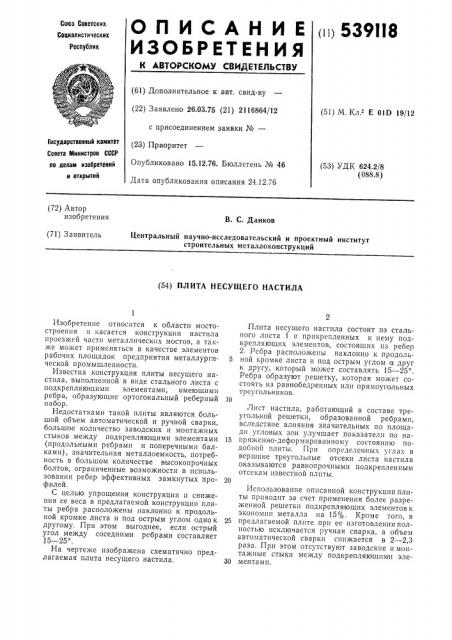

0 Л И С А Н И Е 011 539IIS

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских.

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.03.75 (21) 2116864/12 с присоединением заявки №вЂ” (23) Приоритет

Опубликовано 15.12.76. Бюллетень ¹ 46

Дата опубликования описания 24.12.76 (51) М. Кл. Е 01D 19/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 624.2/8 (088.8) (72) Автор изобретения

В. С. Данков (71) Заявитель

Центральный научно-исследовательский и проектный институт строительных металлоконструкций (54) ПЛИТА НЕСУЩЕГО НАСТИЛА

Изобретение относится к области мостостроения и касается конструкции настила проезжей части металлических мостов, а также может применяться в качестве элементов рабочих площадок предприятия металлургической промышленности.

Известна конструкция плиты несущего настила, выполненной в виде стального листа с подкрепляющими элементами, имеющими ребра, образующие ортогональный реберный набор.

Недостатками такой плиты являются большой объем автоматической и ручной сварки, большое количество заводских и монтажных стыков между подкрепляющими элементами (продольными ребрами и поперечными балками), значительная металлоемкость, потребность в большом количестве высокопрочных болтов, ограниченные возможности в использовании ребер эффективных замкнутых профилей.

С целью упрощения конструкции и снижения ее веса в предлагаемой конструкции плиты ребра расположены наклонно к продольной кромке листа и под острым углом одно к другому. При этом выгоднее, если острый угол между соседними ребрами составляет

15 — 25 .

На чертеже изображена схематично предлагаемая плита несущего настила.

Плита несущего настила состоит из стального листа 1 и прикрепленных к нему подкрепляющих элементов, состоящих из ребер

2. Ребра расположены наклонно к продоль5 ной кромке листа и под острым углом к друг к другу, который может составлять 15 — 25 .

Ребра образуют решетку, которая может состоять из равнобедренных или прямоугольных треугольников.

Лист настила, работающий в составе треугольной решетки, образованной ребрами, вследствие влияния значительных по площади угловых зон улучшает показатели по на15 пряженно-деформированному состоянию подооиой плиты. При определенных углах в вершине треугольные отсеки листа настила оказываются равнопрочными подкрепленным отсекам известной плиты.

Использование описанной конструкции плиты приводит за счет применения более разреженной решетки подкрепляющих элементов к экономии металла на 15%. Кроме того, в

25 предлагаемой плите при ее изготовлении полностью исключается ручная сварка, а объем автоматической сварки снижается в 2 — 2,3 раза. При этом отсутствуют заводские и монтажные стыки между подкрепляющими эле30 мента ми.

539118

Формула изобретения г г

Составитель М. Лиманова

Техред Н. Ханеева

Корректор Н. Аук

По писное

Редактор В. Блохина

Изд, М» 1855 Тираж 752

Заказ 2765/14

Совета Министров СССР

ЦНИИПИ Государственного комитета Со б 45 .. ам изобретений и открытий

113035, Москва, 7К-35, Раушскан паб., д. /

Типография, пр. Сапунова, 2

1. Плита несущего настила, выполненная в виде листа с подкрепляющими элементами, содержащими ребра, отличающаяся тем, что, с целью упрощения конструкции и спижения ее веса. ребра расположены наклонно к продольной кромке листа и под острым углом одно к другому.

2. Плита по п. 1, отличающаяся тем, 5 что острый угол между соседними ребрами составляет 15 — 25 .
