Реферат



1 пц 539l66

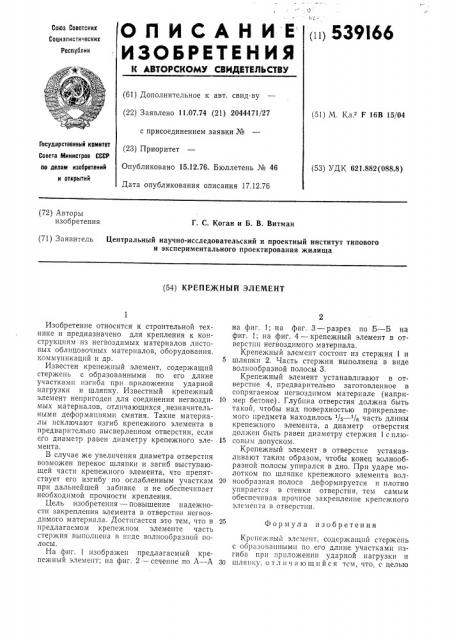

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.07.74 (21) 2044471/27 с присоединением заявки № (51) М. Кл. F 16В 15/04

Государственный комитет

Приоритет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 15.12.76. Бюллетень № 46

Дата опубликования описания 17.12.76 (53) УДК 621.882(088.8) (72) Авторы изобретения

Г. С. Коган и Б. В. Витман (71) Заявитель Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования жилища (54) КРЕПЕ)КНЫЙ ЭЛЕМЕНТ

Формул а изобретения

Изобретение относится к строительной технике и предназначено для крепления к конструкциям из негвоздимых материалов листовых облицовочных материалов, оборудования. коммуникаций и др.

Известен крепежный элемент, содержащий стержень с образованными по его длине участками изгиба при приложении ударной нагрузки и шляпку. Известный крепежный элемент непригоден для соединения негвоздимых материалов, отличающихся незначительными деформациями смятия. Такие материалы исключают изгиб крепежного элемента в предварительно высверлепном отверстии, если его диаметр равен диаметру крепежного элемента.

В случае же увеличения диаметра отверстия возможен перекос шляпки и загиб выступающей части крепежного элемента, что препятствует его изгибу по ослабленным участкам при дальнейшей забивке и не обеспечивает необходимой прочности крепления.

Цель изобретения — повышение надежности закрепления элемента в отверстии негвоздимого материала. Достигается это тем, что в предлагаемом крепежном элементе часть стержня выполнена в виде волнообразной полосы.

На фиг. 1 изображен предлагаемый крепежный элемент; на фиг. 2 — сечение по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1; на фиг. 4 — крепежный элемент в отверстии негвоздимого материала.

Крепежный элемент состоит из стержня 1 и

5 шляпки 2. Часть стержня выполнена в виде волнообразной полосы 3.

Крепежный элемент устанавливают в отверстие 4, предварительно заготовленное в сопрягаемом негвоздимом материале (напри10 мер бетоне) . Глубина отверстия должна быть такой, чтобы над поверхностью прикрепляемого предмета находилось /5 — /6 часть длины крепежного элемента, а диаметр отверстия должен быть равен диаметру стержня 1 с плю15 совы м допуском.

Крепежный элемент в отверстие устанавливают таким образом, чтобы конец волнообразной полосы упирался в дно. При ударе молотком по шляпке крепежного элемента вол2о нообразная полоса деформируется и плотно упирается в стенки отверстия, тем самым обеспечивая прочное закрепление крепежного элемента в отверстии.

Крепежный элемент, содержащий стержень с образованными по его длине участками изгиба при приложении ударной нагрузки и

30 шляпку, отличающийся тем, что, с целью

639616

Б — Б

А -А

Составители Л. Шаповаленко

Редактор Г. Мозжечкова Тсхрсд М. Семенов Корректор Е, Хмелева

Заказ 27б1/б Изд. ¹ 1842 Тираж 1134 Подписное

Ц11ИИПИ Государственного комитета Совета Министров СССР по дечам изобретений и откры-.ий

1!3035, Мо. ква, 3(-35, Раушскан иаб, q. 4 5

Типограф: и, ир Сапунова, 2 повышения надежности закрепления элемента в отверстии негвоздимого материала, часть стержня выполнена в виде волнообразной полосы.

11сточник информации, принятый во внимание при экспертизе:

1. Патент СШЛ № 2376936, кл, 85 — 10, 1945.
