Реферат



! И 1 акта : д т бй б и . "ъ -: .

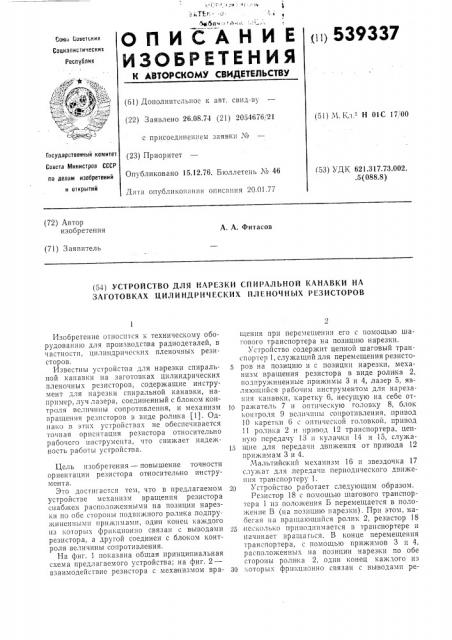

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1п1 539337

Сова Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 26.08.74 (21) 2054676, 21 с присоединением заявки ЛЪ (23) Приоритет

Опубликовано 15.12.76. Бюллетень Ме 46

Дата опубликования описания 20.01.77 (51) 1. Кл. - H 01С 17, 00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.317.73.002. .5 (088.8) (72) Автор изобретения

А. А. Фитасов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАРЕЗКИ СПИРАЛЬНОЙ КАНАВКИ НА

ЗАГОТОВКАХ ЦИЛИНДРИЧЕСКИХ ПЛЕНОЧНЫХ РЕЗИСТОРОВ

Изобретение относится к техническому оборудованию для производства радиодеталей, в частности, цилиндрических пленочных резисторов.

Известны устройст|ва для нарезки спиральной канавки на заготовках цилиндрических пленочных резисторов, содержащие инструмент для нарезки спиральной канавки, например, луч лазера, соединенный с блоком контроля величины сопротивления, и механизм вращения резисторов в виде роли ка (11. Однако,в этих устройствах не обеспечивается точная ориентация резистора относительно рабочего инструмента, что снижает надежность работы устройства.

Цель изобретения — повышение точности ориентации резистора относительно инструмента.

Это достигасгся тем, что в предлагаемом устройстве механизм вращения резистора снабжен расположенными на позиции нарезки по обс стороны подвижного ролика .подпружиненными при?кимами, один конец каждого из которых фрикционно связан с выводами резистора, а другой соединен с блоком контроля величины сопротивления.

На фиг. 1 показана общая принципиальная схема предлагаемого устройства; на фиг. 2— взаимодействие резистора с механизмом вращения при перемещении его с помощью шаго вого транспортера на позицию нарезки.

Устройство содержит цепной шаговый транспортер 1, служащий для перемещения резисторов на позицию и с позиции нарезки, механизм вращения резистора в виде ролика 2, подпружиненные прижимы 3 и 4, лазер 5, являющийся рабочим инструментом для нарезания канавки, каретку 6, несущую на себе от10 р 2?l B T Q. I h 7 и 0 11 T) t! j e < ю головку 8, бл он контроля 9 величины сопротивления, привод

10 каретки 6 с оптической головкой, привод

11 ролика 2 и привод 12 транспортера, цепную псрсдачу 13 и кулач ки 14 и 15, служа15 щие для передачи движения от привода 12 прижимам 3 и 4.

Мальтийс кий механизм 16 и звездочка 17 служат для передачи периодического движения транспортеру 1.

2п Устройство работает следующим образом.

Резистор 18 с помощью шагового транспортера 1 из положения Б перемешается в положение В (на позиципо нарезки). При этом, набегая на вращающийся ролик 2, резистор 18

25 несколько приподнимается в транспортере и начинает вращаться. В конце перемещения транспортера, с помощью прижимов 3 и 4, расположенных на позиции нарезки по обе стороны ролика 2, один конец каждого из

30 которых фрикционно связан с выводами ре539337

2зистора 18, а другой соединен с блоком контроля величины сопротивления 9, резистор ориентируется в плоскости перемещения луча лазера с помощью каретки 6 с оптической го.!ов1<ой 8, Haze»<по прижимается 1< ро. 1t11< 2 и подключас пся,к блоку контроля вели шны сопротивления 9.

После этого при работе привода 10 с помощью каретки 6 начинается перемещение луча вдоль оси резистора. П ри достижении заданного, номинального сопротивления резистора по сипналу от блока контроля работа лазера прекращается, прижимы 3 и 4 отводя pcs< и транапортер перемещается на один шаг, Формула изобретени я

Устройство для нарезки опиральной канав 1<и на загото в1<ах цилиндрических пленочных резисторов, содержащее меха низм вращения резисторов, выполненный в виде ролика, рабочий инструмент, обеспечивающий нарезание спиральной канавки на заготовке ре5 3пстора, на пример, луч лазера, и блок контроля вслпчппы сопротивления, о тл и ч а ю Ш ее с я тем, по, с целью повышения точности ориентации резистора относительно инструмента, механизм вращения резистора снабжен

1о расположенными на позиции нарезки по обе стороны подвижного ролика,подпружиненными прижимами, один конец каждого из,которых фрпкционно связан с выводами резистора, а другой соединен с блоком контроля веI5 личины сопротивления.

Источник информации, принятый во внимание при экепертизе:

1. Лвторс1<ое свидетельство ССС1 М 396727, .Ч. 1 л. Н OIC 17/00, 1971 г. (прототип).

539337 Ри . 2
