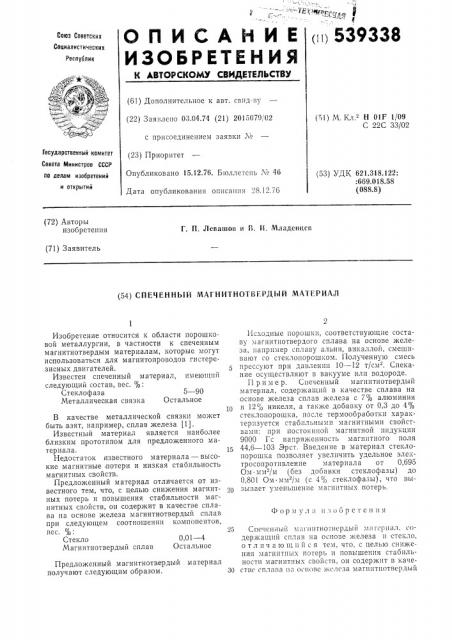

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (.и 539338

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-гу (22) Заявлено 03.04.74 (21) 2015079,02 (51) М. Кч Н 01F 1/09

С 22С 33/02 с присоединением заявки М

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 15.12,?6. Б|оллстень М 46

Дата опубликования описания 28.12.76 по делам изобретений и открытий (53) УДК 621.318.122:

:669.018.58 (088.8) (72) Авторы изобретения

Г. П. Левашов и В. И, Младенцев (71) Заявитель (54) СПЕЧЕННЫЙ МАГНИТНОТВЕРДЫЙ МА1ЕРИАЛ

Изобретение относится к области порошковой металлургии, в частности к спеченным ма гнитнотвердым материалам, которые могут использоваться для магнитопроводов гистерезисных двигателей.

Известен спеченный материал, имеющий следующий состав, вес. %:

Стеклоф аза 5 — 90

Металлическая связка Остальное

В качестве металлической связки может быть взят, например, сплав железа (1).

Известный материал является наиболее близким прототипом для предложенного материала.

Недостаток известного материала — высокие магнитные потери и низкая стабильность магнитных свойств.

Предложенный материал отличается от известного тем, что, с целью снижения магнитных потерь и повышения стабильности магнитных свойств, он содержит в качестве сплава на основе железа магнитнотвердый clIJIBB при следующем соотношении компонентов, вес. %:

Стекло 0,01 — 4

Магнитнотвердый сплав Остальное

Предложенный магнитнотвердый материал получают следующим образом, Исходные порошки, соответствующие составу магнитнотвердого сплава на основе железа, например сплаву альни, викаллой, смешивают со стеклопорошком. Полученную смесь прессуют при давлении 10 — 12 т/см . Спекание осуществляют в вакууме или водороде.

I1р и м е р. Спеченный магнитнотвердый материал, содержащий в качестве сплава на основе железа сплав железа с 7% алюминия

1р и 12% никеля, а также добавку от 0,3 до 4% сТрК.IoIIop0IIIli3, II0c те термообработки 73p31iтеризуется стабильными магнитными свойствами: при постоянной магнитной индукции

9000 Гс напряженность магнитного поля

15 44,6 — 103 Эрст. Введение в материал стеклопорошка позволяет увеличить удельное электросопротивление материала от 0,695

Ом мм /м (без добавки стеклофазы) до

0,801 Ом мм /м (c 4 /з стеклофазы), что вы2р зывает уменьшение магнитных потерь.

Формул» изобрстсния

25 Спеченный магпитнотвердый матерна I, содержащий сплав на оспоье железа и стекло, о тл ич а ю щи и ся тем, что, с целью снижения магнитных потерь и повышения стабильности магнитных свойств, он содержит в каче3р ствс сплава иа основе железа магпитнотвердый

539338

Составитель В. Нарва

Техред М. Семенов

Редактор Н. Коган

Корректор Е, Хмелева

Заказ 2775/8 Изд. М 1857 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Типо-.рафия, пр. Сапунова, 2 сплав при следующем соотношении компонентов, вес. %.

Стекло 0,01 — 4

Магнитнотвердый сплав Остальное 5

Источник информации, принятый во внимание при экспертизе:

1. Патент СШЛ,1 1 3167427, кл. 75 — 201, 1961 г.
