Реферат

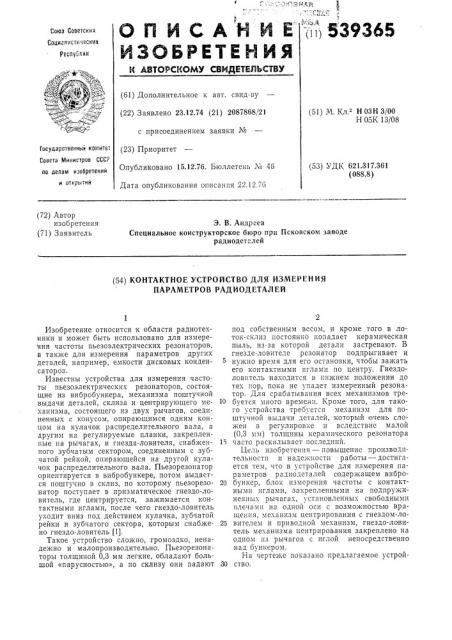

Iè) 539365

Союз Советских

Социелистинеских

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.12.74 (21) 2087868 "21 с присоединением заявки ¹ (51) М. Кл.а H ОЗН 3/00

Н 05К 13/08

Государственный комитет (23) Приоритет

Совета Министров СССР ло делам изобретений бретений Опубликовано 15.12.76. Бюллетень з ч6 (53) УДК 621.317,361 (088.8) и открытий

Дата опубликования описания 22.12.76 (72) Автор изобретения (71) Заявитель

3. В. Андр ев

Специальное конструкторское бюро при Псковском заводе радиодеталей (54) КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ПАРАМЕТРОВ РАДИОДЕТАЛЕЙ

Изобретение относится к области радиотехники и может быть использовано для измерения частоты пьезоэлектрических резонаторов, а также для измерения параметров других деталей, например, емкости дисковых конденсаторов.

Известны устройства для измерения частоты пьезоэлектрических резонаторов, состоящие из вибробункера, механизма поштучной выдачи деталей, склиза и центрирующего механизма, состоящего из двух рычагов, соединенных с конусом, опирающимся одним концом на кулачок распределительного вала, а другим на регулируемые планки, закрепленные на рычагах, и гнезда-ловителя, снабженного зубчатым сектором, соединенным с зубчатой рейкой, опирающейся на другой кулачок распределительного вала. Пьезорезонатор ориентируется в вибробункере, потом выдается поштучно в склиз, по которому пьезорезонатор поступает в призматическое гнездо-ловитель, где центрируется, зажимается контактными иглами, после чего гнездо-ловитель уходит вниз под действием кулачка, зубчатой рейки и зубчатого сектора, которым снабжено гнездо-ловитель (1).

Такое устройство сложно, громоздко, ненадежно и малопроизводительно. Пьезорезонаторы толщиной 0,3 мм легкие, обладают большой «парусностью», а по склизу они падают под собственным весом, и кроме того в лоток-склиз постоянно попадает керамическая пыль, из-за которой детали застревают. В гнезде-ловителе резонатор подпрыгивает и нужно время для его остановки, чтобы зажать его контактными иглами по центру. Гнездоловитель находится в нижнем положении до тех пор, пока не упадет измеренный резонатор. Для срабатывания всех механизмов тре10 буется много времени. Кроме того, для такого устройства требуется механизм для поштучной выдачи деталей, который очень сложен в регулировке и вследствие малой (0,3 мм) толщины керамического резонатора

15 часто раскалывает последний.

Цель изобретения — повышение производительности и надежности работы — достигается тем, что в устройстве для измерения параметров радиодеталей содержащем вибро20 бункер, блок измерения IBcTQTbI c контактными иглами, закрепленными на подпружиненных рычагах, установленных свободными плечами на одноп осп с возможностью вращения, механизм центрирования с гнездом-ло25 вителем и приводной механизм, гнездо-ловитель механизма центрирования закреплено на одном из рычагов с иглой непосредственно над бункером.

На чертеже показано предлагаемое устрой30 ство.

539365

Составите <ь Н. Блинкова

Техред М. Семенов Корректор Л. Деннскина

Редактор Н. Каменская

Заказ 2877 18 И=-д. ¹ 1837 Тираж 1029 По:пшс.:oe

ЦНИИПИ Государстве«ного ком«вета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Рау<иская иао., д. 4/5

Тппогра<рия, пр. Сапунова, 2

Устройство для измерения параметров радиодеталей содержит вибробупкер 1, механизм центрирования с гнездом-ловителем 2, закрепленным неподвижно на кронштейне 3, Il приводной pbl IBI 4, сиаоженный K0IITBEiTII01I иглой 5, соединенной с блоком из<мерения частоты па оси 6 с возможностью вращения и опирающийся на приводной кулачок и снабженный возвратной пру>KITII0:"I 8, контактную иглу 9, опира1ощуюся на плоскую пружину 10, закрепленных «а рычаге 11, свободно сидящему на оси 6 и прижатом пру KII11011 12 к кронштейну 3 приемной трубки 13, упорный пинт

14 и упор 15.

Измеряемая радиодеталь, двигаясь ilu вибробункеру 1, попадает под напором последующих деталей в призматическое гнездо-ловиTe lb 2, >КеСТКО закреп IeHII00 IIB HC(103BIIJICEIOII кропштей 3. Рычаг 4 с конта<ктной иглой 5 на конце вращается вокруг оси 6, от кулачка

7 растягивает 11p) TKIIII < 8 и прижимает рад110деталь к контактной игле 9, которая, опираясь на плоскую пружину 10, поворачивает рычаг

11 вокруг оси 6, который при этом преодолевает усилие прижимающей его пружины 12. При дальнейшем вращении кулачка 7 и ноздействпп возвратной пружины 8 контактная игла 5 отходит назад, радиодета",ü падает в приемнуlo трубку 13, а при дальнейшем движении рычага 4, установленный на нем упорный винт 14 возвращает ры iaг 11 до упора 15.

Затем цикл повторяется.

Формула изобретения

Контактное устройство для измерения па10 раметров радиодеталей, преимущественно пьезоэлектрических резонаторов, содержащее вибробункер, блок измерения частоты с контактными иглами, закрепленными на подпружиненных рычагах, установленных свобод15 ными плечами па одной оси с возможностью вращения, механизм центрирования с гнездом-ловителем и приводной механизм, о тл ич а ю щ е е с я тем, что, с целью повышения производительности и надежности .в работе, 20 гнездо ловителя механизма центрирования закреплено на одном из рычагов с иглой непосредственно над бункером.

Источник информации, принятьш во внимание при экспертизе:

25 1. Лвторское свидетельство СССР ¹ 299950, М. Кл. - Н 03Н 9/14, 11.12.69 (прототип).
