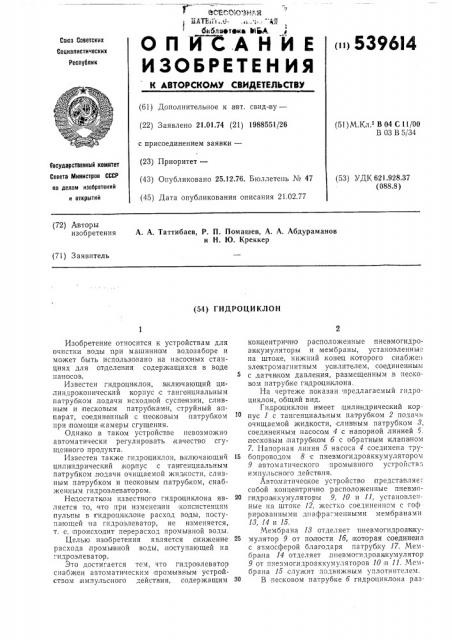

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-|ву— (22) Заявлено 21.01.74 (21) 1988551/26 с присоединением заявки— (23) Приоритет— (43) Опубликовано 25.12.76. Бюллетень ¹ 47 (45) Дата опубликования описания 21.02.77 (51) N. Кл.з В 04 С 11/00

В 03 В 5/34

Государственный комитет

Совета Министров СССР ао делам изобретений (53) УДК 621.928.37 (088.8) н открытий (72) Авторы изобретения

А. А. Таттибаев, P. П. Помашев, А, А. Абдураманов и Н. Ю. Креккер

{7 l ) Заявитель (54) ГИДРО ЦИ КЛОН

Изобретение относится к устройствам для очистки воды при машинном водозаборе и может быть использовано на насосяых станциях для отделения содержащихся в воде наносов.

Известен гидроциклон, .включающий цилиндроконический корпус с тангенциальHbIM патрубком подачи исходной суспензии, сливным и |песковым патруб ками, струйный аппарат, соединенный с tïåàêîBûì патруб ком при помощи камеры сгущения.

Одна|ко .в таком устройспве невозможно автоматически регулировать качество сгущен ного продукта.

Известен также гидроциклон, включающий цилиндрический корпус с тантенциальным патрубком лодачи очищаемой жидкости, сливным патрубком и пеаковым патрубком, снабженным гидроэлеватором.

Недостатком известного гидроциклона является то, что при изменении консистенции пульпы в гидроциклоне расход воды, поступающей на гидроэлеватор, не изменяется, т. е. происходит перерасход промывной воды.

Целью изобретения является снижение расхода промьввной воды, поступающей на ."и др оэл ев а тор.

Это достигается тем, что гидро элеватор снабжен автоматическим промывным устройством импульсного действия, содержащим концентрично расположенные пневмогидроаюкумуляторы и мембраны, установленные на штоке, нижний конец которого снабжен электромагнитным усилителем, соединенным с датчиком давления, размещенным .в песковом патрубке гидроциклона.

На чертеже показан предлагаемый гидроциклон, общий вид.

Гидроциклон имеет цилиндрический корпус 1 с тангенциальным патрубком 2 подачи очищаемой жидкости, сливиным патрубком 8, соединенным насосом 4 с напорной линией 5. песковым патруоком б с обратным клапаном

7. Напорная линия 5 насоса 4 соединена тру15 бопроводом 8 с пневмогидроаккумулятором

9 автоматического промывного устройства импульсного действ.ия.

Автоматическое устройство представляет собой концентрично расположенные пневмогидроаккумуляторы 9, 10 и 11, установленные на штоке 12, жестко соединенном с гоф рированными дпафрагменными мембранами

13, 14 и 15.

Мембрана 18 отделяет пневмогидроакку25 мулятор 9 от полости 1б, |которая соединена с атмосферой благодаря патрубку 17. Мембрана 14 отделяет,пневмогидроаикумулятор

9 от пнезмогидроаккумуляторов 10 и 11. Мембрана 15 служит подвижным уплотнителем.

ЗО В песьяковом патрубке б гидроциклона раз539614

55 б0

65 мещен датчик давления 18 с,мембраной 19, воздействующей на шток 20 с ixoнтактором

21, замыкающим контаlктbl 22 электрической цепи электромагнит ного усилителя 28. Электромагнитный усилитель 28 состоит из стального сердечника 24, являющегося продолжением штока 12.

Электрическая цепь питается батареей 25.

Требуемый в цепи так устанавливается сопротивлением 26.

Трубопровод 27, имеющий на конце напорный насадок 28, соединяет гидроэлеватор

29 с автоматическим устройством. Вентиль

80 ла трубе 81 является загдатчиком быстродействия возвращения автоматического промывного устройства после его срабатывания в и "ходное положение.

Гидроциклон работает следующим образом. Двухфазная жидкость засасывается через тангенциальный патрубок 2 в цилиндроконичеоьий корпус 1. Благодаря тангенцпальному вводу жидкость получает ннтенсив»ое вращательное движение, вследствие чего она разделяется по фазам. Очищенная вода через сливной патрубок 8 подается насосом

4 в напорную линию 5. Твердые частицы накаплн ва|отся при,вершине гидроциклона .и в

:.I8cIKoBolvl патрубке 6. При этом обратный клалан 7 закрыт вследствие имеющегося разрежения в гилроциклоне.

По трубопроводу 8 рабочая жидкость поступает в пневмогидроак кумулятор 9 автоматичеокого промывного устройства импульсного действия, уотановланного на штоке 12.

Так как площадь поперечного сечения верхней частл пневмогидроаккумулятора 9 больше нижней, усилие от давления жидкости на поверхность мембраны 18 будет больше, чем на мембрану 14. Поэтому в на ".альный момент работы гидроциклонной насосной установки создавшееся давление в лневмогидроаккумуляторе 9 от напорной линии 5 насоса

4,поднанимает .шток 12, который, занимая верхнее крайнее положение, запирает мембраной

14 нижнее пе репускное отверстие.

По мере накопления нано"ов в песковом патрубке 6 разрежение в нем падает и мембрана 19 датчика давления 18 поднимает шток 20. Контакторы 21 замыкают конта кты

22 электричеокой цепи. Эле ктром à pHHTHbIH усилитель 28 втяги вает стальной сердечник

24 и соединенный с ним шток 12, подается вниз и открывает,перепускное отверстие .ппевмогидроаякумулятора 9.

На копленная жидкость поступает в:пневмогидроа ккумулятор 10 и далее по трубо:проводу 27 с большой скоростью вытекает через напорный насадок 28 гилроэлеватора

29. Разрежение в камере гидроэлеватора становится более глубоким, чем при всршине конуса и в:лесковом патрубке гидроциклона.

Открыьзается обратный клапан 7, и накопившиеся наносы эжектируются раоочей жидкостью.

Зо

Давление в лесковом латрубке по мере выноса наносов снижается. При этом электромагнитный усилитель 28 удерживает сеодечни.к 24 штока 12 до тех пор, пок,а не кончится промыв пескового патрубка. Из-за снижения давления мембрана 19 датчика 18 отходит вниз вместе со штоком 20 и размыкает электрическую цепь, устраняя втягивающее усилие на стальной сердечник 24.

Для .воз вращения штока 12 в исходное положение необходимо, чтобы вентиль 80 был открыт, что обеспечивает пол ную автоматизацию процесса работы гидроциклона.

При этом вода по трубе 81 поступает в н41ж,нюю полость пневмогидроаккумулятора 11 и давит на мембрану 14. Давление воды tu поверхность мембраны 14 со стороны пневмогидроаккумулятора 11 больше, чем усилие па,нее со стороны пневмогидроаккумулятора

9 ввиду разности,обращенных;к ним площадей и шток 12 .подается вверх, з-пирая мембраной 14 перепускное отверстие пневмогид,роаикумулятора 9. Резкому закрытию лерепускного отверстия препятствует сжатый воздух в пневмоаккумуляторе 11.

Продолжительность движения штока 12 вверх (быстродействие) зависит от посту.lp, ющего расхода >воды по трубе 81, определяемого величиной открытия вентиля 80. Необходимость регулировки быстродействия автоматического промывного устройства импульсного,действия обусловлена тем, что продолжительность возвращения штока 12 в исходное положение не должна лревышать продолжительности накопления наносов в .песковом патрубке гидроциклона.

Положение вентиля 80 устанавливается в соответствии с,ко систенцней наносов в воде, поэтому для ооеспечения автоматической работы гидроцилиндра не требуется регулировать е-.о положение.

Таким образом, благодаря снабжению гидроэлеватора гидроциклона автоматическим промывным устройством импульсно;о действия, содержащим ковцентрично расположенные пневмогидроаккумуляторы и мембраны, установленные на штоке, нижний конец которого:снабжен электромагнитным усилителем, соединенным с датчиком давления, размещенным в песковом патрубке гидроциклона, достигается снижение расхода промывной воды, поступающей на гидроэлеватор, что, ia свою очередь, привод ит к повышеник эффективности путем автоматизации процесса сгущения и периодического удаления на. носов из камеры сгущения.

Формула изобретения

Гидроциклон, включающий цилиндро-конический oiptnyc с тангенциальным патрубком подачи очищаемой жидкости, сливным патрубком и лесковым патрубком, .снабженным гидроэлеватором, отличающийся
