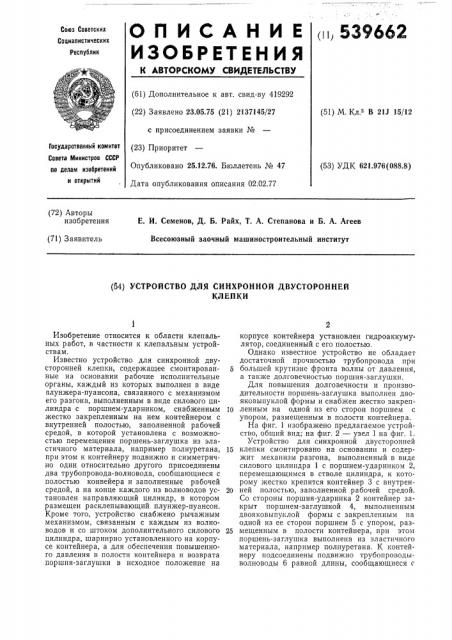

(ii, 539662

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву 419292 (22) Заявлено 23.05.75 (21) 2137145/27 с присоединением заявки № (23) Приоритет

Опубликовано 25.12.76. Бюллетень № 47

Дата опубликования описания 02.02.77 (51) М. Кл.з В 21J 15/12

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 621.976(088.8) (72) Авторы изобретения

Е. И. Семенов, Д. Б. Райх, Т. А. Степанова и Б. А. Агеев

Всесоюзный заочный машиностроительный институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СИНХРОННОЙ ДВУСТОРОННЕЙ

КЛЕПКИ

Изобретение относится к области клепальных работ, в частности к клепальттым устройствам, Известно устройство для синхронной двусторонней клепки, содержащее смонтированные на основании рабочие исполнительные органы, каждый из которых выполнен в виде плунжера-пуансона, связанного с механизмом

его разгона, выполненным в виде силового цилиндра с поршнем-ударником, снабженным жестко закрепленным на нем контейнером с внутренней полостью, заполненной рабочей средой, в которой установлена с возможностью перемещения поршень-заглушка из эластичного материала, например полиуретана, при этом к контейнеру подвижно и симметрично один относительно другого присоединены два трубопровода-волновода, сообщающиеся с полостью конвейера и заполненные рабочей средой, а на конце каждого из волноводов установлен направляющий цилиндр, в котором размещен расклепывающий плунжер-пуансон.

Кроме того, устройство снабжено рычажным механизмом, связанным с каждым из волноводов и со штоком дополнительного силового цилиндра, шарнирно установленного на корпусе контейнера, а для обеспечения повышенного давления в полости контейнера и возврата поршня-заглушки в исходное положение на корпусе контейнера установлен гидроаккуму= лятор, соединенный с его полостью, Однако известное устройство не обладает достаточной прочностью трубопровода при большей крутизне фронта волны от давления, а также долговечностью поршня-заглушки.

Для повышения долговечности и производительности поршень-заглушка выполнен двояковыпуклой формы и снабжен жестко закрепIp ленным на одной из его сторон поршнем с упором, размещенным в полости контейнера.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — узел 1 на фиг. 1.

Устройство для синхронной двусторонней

15 клепки смонтировано на основании и содержит механизм разгона, выполненный в виде силового цилиндра 1 с поршнем-ударником 2, перемещающимся в стволе цилиндра, к которому жестко крепится контейнер 3 с внутрен2О ней полостью, заполненной рабочей средой.

Со стороны поршня-ударника 2 контейнер закрыт поршнем-заглушкой 4, выполненным двояковыпуклой формы с закрепленным на одной из ее сторон поршнем 5 с упором, раз25 мещенным в полости контейнера, при этом поршень-заглушка выполнена из эластичного материала, например полиуретана. К контейнеру подсоединены подвижно трубопроводыволноводы 6 равной длины, сообщающиеся г

539662 полостью контейнера и заполненные рабочей средой, на концах которых крепятся цилиндры с перемещающимися в них плунжерамипуансонами 7. Рабочие поверхности последних в исходном положении могут находиться в контакте с заклепкой 8, либо на некотором расстоянии от нее. К контейнеру через лабиринтное уплотнение 9 подключен гидроаккумулятор 10, обеспечивающий повышенное давление в полости контейнера. Для облегчения перемещения устройства между заклепками и разведения волноводов они могут быть соединены с дополнительным силовым гидроцилиндром посредством рычажного механизма (на чертеже не показаны).

При ударе поршня-ударника 2 о поверхность поршня-заглушки 4 в контейнере 3 создается высокое давление. В результате по трубопроводам-волноводам распространяется волна. Поскольку механические и геометрические характеристики трубопроводов идентичны, волны в них в один и тот же момент достигают смачиваемых поверхностей плунжеров-пуансонов 7. Это обстоятельство гарантирует равную нагрузку на оба торца заклепки. По окончании удара под воздействием повышенного давления в полости контейнера поршень-заглушка возвращается в исходное положение.

Дополнительный силовой цилиндр через рычажный механизм воздействует на трубопроб воды, раздвигая их, что обеспечивает возможность перемещения устройства в новое положение.

Выполнение поршня-заглушки двояковыпуклой формы с закрепленным на ней поршнем

10 приводит к генерированию в трубопроводахволноводах волны с пологим фронтом, что значительно снижает уровень напряжений в трубопроводах. Это позволяет уменьшить толщину трубопровода, а следовательно, прочность

15 и долговечность установки.

Формула изобретения

Устройство для синхронной двусторонней

20 клепки по авт. св. № 419292, о тл и ч а ющее ся тем, что, с целью повышения долговечности и производительности, поршень-заглушка выполнен двояковыпуклой формы и снабжен жестко закрепленным на одной из его

25 сторон поршнем с упором, размещенным в полости контейнера.

539662

Югл1

Составитель Й. Басова Корректор А. ГалаХова

Редактор Т. Шагова

Типография, пр. Сапунова, 2

Заказ 3088/4 Изд. № 393 Тираж 1077 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
