Устройство для полирования и доводки цилиндрических и конических внутренних поверхностей

Устройство для полирования и доводки цилиндрических и конических внутренних поверхностей

Иллюстрации

Показать все

Реферат



л4 н к

1:

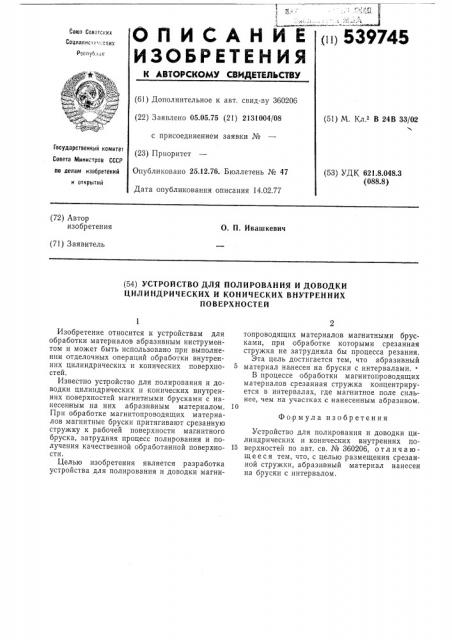

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ рт 53974

СОюз Советских

Со ниал но т;;,„-к ни

Реолун:л;к

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 360206 (22) Заявлено 05.05.75 (21) 2131004/08 с присоединением заявки № (23) Приоритет (51) М. Кл. В 24В 33/02

Государственный комитет

Совета Министров СССР по делам изобретений Опубликовано 25.12.76. Бюллетень № 47 (53) УДК 621.8.048.3 (088.8) и открытий

Дата опубликования описания 14.02.77 (72) Автор изобретения

О. П. Ивашкевич (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОЛИРОВАНИЯ И ДОВОДКИ

ЦИЛИНДРИЧЕСКИХ И КОНИЧЕСКИХ ВНУТРЕННИХ

ПОВЕРХНОСТЕЙ

Формула изобретения

Изобретение относится к устройствам для обработки материалов абразивным инструментом и может быть использовано при выполнении отделочных операций обработки внутренних цилиндрических и конических поверхностей.

Известно устройство для полирования и доводки цилиндрических и конических внутренних поверхностей магнитными брусками с нанесенным на них абразивным материалом.

При обработке магнитопроводящих материалов магнитные бруски притягивают срезанную стружку к рабочей поверхности магнитного бруска, затрудняя процесс полирования и получения качественной обработанной поверхности.

Целью изобретения является разработка устройства для полирования и доводки магнитопроводящих материалов магнитными брусками, при обработке которыми срезанная стружка не затрудняла бы процесса резания.

Эта цель достигается тем, что абразивный материал нанесен на бруски с интервалами..

В процессе обработки магнитопроводящих материалов срезанная стружка концентрируется в интервалах, где магнитное поле сильнее, чем на участках с нанесенным абразивом.

Устройство для полирования и доводки цилиндрических и конических внутренних noI5 верхностей по авт. св. № 360206, отличающ е е с я тем, что, с целью размещения срезанной стружки, абразивный материал нанесен на бруски с интервалом,
