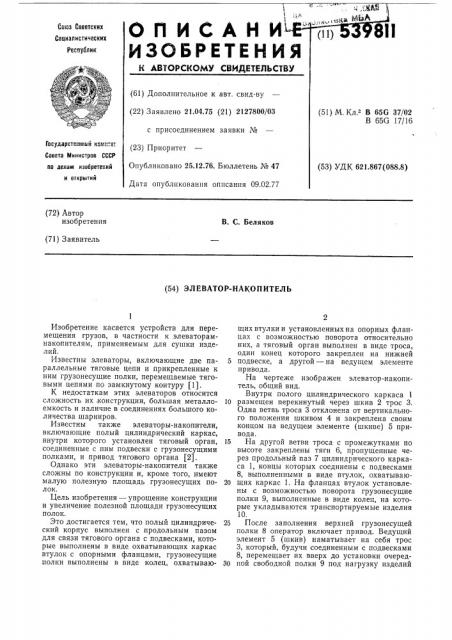

ОПИСАНИ

ИЗОБРЕТЕН К

К АВТОРСКОМУ СВйДЕТЕЛЬСТВ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 21.04.75 (21) 2127800/03 с присоединением заявки № (23) Приоритет

Опубликовано 25.12.76. Бюллетень № 47

Дата опубликования описания 09.02.77

37/02

17/16

Государстеенный комитет

Совета Министров СССР по делам изобретений и открытий

88.8) (72) Автор изобретения

В. С. Беляков (71) Заявитель (54) ЭЛЕВАТОР-НАКОПИТЕЛЬ

Изобретение касается устройств для перемещения грузов, в частности к элеваторамнакопителям, применяемым для сушки изделий.

Известны элеваторы, включающие две параллельные тяговые цепи и прикрепленные к ним грузонесущие полки, перемещаемые тяговыми цепями по замкнутому контуру (1).

К недостаткам этих элеваторов относится сложность их,конструкции, большая металлоемкость и наличие в соединениях большого количества шарниров.

Известны также элеваторы-накопители, включающие полый цилиндрический каркас, внутри которого установлен тяговый орган, соединенные с ним подвески с грузонесущими полками, и привод тягового органа (2).

Однако эти элеваторы-накопители также сложны по конструкции и, кроме того, имеют малую полезную площадь грузонесущих полок.

Цель изобретения — упрощение конструкции и увеличение полезной площади грузонесущих полок.

Это достигается тем, что полый цилиндрический корпус выполнен с продольным пазом для связи тягового органа с подвесками, которые выполнены в виде охватывающих, каркас втулок с опорными фланцами, грузонесущие полки выполнены в виде колец, охватывающих втулки и установленных на опорных фланцах с возможностью поворота относительно них, а тяговый орган выполнен в виде троса, один конец которого закреплен на нижней

5 подвеске, а другой — на ведущем элементе привода.

На чертеже изображен элеватор-накопитель, общий вид.

Внутри полого цилиндрического каркаса 1

10 размещен перекинутый через шкив 2 трос 3, Одна ветвь троса 3 отклонена от вертикального положения шкивом 4 и закреплена своим концом на ведущем элементе (шкиве) 5 привода.

15 На другой ветви троса с промежутками по высоте закреплены тяги 6, пропущенные через продольный паз 7 цилиндрического каркаса 1, концы которых соединены с подвесками

8, выполненными в виде втулок, охватываю20 щих каркас 1. На фланцах втулок установлены с возможностью поворота грузонесущие полки 9, выполненные в виде колец, на которые укладываются транспортируемые изделия

10.

25 После заполнения верхней грузонесущей полки 8 оператор включает привод. Ведущий элемент 5 (шкив) наматывает на себя трос

3, который, будучи соединенным с подвесками

8, перемещает их вверх до установки очередЗ0 ной свободной полки 9 под нагрузку изделий

539811

Составитель Н Жуков

Редактор Л. Лашкова Техред А. Камышникова Корректор И. Позняковская

Заказ 3019/3 Изд. № 375 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

10. После заполнения всех полок 9 производится сушка изделий 10 и возвращение полок

9 за счет реверсирования привода в исходное положение.

Формула изобретения

Элеватор-накопитель, включающий полый цилиндрический каркас, внутри которого установлен тяговый орган, соединенные с ним подвески с грузонесущими полками, и привод тягового органа, отличающийся тем, что, с целью упрощения конструкции и увеличения полезной площади грузонесущих полок, полый цилиндрический корпус выполнен с продольным пазом для связи тягового органа с подвесками, которые выполнены в виде охватывающих каркас втулок с опорными фланцами, грузонесущие полки выполнены в виде колец, охватывающих втулки и установленных на

5 опорных фланцах с возможностью поворота относительно них, а тяговый орган выполнен в виде троса, один конец которого закреплен на нижней подвеске, а другой — на ведущем элементе привода.

10 Источники информации, принятые во внимание при экспертизе:

l. Патент США № 3202б5, класс 198 †1, 19б8.

2. Патент США № 3557940, класс 198 — 157, 15 1971 (прототип).
