Композиция для получения пенопласта

Композиция для получения пенопласта

Иллюстрации

Показать все

Реферат



и1 5399l2

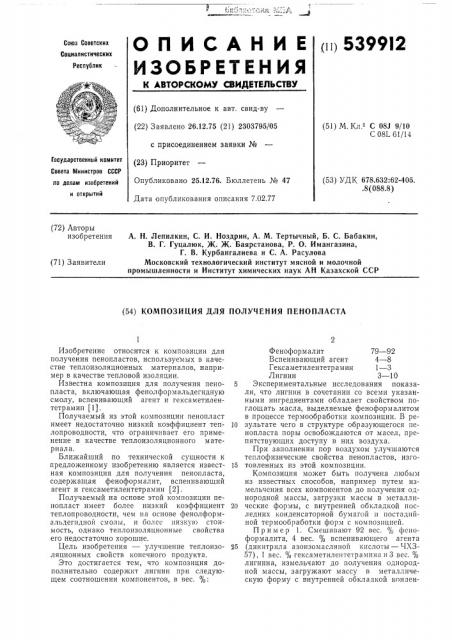

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.12.75 (21) 2303795/05 с присоединением заявки № (23) Приоритет

Опубликовано 25.12.76. Бюллетень № 47

Дата опубликования описания 7.02.77 (51) М, Кл. С 081 9/10

С 081 61/14

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 678.632:62-405, .8(088.8) (72) Авторы изобретения

А. Н. Лепилкин, С, И. Ноздрин, А. М. Тертычный, Б. С. Бабакин, В. Г. Гуцалюк, Ж. Ж, Баярстанова, P. О. Имангазина, Г. В. Курбангалиева и С. А. Расулова

Московский технологический институт мясной и молочной промышленности и Институт химических наук АН Казахской ССР (71) Заявители (54) КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ ПЕНОПЛАСТА

Изобретение относится к композиции для получения пенопластов, используемых в качестве теплоизоляционных материалов, например в качестве тепловой изоляции.

Известна композиция для получения пенопласта, включающая фенолформальдегидную смолу, вспенивающий агент и гексаметилентетрамин (1).

Получаемый из этой композиции пенопласт имеет недостаточно низкий коэффициент теплопроводности, что ограничивает его применение в качестве теплоизоляционного материала.

Ближайший по технической сущности к предложенному изобретению является известная композиция для получения пенопласта, содержащая феноформалит, вспенивающий агент и гексаметилентетрамин (2).

Получаемый на основе этой композиции пенопласт имеет более низкий коэффициент теплопроводности, чем на основе фенолформальдегидной смолы, и более низкую стоимость, однако теплоизоляционные свойства его недостаточно хорошие.

Цель изобретения — улучшение теплоизоляционных свойств конечного продукта.

Это достигается тем, что композиция дополнительно содержит лигнин при следующем соотношении компонентов, в вес. ..

Феноформалит 79 — 92

Вспенивающий агент 4 — 8

Гексаметилентетрамин 1 — 3

Лигнин 3 — 10

5 Экспериментальные исследования показали, что лигнин в сочетании со всеми указанными ингредиентами обладает свойством поглощать масла, выделяемые феноформалитом в процессе термообработки композиции, В ре10 зультате чего в структуре образующегося пенопласта поры освобождаются от масел, препятствующих доступу в них воздуха.

При заполнении пор воздухом улучшаются теплофизические свойства пенопластов, изго15 товленных из этой композиции.

Композиция может быть получена любым из известных способов, например путем измельчения всех компонентов до получения однородной массы, загрузки массы в металли20 ческие формы, с внутренней обкладкой последних конденсаторной бумагой и постадийной термообработки форм с композицией.

П р имер 1. Смешивают 92 вес. /о фсноформалита, 4 вес. % вспенивающего агента

25 (динитрила азоизомасляной кислоты — ЧХЗ57), 1 вес. / гексаметилентетрамина и 3 вес. /о лигнина, измельчают до получения однородной массы, загружают массу в металлическую форму с внутренней обкладкой конден539912

Сравнительная таблица теплофизических и эксплуатационных свойств пенопластов, полученных из известной композиции и композиции по изобретению

Пенопласт

Показатели по примеру по авт. св. М 439504 (прототнп) 2 3

205

203

199

Плотность, кг/см

Коэффициент: теплопроводностн, ккал/м. час у, )< град

200 †2

0,031

0,030

0,035 вЂ,0362

4,1 — 3,76

0,033

3,68

3,89

3,75 температуропрэводности, а.10, м /ч теплоемкости, ккал/кг град

Предел прочности при сжатии, кг/см

Водопоглощение за 24 часа, э

0,398

9,3

0,426 — 0,367

9 — 10,5

0,415

9,0

0,437

9,1

22 — 21

20

Составитель Н. Просторова

Редактор Т. Загребельная Техред А. Камышннкова Корректор И. Позняковская

Заказ 3007/14 Изд. М 352 Тираж 630 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, ир. Сапунова, 2 саторной бумагой и проводят постадийную термообработку при 90 С в течение 30 мин, затем при 120 С в течение 1 часа и при 170 С в течение 3 час.

Свойства получаемого пенопласта приведены в таблице.

Пример 2. Получают пенопласт аналогично примеру 1, но используют композицию следующего состава, вес. %..

Феноформалит 84

Динитрил азоизомасляной кислоты (ЧХЗ-57) 6

Как видно из таблицы, пенопласты, полученные из композиции по изобретению, обладают лучшими теплофизическими свойствами (без потери их эксплуатационных качеств при одинаковой плотности полученных пенопластов).

Применение теплоизоляционных пенопластов, полученных из данной композиции, позволит значительно уменьшить тепловые потери теплоиспользующим оборудованием и теплопроводами. Кроме того, эту композицию можно использовать в производстве теплоизоляционных материалов различной формы (в виде полуцилиндров, плит, брусков, пластин и т. д.) ..

Формула изобретения

Композиция для получения пенопласта, содержащая феноформалит, вспенивающий

Гексаметилентетрамин (уротропин) 3

Лигнин 7

Свойства пенопласта приведены в таблице.

5 Пример 3. Получают пенопласт аналогично примеру 1, но используют композицию следующего состава, вес. %.

Феноформалит 79

Динитрил азоизомасляной кислоты (ЧХЗ-57) 8

Уротропин 3

Лигнин 10

Свойства пенопласта приведены в таблице. агент и гексаметилентетрамин, отл и ч а ю15 ща яся тем, что, с целью улучшения теплоизоляционных свойств конечного продукта, она дополнительно содержит лигнин при следующем соотношении компонентов, вес. %.

Феноформалит 79 — 92

20 Вспенивающий агент 4 — 8

Гексаметилентетр амин 1 — 3

Лигнин 3 — 10

Источники информации, принятые во вни25 мание при экспертизе:

1. Воробьев B. А. и Андрианов P. А. Полимерные теплоизоляционные материалы», изд. литературы по строительству, М., 1972, с.

203 †2.

30 2. Авторское свидетельство СССР

Хв 439504, М. Кл С 081 9/06, 1972 (прототип) .
