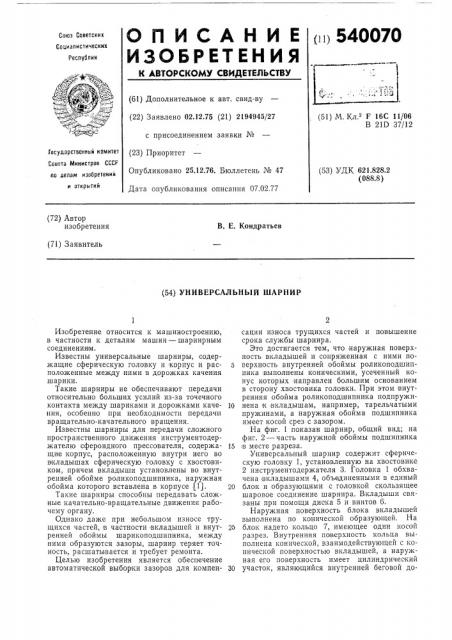

О П И С А Н И Е 1ц 540070
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.12.75 (21) 2194945/27 с присоединением заявки № (51) М Кл г F 16С 11/06
В 21D 37/12
ГосУдаРственный комитет (23) Приоритет
Совета Министров СССР по делам изобретений тенин Опубликовано 25.12.76. Бюллетень № 47 (53) УДК 621.828.2 (088.8) и открытий
Дата опубликования описания 07.02.77 (72) Автор изобретения
В. Е. Кондратьев (71) Заявитель (54) УНИВЕРСАЛЬНЫЙ ШАРНИР
Изобретение относится к машиностроению, в частности к деталям машин — шарнирным соединениям.
Известны универсальные шарниры, содержащие сферическую головку и корпус и расположенные между ними в дорожках качения шарики.
Такие шарниры не обеспечивают передачи относительно больших усилий из-за точечного контакта между шариками и дорожками качения, особенно при необходимости передачи вращательно-качательного вращения.
Известны шарниры для передачи сложного пространственного движения инструментодержателю сфероидного прессователя, содержащие корпус, расположенную внутри него во вкладышах сферическую головку с хвостовиком, причем вкладыши установлены во внутренней обойме роликоподшипника, наружная обойма которого вставлена в корпусе (1).
Такие шарниры способны передавать сложные качательно-вращательные движения рабочему органу.
Однако даже при небольшом износе трущихся частей, в частности вкладышей и внутренней обоймы шарикоподшипника, между ними образуются зазоры, шарнир теряет точность, расшатывается и требует ремонта.
Целью изобретения является обеспечение автоматической выборки зазоров для компенсации износа трущихся частей и повышение срока службы шарнира.
Это достигается тем, что наружная поверхность вкладышей и сопряженная с ними поверхность внутренней обоймы роликоподшипника выполнены коническими, усеченный конус которых направлен большим основанием в сторону хвостовика головки. При этом внутренняя обойма роликоподшипника подпружи10 непа к вкладышам, например, тарельчатыми пружинами, а наружная обойма подшипника имеет косой срез с зазором, На фиг. 1 показан шарнир, общий вид; на фиг. 2 — часть наружной обоймы подшипника
15 в месте разреза.
Универсальный шарнир содержит сферическую головку 1, установленную на хвостовике
2 инструментодержателя 3. Головка 1 обхвачена вкладышами 4, объвдиненными в единый
20 блок и образующими с головкой скользящее шаровое соединение шарнира. Вкладыши связаны при помощи диска 5 и винтов 6.
Наружная поверхность блока вкладышей выполнена по конической образующей, На
25 блок надето кольцо 7, имеющее один косой разрез. Внутренняя поверхность кольца выполнена конической, взаимодействующей с конической поверхностью вкладышей, а наружная его поверхность имеет цилиндрический
30 участок, являющийся внутренней беговой до540070 рожкой цилиндрических роликов 8 роликоподшипника. Наружное кольцо 9 последнего вмонтировано в корпусе 10 шарнира и удерживается в нем фланцем 11.
Кольцо 7 подпружинено относительно вкладышей 4 в направлении к большему осно ванию их конуса при помощи набора тарельчатых пружин 12, которые упираются в торец кольца 7 и надеты на регулировочную .гайку
13, навинченную на палец 14, связанный с вкладышами 4. Связь пальца 14 с вкладышами 4 осуществлена при помощи выполненного на пальце бурта, заведенного в имеющуюся в блоке вкладышей выточку 15.
Шарнир может быть использован lB рабочем роторе, предназначенном для обработки давлением при помощи сферодвижного прессов ателя.
В процессе работы корпусу шарнира сообщается круговое переносное вращение относительно оси Π— О, при этом радиус Я может изменяться от нуля до заданного максимума с целью изменения угла качания хвостовика.
При работе ротора сферическая головка сооощает инструментодержателю 3 вращательнокачательное движение.
Зазоры, возникающие в процессе выработки между сопряженными поверхностями вкладышей и сферической головки, а также между сопряженными поверхностями вкладышей и кольца, автоматически выбираются при помощи тарельчатых пружин под действием их натяжения. А зазоры между поверхностями роликов и их беговых дорожек в роликоподшипнике автоматически выбираются за счет раз- реза кольца и радиальной его раздачи на ко10
Зо
35 нической поверхности вкладышей под действием натяжения тех же пружин.
С целью избежания ударов роликов о кромки разреза в кольце разрез выполнен под углом к осевой кольца.
Формула изобретения
1. Универсальный шарнир, содержащий корпус и сферическую головку с хвостовиком, расположенную внутри корпуса во вкладышах, установленных во внутренней обойме роликоподшипника, наружная обойма которого вставлена в корпус, о тл и ч а ющ и и ся тем, что, с целью обеспечения автоматической выборки зазоров для компенсации износа трущихся частей и повышения срока службы шарнира, наружная поверхностывкладышей и сопряженная с ними поверхность внутренней обоймы роликоподшипника выполнены коническими, усеченный конус которых направлен большим основанием в сторону хвостови ."а головки, при этом внутренняя обойма роликоподшипника подпружинена к вкладышам со стороны меньшего основания конической поверхности, а наружная обойма подшипника имеет косой срез с зазором.
2. Шарнир по п. 1, отличающийся тем, что внутренняя обойма роликоподшипника подпружинена при помощи пакета тарельчатых пружин, поджимаемых регулировочной гайкой к вкладышам.
Источник информации, принятый во внимание при экспертизе:
1. Авторское свидетельство СССР 419281, М. Кл В 21D 37/12 от 1971.
