Контактный датчик уровня электропроводных жидкостей

Контактный датчик уровня электропроводных жидкостей

Иллюстрации

Показать все

Реферат



1з

\ м t

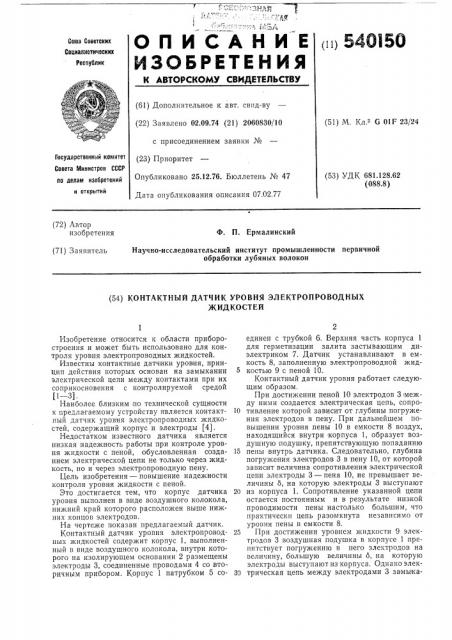

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1ii) 540!50

Сава Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.09.74 (21) 2060830/10 с присоединением заявки № (23) Приоритет

Опубликовано 25.12.76. Бюллетень № 47

Дата опубликования описания 07.02.77 (51) М. Кл.2 G OIF 23/24

Государственный комитет

Совета Министров СССР па делам изобретений (53) УДК 681.128.62 (088.8) и открытий (72) Автор изобретения

Ф. П. Ермалинский (71) Заявитель

Научно-исследовательский институт промышленности первичной обработки лубяных волокон (54) КОНТАКТНЫЙ ДАТЧИК УРОВНЯ ЭЛЕКТРОПРОВОДНЫХ

ЖИДКОСТЕЙ

Изобретение относится к области приборостроения и может быть использовано для контроля уровня электропроводных жидкостей.

Известны контактные датчики уровня, принцип действия которых основан на замыкании электрической цепи между контактами при их соприкосновения с контролируемой средой (1 — 4

Наиболее близким по технической сущности к предлагаемому устройству является контактный датчик уровня электропроводных жидкостей, содержащий корпус и электроды (4).

Недостатком известного датчика является низкая надежность работы при контроле уровня жидкости с пеной, обусловленная созданием электрической цепи не только через жидкость, но и через электропроводную пену.

Цель изобретения — повышение надежности контроля уровня жидкости с пеной.

Это достигается тем, что корпус датчика уровня выполнен в виде воздушного колокола, нижний край которого расположен выше нижних концов электродов.

На чертеже показан предлагаемый датчик.

Контактный датчик уровня электропроводных жидкостей содержит корпус 1, выполненный в виде воздушного колокола, внутри которого на изолирующем основании 2 размещены электроды 3, соединенные проводами 4 со вторичным прибором. Корпус 1 патрубком 5 соединен с трубкой 6. Верхняя часть корпуса 1 для герметизации залита застывающим диэлектриком 7. Датчик устанавливают в емкость 8, заполненную электропроводной жид5 костью 9 с пеной 10.

Контактный датчик уровня работает следующим образом.

При достижении пеной 10 электродов 3 между ними создается электрическая цепь, сопро10 тивление которой зависит от глубины погружения электродов в пену. При дальнейшем повышении уровня пены 10 в емкости 8 воздух, находящийся внутри корпуса 1, образует воздушную подушку, препятствующую попаданию

15 пены внутрь датчика. Следовательно, глубина погружения электродов 3 в пену 10, от которой зависит величина сопротивления электрической цепи электроды 3 — пена 10, не превышает величины б, на которую электроды 3 выступают

20 из корпуса 1. Сопротивление указанной цепи остается постоянным и в результате низкой проводимости пены настолько болыпим, что практически цепь разомкнута независимо от уровня пены в емкости 8.

25 При достижении уровнем жидкости 9 электродов 3 воздушная подушка в корпусе 1 препятствует погружению в него электродов на величину, большую величины б, на которую электроды выступают из корпуса. Однако элек30 трическая цепь между электродами 3 замыка540150

Формула изобретения

Составитель Ю. Колотий

Редактор О. Стенина Техред Л. Гладкова Корректор Л. Орлова

Заказ 3093/13 Изд. № 387 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ется вследствие высокой проводимости жидкости 9.

Понижение уровня жидкости 9 вызывает размыкание электрической цепи между электродами 3.

Контактный датчик уровня электропроводных жидкостей, содержащий корпус и электроды, отличающийся тем, что, с целью повышения надежности контроля уровня жидкости с пеной, корпус выполнен в виде воздуш4 ного колокола, нижний край которого расположен выше нижних концов электродов.

Источники информации, принятые во внимание при экспертизе:

5 1. Патент США № 3119266, класс 73-304 от

28.01.64.

2. Патент ФРГ № 842554, класс 42е, 34 от

08.05.52.

3. Авт. свид. СССР № 294077, М. Кл. G 01F, 10 23/10 от 11.08.69.

4. Кузнецов О. А. Автоматический контроль уровня раздела двух сред. «Энергия», 1964, с. 38, рис. 18, б (прототип).
