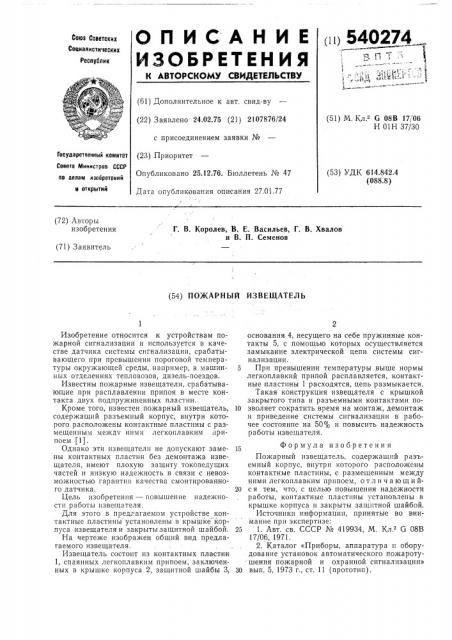

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ гп> 540274

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.02.75 (21) 2107876/24 с присоединением заявки № (23) Приоритет

Опубликовано 25.12,76. Бюллетень № 47

Дата опубликования описания 27.01.77 (51) М. Кл.2 G 08В 17/06

Н 01Н 37/30

Государственный KoMHTQT

Совета Министров СССР по делам изобретений и открытий (53) УДК 614.8424 (088.8) (72) Авторы изобретения

Г. В. Королев, В. Е. Васильев, Г. В. Хвалов и В. П. Семенов (71) Заявитель (54) ПОЖАРНЫЙ ИЗВЕЩАТЕЛЬ

Изобретение относится к устройствам пожарной сигнализации и используется в качестве датчика системы сигнализации, срабатывающего при превышении пороговой температуры окружающей среды, например, в машинных отделениях тепловозов, дизель-поездов.

Известны пожарные извещатели, срабатывающие при расплавлении припоя в месте контакта двух подпружиненных пластин.

Кроме того, известен пожарный извещатель, содержащий разъемный корпус, внутри которого расположены контактные пластины с размещенным между ними легкоплавким припоем (1).

Однако эти извещателп не допускают замены контактных пластин без демонтажа извещателя, имеют плохую защиту токоведущих частей и низкую надежность в связи с невозможностью гарантии качества смонтированного датчика.

Цель изобретения — повьгшение надежности работы пзвещателя.

Для этого в предлагаемом устройстве контактные пластины установлены в крышке корпуса извещателя и закрыты защитной шайбой.

На чертеже изображен общий вид предлагаемого извещателя.

Извещатель состоит из контактных пластин

1, спаянных легкоплавким припоем, заключенных в крышке корпуса 2, защитной шайбы 3, основания 4, несущего на себе пружинные контакты 5, с помощью которых осуществляется замыкание электрической цепи системы сигнализации.

5 При превышении температуры выше нормы легкоплавкий припой расплавляется, контактные пластины 1 расходятся, цепь размыкается.

Такая конструкция извещателя с крышкой закрытого типа и разъемными контактами по10 зволяет сократить время на монтаж, демонтаж и приведение системы сигнализации в рабочее состояние íà 50% и повысить надежность работы извещателя.

Формула изобретения

Пожарный извещатель, содержащий разьемный корпус, внутри которого расположены контактные пластины, с размещенным между ними легкоплавким припоем, о т л и ч а ю щ и й20 с я тем, что, с целью повышения надежности работы, контактные пластины установлены в крышке корпуса и закрыты защитной шайбой.

Источники информации, принятые во внимание при экспертизе:

25 1. Авт. св. СССР № 419934, М. Кл. G 08В

17/06, 1971.

2. Каталог «Приборьг, аппаратура и оборудование установок автоматического пожаротушения пожарной и охранной сигнализации»

30. вып. 5, 1973 r., ст. 11 (прототип).
