Устройство для определения петель гистерезиса носителей магнитной записи
Иллюстрации
Показать всеРеферат

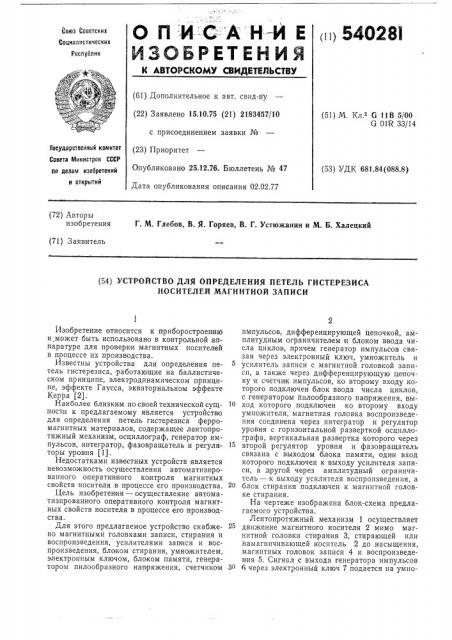

О П И-CAH-И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
t ai) 54028I
Союз Советских
Соцналнстнческнх
Республнк (61) Дополнительное к авт. свид-ву (22) Заявлено 15.10.75 (21) 2183457/10 с присоединением заявки Ке (23) Приоритет
Опубликовано 25.12.76. Бюллетень Ме 47
Дата опубликования описания 02.02.77 (51) М. Кл. б 11В 5/00
G 01Я 33/14
Государственный квинтет
Совета Миннстров СССР по делам изобретений и открытий (53) УДК 681 84(088.8) (72) Авторы изобретения
Г. М. Глебов, В. Я. Горяев, В. Г. Устюжанин и М. Б. Халецкий (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЕТЕЛЬ ГИСТЕРЕЗИСА
НОСИТЕЛЕЙ МАГНИТНОЙ ЗАПИСИ
Изобретение относится к приборостроению и может быть использовано в контрольной азтпаратуре для проверки магнитных носителей в процессе их производства.
Известны усгройства для определения петель гистерезиса, работающие на баллистическом принципе, электродинамическом принципе, эффекте Гаусса, экваториальном эффекте
Керра (2).
Наиболее близким по своей технической сущности к предлагаемому является устройство для определения петель гистерезиса фер ромагнитных материалов, содержащее лентопротяжный механизм, осциллограф, генератор импульсов, интегратор, фазовращатель и регуляторы уровня (1).
Недостатками известных устройств является невозможность осуществления автоматизи рованного оперативного контроля магнитных свойств носителя в процессе его производства.
Цель изобретения — осуществление автоматизированного оперативного контроля магнитных свойств носителя в процессе его производства.
Для этого предлагаемое устройство снабжено магнитными головками записи, стирания и воспроизведения, усилителями записи и воспроизведения, блоком стирания, умножителем, электронным ключом, блоком памяти, генератором пилообразного напряжения, счетчиком импульсов, дифференцирующей цепочкой, ам плитудным ограничителем и блоком ввода числа циклов, причем генератор импульсов связан через электронный ключ, умножитель и усилитель записи с магнитной головкой записи, а также через дифференцирующую цепочку и счетчик импульсов, ко второму входу которого подключен блок ввода числа циклов, с генератором пилообразного напряжения, вы10 ход которого подключен ко второму входу умножптеля, магнитная головка воспроизведения соединена через интегратор и регулятор уровня с горизонтальной разверткой осциллографа, вертикальная развертка которого через
15 второй, регулятор уровня и фазовращатель связана с выходом блока памяти, один вход которого подключен к выходу усилителя записи, а другой через амплитудный ограничитель — к выходу усилителя воспроизведения, а блок стирания подключен к магнитной головке стирания.
На чертеже изображена блок-схема предлагаемого устройства.
Лентопротяжный механизм 1 осуществляет движение магнитного носителя 2 мимо магнитной головки стирания 3, стирающей или намагничивающей носитель 2 до насыщения, магнитных головок записи 4 и воспроизведения 5. Сигнал с выхода генератора импульсов
З0 6 через электронный ключ 7 подается на умно540281 житель 8. Кроме того, выход генератора 6 подключен через дифференцирующую цепочку
9 к счетчику импульсов 10, число циклов работы которого задается блоком ввода числа циклов 11. Сформированный счетчиком 10 импульс управляет временем работы электронного ключа 7 и периодом колебаний генератора пилообразного напряжения 12, поступающих на второй вход умножителя 8. Получаемая последовательность возрастающих разнополярных импульсов после усилителя записи
13 поступает в головку записи 4 и блок памяти 14. Записанный на магнитный носитель 2 сигнал с выхода магнитной головки воспроизведения 5 подается на усилитель воспроизведения 15. После усиления воспроизведенный сигнал интегрируется интегратором 16, и через регулятор уровня 17 поступает на горизонтальную развертку осциллографа 18, на вертикальную развертку которого одновременно воздействует считанная из блока памяти 14 последовательность импульсов после коррекции фазы фазовращателем 19 и амплитуды регулятором уровня 20. Поступление информации из блока памяти 14 происходит в момент появления первого импульса на выходе усилителя воспроизведения 15, Для устранения влияния помех между усилителем воспроизведения 15 и блоком памяти 14 включен амплитудный ограничитель 21, ограничивающий амплитуду сигнала по минимуму. Магнитная головка стирания 3 подключена к блоку стирания 22.
Таким образом, устройство позволяет определять петли гистерезиса частных циклов при размагниченном носителе и предельных циклов при насыщенном носителе в процессе производства ленточного магнитного носителя.
Формула изобретения
Устройство для определения петель гистерезиса носителей магнитной записи, содержащее лентопротяжный механизм, осциллограф, генератор импульсов, интегратор, фазовращатель, и регуляторы уровня, о тл и ч а ю щ е ес я тем, что, с целью осуществления автоматизированного оперативного контроля магнитных свойств носителя в процессе его производства, оно снабжено магнитными головками записи, стирания и воспроизведения, усилителями записи и воспроизведения, блоком стира>0 ния, умножителем, электронным ключом, блоком памяти, генератором пилообразного напряжения, счетчиком импульсов, дифференцирующей цепочкой, амплитудным ограничителем и блоком ввода числа циклов, причем ге15 нератор импульсов связан через электронный ключ, умиритель и усилитель записи с магнитной головкой записи, а также через дифференцирующую цепочку и счетчик импульсов, ко второму входу которого подключен блок
20 ввода числа циклов, с генератором пилообразного напряжения, выход которого подключен ко второму входу умножителя, магнитная головка воспроизведения соединена через интегратор и регулятор уровня с горизонтальной
25 разверткой осциллографа, вертикальная развертка которого через второй регулятор уровня и фазовращатель связана с выходом блока памяти, один вход которого подключен к выходу усилителя записи, а другой через амплиЗо тудный ограничитель — к выходу усилителя воспроизведения, а блок стирания подключен к магнитной головке стирания.
Источники информации, принятые во,внима35 ние при экспертизе:
1. Кифер И. И., Испытания ферромагнитных материалов. М., «Энергия», 1969, сэр, 61 — 71;
103 — 109 (прототип) .
2. Кринчик Г. С., Методы измерения магнит4о ных свойств тонкого поверхностного слоя ферромагнетика. Физика твердого тела, т, II, М 8, 1960.
