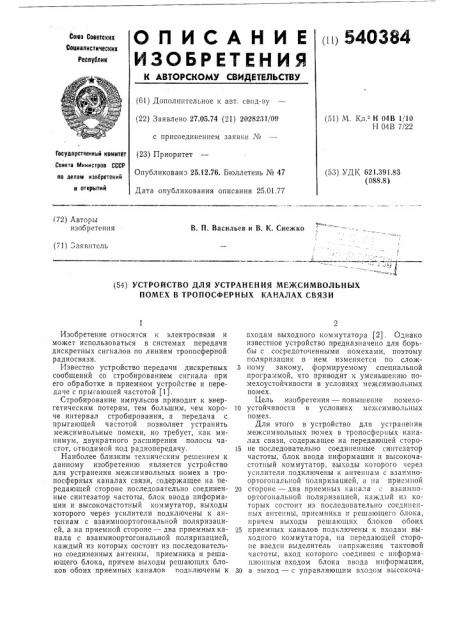

(i i) 540384

ОПИСАНИЕ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 27.05.74 (21) 2028231/09 с присоединением заявки № (23) Приоритет

Опубликовано 25.12.76. Бюллетень № 47

Дата опубликования описания 25.01.77 (51) М. K., Í 04Â 1110

Н 04В 7/22

Госуаарственный ко>лнтет

Совета Министров СССР оо делам изобретений п открытий (53) УДК 621.391.83 (088.81 (72) Авторы изобретения

В. П. Васильев и В. К. Снежко (71) Заягптель (54) УСТРОЙСТВО ДЛЯ УСТРАНЕНИЯ МЕЖСИМВОЛЬНЫХ

ПОМЕХ В ТРОПОСФЕРНЫХ КАНАЛАХ СВЯЗИ

Изобретение относится к электросвязи и может использоваться в системах передачи дискретных сигналов rro линиям тропосферной радиосвязи.

Известно устройство передачи дискретных сообщений со стробированием сигнала при его обработке в приемном устройстве и передаче с прыгающей частотой (1).

Стробирование импульсов приводит к энергетическим потерям, тем большим, чем короче интервал стробирования, а передача с прыгающей частотой позволяет устранить межсимвольные помехи, но требует, как минимум, двукратного расширения полосы частот, отводимой под радиопередачу.

Наиболее близким техническим решением к данному изобретению является устройство для устранения межсимвольных помех в тропосферных каналах связи, содержащее на передающей стороне последовательно соединенные синтезатор частоты, блок ввода информации и высокочастотный коммутатор, выходы которого через усилители подключены к антеннам с взаимноортогональной поляризацией, а на приемной стороне — два приемных канала с взаимноортогональной поляризацией, каждый из которых состоит из последовательно соединенных антенны, приемника и решающего блока, причем выходы решающих блоков обоих приемных каналов подключены к входам выходного коммутатора (2). Однако известное устройство предназначено для борьбы с сосредоточенными помехами, поэтому поляризация в нем изменяется по слож5 ному закому, формируемому специальной програ.лмой, что приводит к уменьшению помехоустойчивости в условиях межсимвольных помех.

Цель изобретения — повышение помехо)О устойчивости в условиях межсимвольных потлех.

Для этого в устройство для устранения межсимвольных помех в тропосферных каналах связи, содержащее на передающей сторо15 не последовательно соединенные синтезатор частоты, блок ввода информации и высокочастотный коммутатор, выходы которого через усилители подключены к антеннам с взаимноортогональной поляризацией, а на приемной

20 стороне — два приемных канала с взаимноортогональной поляризацией, каждый из которых состоит из последовательно соединенных антенны, приемника и решающего олока, причем выходы решающих блоков обоих

25 приемных каналов подключены к входам выходного коммутатора, на передающей стороне введен выделитель напряжения тактовой частоты, вход которого соединен с информационным входом блока ввода информации, 30 а выход — с управляющим входом высокочаi540384 стотного коммутатора, а на приемной стороне в каждый приемный канал введена цепь, состоящая из последовательно соединенных амплитудного детектора, узкополосного фильтра и формирователя, причем к входу амплитудного детектора" подключен выход соответствующего приемника, а выход формирователя подключен к дополнительному входу выходного коммутатора.

На чертеже приведена структурная электрическая схема устройства для устранения межсимвольных помех в тропосферных каналах связи.

Устройство для устранения межсимвольных помех в тропосферных каналах связи содержит на передающей стороне последовательно соединенные синтезатор 1 частоты, блок 2 ввода информации и высокочастотный коммутатор 3, выходы которого через усилители

4 подключены к антеннам 5 и 6 с взаимноортогональной поляризацией, а на приемной стороне — два приемных канала с взаимноортогональной поляризацией, каждый из которых состоит из последовательно соединенных антенны 5 или 6, соответственно, приемника 7 и решающего блока 8, причем выходы решающих блоков 8 обоих приемных каналов подключены к входам выходного коммутатора 9. На передающей стороне введен выделитель 10 напряжения тактовой частоты, вход которого соединен с информационным входом блока 2 ввода информации, а выход — с управляющим входом высокочастотного коммутатора 3. На приемной стороне в каждый приемный канал введена цепь, состоящая из последовательно соединенных амплитудного детектора 11, узкополосного фильтра 12 и формирователя 13, причем вход амплитудного детектора 11 подключен к выходу соответствующего приемника 7, а выход формирователя 13 — к дополнительному входу выходного коммутатора 9.

Устройство работает следующим образом.

Исходная последовательность импульсов постоянного тока в блоке 2 ввода информации с помощью синтезатора 1 частоты преобразуется в частотномодулированный радиосигнал.

Коммутатор 3 поочередно коммутирует этот сигнал на входы усилителей 4, выходы которых соединены с антеннами 5 и 6 взаимноортогональной поляризации. Таким образом, соседние импульсы излучаемого сигнала имеют различную поляризацию, что позволяет разделить их при приеме с помощью таких же антенн 5 и 6 и затем произвести раздельное усиление и обработку в приемниках 7 и, таким образом, исключить или серьезно ослабить влияние межсимвольных помех на работу решающего блока 8. Выходы решающих блоков 8 с помощью коммутатора 9 поочеред5 но подключаются к оконечной аппаратуре синхронно с переключением на стороне передачи.

Таким образом, устранение межсимвольных помех обеспечивается за счет поляризационной избирательности и раздельной обработки

10 и усиления радиосигналов, соответствующих соседним посылкам постоянного тока.

При этом ширина полосы, занимаемая сигналом не увеличивается, а помехоустойчивость возрастает, так как отсутствуют межсим15 вольные искажения.

Формула изобретения

Устройство для устранения межсимвольных помех в тропосферных каналах связи, содер20 жащее на передающей стороне последовательно соединенные синтезатор частоты, блок ввода информации и высокочастотный коммутатор, выходы которого через усилители подключены к антеннам с взаимноортогональж ной поляризацией, а на приемной стороне— два приемных канала с взаимноортогональной поляризацией, каждый из которых состоит из последовательно соединенных антенны, приемника и решающего блока, причем выходы

30 решающих блоков обеих приемных каналов подключены ко входам выходного коммутатора, отличающееся тем, что, с целью повышения помехоустойчивости в условиях межсимвольных помех, на передающей стороне

35 введен выделитель напряжения тактовой частоты, вход которого соединен с информационным входом блока ввода информации, а выход — с управляющим входом высокочастотного коммутатора, а на приемной стороне

40 в каждый приемный канал введена цепь, состоящая из последовательно соединенных амплитудного детектора, узкополосного фильтра и формирователя, причем ко входу амплитудного детектора подключен выход соответству45 ющего приемника, а выход формирователя подключен к дополнительному входу выходного коммутатора.

Источники информации, принятые во внимание при экспертизе.

50 1. Lafand С. D «Auti — Multipath Equipment

to offset Fadiung», Elecfronics, 1959, М 3.

2. Тезисы докладов íà XII Всесоюзной сессии, посвященной Дню Радио, секция «Теории и техники передачи дискретных сигналов», 55 «Советское радио», М., 1967, стр. 49 (прототип).

540384

Составитель P. Дубовая

Техред Л. Гладкова

Редактор И. Сторчевая

Корректор Л. Котова

Типография, пр. Сапунова, 2

Заказ 2939/1 Изд. № 357 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5
