Устройство для отвода рабочих органов культиватора от штамбов растений

Устройство для отвода рабочих органов культиватора от штамбов растений

Иллюстрации

Показать все

Реферат

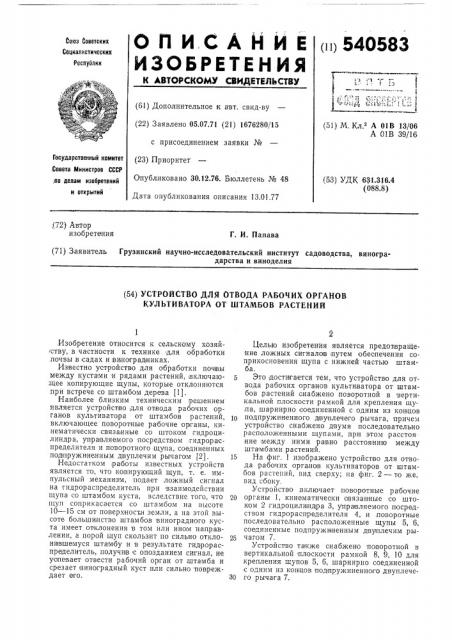

(! 1) 540583

ОПИСАЙ Й>Е

ИЗОБРЕТЕНИЯ

Союз Советскнк

Соцналнстнческнх

Реслублкк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 05.07.71 (21) 1676280/15 с присоединением заявки № (23) Приоритет

Опубликовано 30.12.76. Бюллетень № 48

Дата опубликования описания 13.01.77 (51) М. Кл.2 А 01В 13/06

А 01В 39/16

Государственный комнтет

Совета Министров СССР (53) УДК 631.316.4 (088.8),во делам нзобретеннй н открытий,(72) Автор изобретения

Г. И. Папава (71) Заявитель Грузинский научно-исследовательский институт садоводства, виноградарства и виноделия (54) УСТРОИСТВО ДЛЯ ОТВОДА РАВОЧИХ ОРГАНОВ КУЛЬТИВАТОРА ОТ ШТАМБОВ РАСТЕНИИ

1 .Изобретение относится к сельскому хозяй>ству, в частности к технике для обработки .почвы,в садах и виноградниках.

Известно устройство для обработки почтовы между кустами и рядами растений,,включающее копирующие щупы, которые отклоняются при встрече со штамбом дерева (1).

Наиболее близким техническим решением является устройство для отвода рабочих органов культиватора от штамбов растений, включающее поворотные рабочие ора аны, кинематически связанные со штоком гидроцилиндра, упра>вляемого посредством гидрораспределителя и поворотного щупа, соединенных под пружиненным двуплечим рычагом (2).

Недостатком .работы известных устройств является то, что копирующий щуп, т. е. импульсный механизм, подает ложный сигнал на гидрораспределитель при взаимодействии щупа со штамбом куста, вследствие того, что щуп соприкасается со штамбом на высоте

10 — 15 см от поверхности земли, а на этой высоте большинство штамбов виноградного куста имеет отклонения в том или ино>м направлении, а порой щуп скользит по сильно отклонившемуся штамбу и в результате гидрораспределитель, получи в с опозданием ситнал, не успевает отвести рабочий ор|ган от штамба и срезает >виноградный куст или сильно повреждает ого.

Целью изобретения является предот>врагЦейие ложных сигналов путем обеспечения соприкосновения щупа с нижней частью штамба.

Это доствгается тем, что устройство для отвода рабочих органов культиватора от штамбов,растений снабжено поворотной в вертикальной плоскости рамкой для крепления щу,па, шарнирно соединенной с одним из концо>в

1р подпружиненного д вуплечего,рычага, причем устройство снабжено двумя последовательно расположенными щупами, при этом расстоя ние между ними равно расстоянию между штамбами растений.

15 На фиг. 1 изображено устройство для отвода рабочих органов культиваторов от штамбов растений, вид сверху; на фиг. 2 — то же, вид сбоку.

Устройство включает поворотные рабочие

2р органы 1, кинематичеоки авязанные со штоком 2 гидроцили ндра 3, управляемого посредством гидрораспределителя 4, и >поворотные последовательно расположенные щупы 5, 6, соединенные подпружиненным двуплечим .ры25 чагом 7.

Устройство та>кже снабжено по>воротной в вертикальной плоскости рамкой 8, 9, 10 для крепления щупов 5, 6, шарнирно соединенной с одним из концов подпружиненно>го двуплечеЗр ro рычага 7.

540583

Фиг. 7

Составитель Николаева

Техред Л. Гладкова Корректор Е. Жаворонкова

Редактор Т. Пилипенко

Заказ 2929/1 Изд. № 1908 Тираж 723 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Щупы 5, 6 расположены друг от друга на расстоянии, равном расстоянию между штамбами растений.

Устройство, работает следующим образом.

При соприкосновении первого 5 и второго 6 щупа в отдельности или одновременно со штамбом растений щупы 5, 6 складываются и отклоняются в направлении, перпендикулярном движению тракторного агрегата. Движение щупа 5 (6) посредспвом рамки 8, 9, 10 и двуплечего рычага 7 передается на гидрораспределитель 4, в результате чего давление жидкости в |гидроцилиндре 3 уменьшается и рабочий орган 1 с помощью штока 2 обходит штамб растения. После прохода пре|пятствия оба щупа 5, 6 и соответственно:рабочий орван 1 под действием пружин 11 занимают начальное положение.

Формула изобретения

1. Устройство для отвода. рабочих органois культиватора от штамбов растений, включающее пОворотные рабочие органы, кинематически связанные со штоком гидроцилиндра, упра вляемого посредством .гидрораспределителя и по воротного щупа, соединенных под пружи5 пенным д вуплечим рычавом, о т л и ч а ю щ е ес я тем, что, с целью предотвращения ложных сигналов путем обеспечения соприкосновения щупа с нижней частью штамба, устройство снабжено поворотной в вертикальной плоско10 сти рамкой для крепления щупа, шарнирно соединенной с одним из KOHQos подпружиненного двуплечего рычага.

2, Устройство по п. 1, отл ич а ю,щеес я тем, что оно снабжено двумя .последовательно

15 расположенными щупами, при этом расстояние между ними равно расстоянию между шта мбами .растений.

Источники информации, принятые,во вни,мание при экспертизе:

20 1. Авт. св. № 325914, кл. А01 В 39 16, 1970.

2. Авт. св. № 131563, кл. А01 В 39/16, 1960 (прототип)
