Реферат



пр 540591

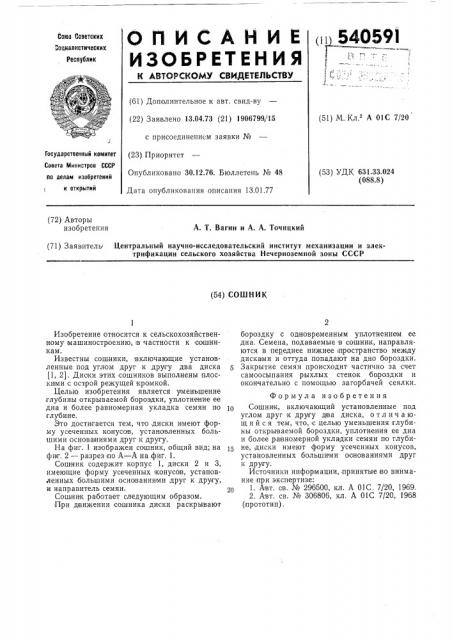

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сава Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.04.73 (21) 1906799/15 с присоединением заявки № (23) Приоритет

Опубликовано 30.12.76. Бюллетень № 48

Дата опубликования описания 13.01.77 (51) M. Кл. А 01С 7/20

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 631.33.024 (088.8) (72) Авторы изобретения

А. T. Вагин и А. А. Точицкий (71) Заявитель Центральный научно-исследовательский институт механизации и электрификации сельского хозяйства Нечерноземной зоны СССР (54) СОШНИК

Изобретение относится к сельскохозяйственному машиностроению, ia частности к сошникам.

Известны сошники, включающие установленные под углом друг к другу два диска (1, 21. Диски этих сошников выполнены плоскими с острой режущей кромкой.

Целью изобретения является уменьшение глубины открываемой бороздки, уплотнение ее дна и более равномерная укладка семян по глубине.

Это достигается тем, что диски имеют форму усеченных конусов, установленных большими осно ва ниями друг к другу.

На фиг. 1 изображен сошник, общий вид; на фиг. 2 — разрез iso А — А на фиг. 1.

Сошник содержит корпус 1, диски 2 и 3, имеющие форму усеченных конуса в, установленных большими основаниями друг к другу, и направитель семян.

Сошник:р а ботает следующим обр азом.

При д вижении сошника диски раскрывают бороздку с одновременным уплотнением ее дна. Семена, подаваемые в сошник, направляются в переднее нижнее пространство между дисками и оттуда попадают на дно бороздки.

Закрытие семян происходит частично за счет самоосыпания рыхлых стенок бороздки и окончательно с помощью загорбачей сеялки.

Формула изобретения

10 Сошник, включающий установленные под углом друг к дру гу два диска, отл ич а юшийся тем, что, с целью уменьшения глубины открываемой бороздки, уплотнения ее дна и более равномерной укладки семян по глуби15 не, диски имеют форму усеченных конусов, установленных большими основаниями друг к другу.

Источники инфор мации, принятые во внимание при экспертизе:

1. А вт. ав. № 296500, кл. А 01С, 7/20, 1969, 2. Авт. св. № 306806, кл. А 01С 7/20, 1968 (прототип) .

54059i

Pga. 1

Составитель А. Чистякова

Техред Л. Гладкова Корректор Е. Жаворонков»

Редактор Т. Пилипенко

Типография, пр. Сапунова, 2

Заказ 2929/7 Изд. № 1908 Тираж 723 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
