Двухсторонний шипорезный станок
Иллюстрации
Реферат
пи 540732

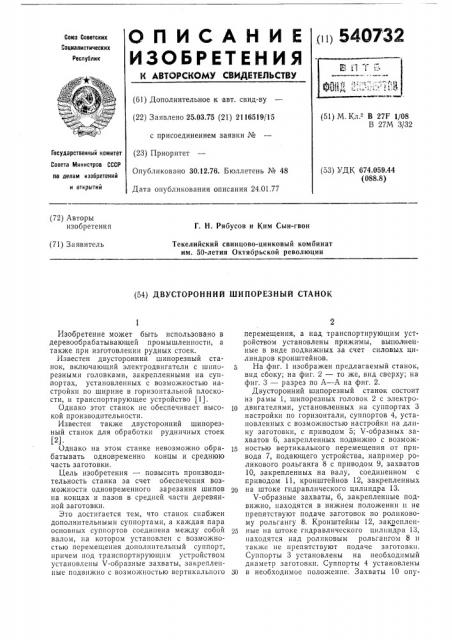

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.03.75 (21) 2116519/15 с присоединением заявки № (51) М. Кл.з В 27F 1/08
В 27М 3/32
Совета Министров СССР по делам изобретений н открытий (53) УДК 674.059.44 (088.8) Опубликовано 30.12.76. Бюллетень № 48
Дата опубликования описания 24.01.77 (72) Авторы изобретения
Г. H. Рябусов и Ким Сын-гвон (71) Заявитель
Текелийский свинцово-цинковый комбинат им. 50-летия Октябрьской революции (54) ДВУСТОРОННИЙ ШИПОРЕЗНЪ|Й СТАНОК
Изобретение может быть использовано в деревообрабатывающей промышленности, а также при изготовлении рудных стоек.
Известен двустороннии шипорезный станок, включающий электродвигатели с шипорезными головками, закрепленными на суппортах, установленных с возможностью настройки по ширине в горизонтальной плоскости, и транспортирующее устройство (1).
Однако этот станок не обеспечивает высокой производительности.
Известен также двусторонний шипорезный станок для обработки рудничных стоек (2).
Однако на этом станке невозможно обрабатывать одновременно концы и среднюю часть заготовки, Цель изобретения — повысить производительность станка за счет обеспечения возможности одновременного зарезания шипов на концах и пазов в средней части деревянной заготовки, Это достигается тем, что станок снабжен дополнительными суппортами, а каждая пара основных суппортов соедипена между собой валом, па котором установлен с возможностью перемещения дополнительный суппорт, причем под транспортирующим устройством установлены V-образные захваты, закрепленные подвижно с возможностью вертикального
Государственный комитет (23) Приоритет перемещения, а над транспортирующим устройством установлены прижимы, выотолне нные в виде подвижных за счет силовых цилиндров кронштейнов.
На фиг. 1 изображен предлагаемый станок, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез по А — А на фиг. 2.
Двусторонний шипорезный станок состоит из рамы 1, шипорезных головок 2 с электро1р двигателями, установленных на суппортах 3 настройки по горизонтали, суппортов 4, установленных с возможностью настройки на длину заготовки, с приводом 5; V-образных захватов 6, закрепленных подвижно с возмож15 ностью вертикального перемещения от привода 7, подающего устройства, например роликового рольганга 8 с приводом 9, захватов
10, закрепленных на валу, соединенном с приводом 11, кронштейнов 12, закрепленных
2р на штоке гидравлического цилиндра 13.
V-образные захваты, б, закрепленные подвижно, находятся в нижнем положении и не препятствуют подаче заготовок по роликовому рольгангу 8. Кронштейны 12, закрепленg5 ные на штоке гидравлического цилиндра 13, находятся над роликовым рольгангом 8 и также ие препятствуют подаче заготовки, Суппорты 3 установлены на необходимый диаметр заготовки. Суппорты 4 установлены
3р в необходимое положение. Захваты 10 опу540732 щены вниз и не мешают движению заготовки во время зарезкп шипа.
Работа двустороннего шипорезного станка заключается в следующем.
Производят запуск электродвигателей с шипорезными головками 2 и привода 9 роликового рольганга 8. Заготовка по роликовому рольгангу 8 поступает внутрь станка, прп срабатывании концевого выключателя включается привод 7, V-образные захваты движутся вверх, снимают заготовку с роликового рольганга 8, заготовка упирается,в кронштейн
12, закрепленный на штоке гидравлического цилиндра 13. По мере подъема заготовки жидкость из верхней полости гидравлического цилиндра по малым отверстиям в поршне переходит в нижнюю, обеспечивая прижатие.
По мере подъема шипорезные головки зарезают шипы с двух сторон. По окончании зарезания усилие прижатия снимается за счет прохода жидкости по проточкам в корпусе гидроцилиндра. В это время включается привод 11 и захваты 10 извлекают заготовленный элемент крепления из V-образного захватя 6, сбрасывают на наклонную часть рамы 1 и останавливаются в исходном положении. Шток гидравлического цилиндра 13 опускается вниз, жидкость через клапан в поршне и малые отверстия перетекает из нижней полости в верхнюю. Производится реверс привода 7 и V-образные захваты возвращаются в исходное положение. При изготовлении элемента крепи с шипами по концам и меньшей длины включают привод 5 и устанавливают шипорезные головки 2 с электродвигателями на необходимую длину, дальнейшая работа аналогична описанной.
При изготовлении элементов крепления из круглого леса для горизонтальных выработок устанавливают шипорезные головки 2 с электродвигателями под необходимым углом к продольной оси заготовки и на необходимую высоту заплечика шипа, а также выводят ненужные шипорезные головки с помощью суппорта 3 настройки по горизонтали, заменяют половину V-образного захвата на вертикальную. ю Формула изобретения
Двусторонний шипорезный станок, включающий электродвигатели с шипорезными головками, закрепленными на суппортах, усу тановленных с возможностью настройки по ширине в горизонтальной плоскости, и транспортирующее устройство, о т л и ч а ю щ и йся тем, что, с целью повышения производительности станка за счет обеспечения воз2п можности одновременного зарезания шипов на концах и пазов в средней части деревянной заготовки, станок снабжен дополнительными суппортами, а каждая пара основных суппортов соединена между собой валом, на котором установлен с возможностью перемещения дополнительный суппорт, причем под транспортирующим устройством установлены
V-образные захваты, закрепленные подвижно с возможностью вертикального перемещеЗО ния, а над транспортирующим устройством установлены прижимы, выполненные в виде подвижных за счет силовых цилиндров кронштейнов.
Источники информации, принятые во вни_#_ мание при экспертизе:
1. Афанасьев П. С. Конструкции деревообрабатывающих станков, М,, 1960, т. I, с. 306.
2. Авт, св, Ю 96655, кл. В 27М 3/32, 1954 (прототип).
