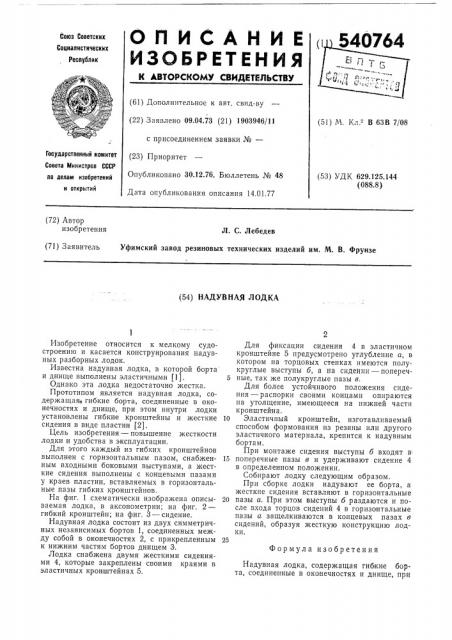

ОПИСАНИЕ, ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.04.73 (21) 1903946/11 с присоединением заявки №вЂ” (23) Приоритет

Опубликовано 30.12.76. Бюллетень № 48

Дата опубликования описания 14.01.77 (5l) М Кл В 63В 7/08

Государственный комитет

Совета Министров СССР (53) УДК 629.125.144 (088,8) ло делам изобретений и открытий (72) Автор изобретения

Л. С. Лебедев (71) Заявитель Уфимский завод резиновых технических изделий им. М. В. Фрунзе (54) НАДУВНАЯ ЛОДКА

Формула изобретения

Изобретение относится к мелкому судостроению и касается конструирования надувных разборных лодок.

Известна надувная лодка, в которой борта и днище выполнены эластичными (1).

Однако эта лодка недостаточно жестка.

Прототипом является надувная лодка, содержащая, гибкие борта, соединенные в оконечностях и днище, при этом внутри лодки установлены гибкие кронштейны и жесткие сидения в виде пластин (2).

Цель изобретения — повышение жесткости лодки и удобства в эксплуатации.

Для этого каждый из гибких кронштейнов выполнен с горизонтальным пазом, снабженным входными боковыми выступами, а жесткие сидения выполнены с концевыми пазами у краев пластин, вставляемых в горизонтальные пазы гибких кронштейнов, На фиг. 1 схематически изображена описываемая лодка, в аксонометрии; на фиг. 2— гибкий кронштейн; на фиг. 3 — сидение.

Надувная лодка состоит из двух симметричных независимых бортов 1, соединенных между собой в оконечностях 2, с прикрепленным к нижним частям бортов днищем 3.

Лодка снабжена двумя жесткими сидениями 4, которые закреплены своими краями в эластичных кронштейнах 5.

Для фиксации сидения 4 в эластичном кронштейне 5 предусмотрено углубление а, в котором на торцовых стенках имеются полукруглые выступы б, а на сидении — попереч5 ные, так же полукруглые пазы в.

Для более устойчивого положения сидения — распорки своими концами опираются на утолщение, имеющееся на нижней части кронштейна.

10 Эластичный кронштейн, изготавливаемый способом формования из резины или другого эластичного материала, крепится к надувным бортам.

При монтаже сидения выступы б входят в

15 поперечные пазы в и удерживают сидение 4 в определенном положении.

Собирают лодку следующим образом.

При сборке лодки надувают ее борта, а жесткие сидения вставляют в горизонтальные

20 пазы а. При этом выступы б раздаются и после входа торцов сидений 4 в горизонтальные пазы а защелкиваются в концевых пазах в сидений, образуя жесткую конструкцию лодки.

Надувная лодка, содержащая гибкие 6орта, соединенные в оконечностях и днище, при

540764

Составитель Б. Даньшин

Техред А. Камышникова Корректор Л. Денискина

Редактор А. Купрякова

Заказ 2814/17 Изд. Мз 1884 Тираж 630 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 этом внутри лодки установлены гибкие кронштейны и жесткие сидения в виде пластин, отличающаяся тем, что, с целью повышения жесткости лодки и удобства ее в эксплуатации, в каждом кронштейне выполнен горизонтально расположенный паз с входными боковыми выступами, а жесткие сиденья выполнены с концевыми пазами у краев пластин для размещения в них выходных боковых выступов гибких кронштейнов.

Источники информации, принятые во внимание при экспертизе:

5 1. Патент США № 3168751, кл. В 63В

7/08, 1969.

2. Патент США № 3659298, кл. В 63В 7/08, 1971.
