Композиция для пропитки бетонных изделий

Композиция для пропитки бетонных изделий

Иллюстрации

Показать все

Реферат

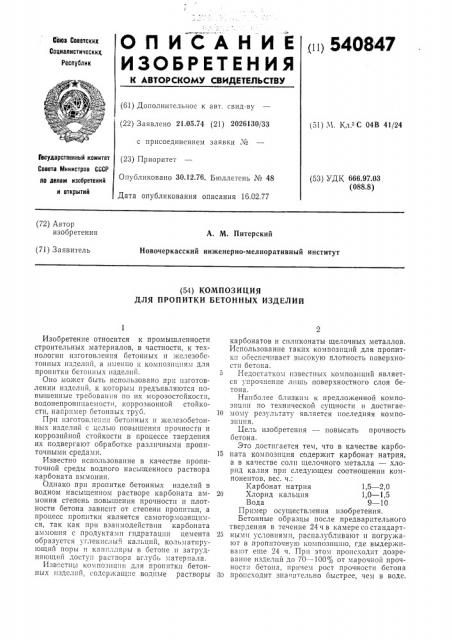

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических, Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 21,05.74 (21) 2026130/33 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.12.76. Бюллетень № 48

Дата опубликования описания 16.02.77 (51) М. Кл. С 04В 41/24

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 666.97.03 (088.8) (72) Автор изобретения

А. М. Питерский

Новочеркасский инженерно-мелиоративный институт (7I) Заявитель (54) КОМПОЗИЦИЯ

ДЛЯ ПРОПИТКИ БЕТОННЫХ ИЗДЕЛИИ

Изобретение относится к промышленности строительных материалов, в частности, к технологии изготовления бетонных и железобетонных изделий, а именно к композш„иям для пропитки бетонных изделий.

Оно может быть использовано при изготовлении изделий, K которым предъявляются IIOвышенные требования по их морозостойкости, водонепроницасмости, коррозион ой стойкости, например оетонпых труб.

При изготовлении бетонных и железобетоннь1х изделий с целью повышения прочности и коррозийной стойкости в процессе твердения их подвергают обработке различными пропиточными средами.

Известно использование в качестве пропиточной среды водного насыщенного раствора карбоната аммония.

Однако прп пропитке бетонных изделий в водном насыщенном растворе карбоната аммония степень повышения прочности и плотности бетона зависит от степени пропитки, а процесс пропитки является самотормозящимся, так как при взаимодействии карбоната аммония с продуктамп гидратацпи цемента образуется углекислый кальций, кольматирующий поры и капилляры в бетоне и затрудняющий доступ раствора вглубь материала.

Известны композиции для пропитки бетонных изделий, содержащие водные растворы карбонатов и силиконаты щелочных металлов.

Использование таких композиций для пропитк:t обеспечивает высокую плотность поверхности бетона.

5 Недостатком известных композиций является упрочнение лишь поверхностного слоя бетона.

Наиболее близким к предложенной композиции по технической сущности и достигае10 мому результату является последняя композиция.

Цель изобретения — повысить прочность бетона.

Это достигается тем, что в качестве карбо15 ната композиция содержит карбонат натрия, а в качестве соли щелочного металла — хлорид калия при следующем соотношении компонентов, вес. ч.:

Карбонат натрия 1,5 — 2,0

20 Хлорид кальция 1,0 — 1,5

Вода 9 — 10

Пример осуществления изобретения.

Бетонные образцы после предварительного твердения в течение 24 ч в камере со стандарт25 ными условиями, распалубливают и погружают в проппточную композпцшо, где выдержива,от еще 24 ч. При этом происходит дозревание изделий до 70 — 100 /0 от марочной прочности бетона, причем рост прочности бетона

Зо происходит значительно быстрее, чем в воде. о40847

Состав пропиточной композиции, вес. ч,;

Углекислый натрий 15

Хлористый калий 10

Вода 100

При выдерживании бетона в такой прони- 5 точной композиции углекислый натрий активно взаимодействует с гидроокисью кальция, образующейся при гидратации трехкальциевого силиката, в результате чего в порах и капиллярах бетона образуется практически 10 нерастворимый кальций, что способствует повышению плотности бетона.

Находящийся в растворе хлористый калий является активным ускорителем твердения

Предел прочности при изгибе

Пропиточная композиция в насыщенном состоянии в воздушносухом состоянии п.п.

100

32

100

Вода

Насыщенный раствор карбоната аммония

22

130

36

112

Хлористый калий — 10 r вода — 100 г

106

38

119

Углекислый натрий — 15 r вода — 100 г

28

165

49

153

Углекислый натрий — 15 г хлористый калий — 10 г вода †1 г

176

62

194 и соль щелочного металла, о т л и ч а ю щ а я15 с я тем, что, с целью повышения прочности бетона, в качестве карбоната она содержит карбонат натрия, а в качестве соли щелочного металла — хлорид калия при следующем соотношении компонентов, вес. ч.:

20 Карбонат натрия

Хлорид калия

Вода

Формула изобретения

Составитель Н. Федорова

Техред И. Караидашова

Корректор 3. Тарасова

Редактор Г. Кузьмина

Заказ 107/9 Изд. № 1925 Тираж 752 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

113035, Москва, Ж-З5, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

В числителе — предел прочности образцов в кгс/смз, в знаменателе — в процентах по отношению к прочности образцов, дозревавших в воде.

Композиция для пропитки бетонных изделий, содержащая водный раствор карбоната

4 цемента, способствующим интенсификации гидратации клинкерных минералов, в том числе и трехкальциевого силиката. В результате ускоряющего действия хлористого калия при твердении цемента увеличивается количество гидроокиси кальция, которая, в свою очередь, взаимодействует с углекислым натрием по описанной выше схеме.

Для сравнения часть образцов помещают в контрольные пропиточные композиции.

Результаты испытаний бетонных образцов после выдержки их в предложенной (5) и контрольных (1 — 4) пропиточных композициях приведены в таблице.

Таблица
