Состав для исправления дефектов в документации

Состав для исправления дефектов в документации

Иллюстрации

Показать все

Реферат



пп 540897

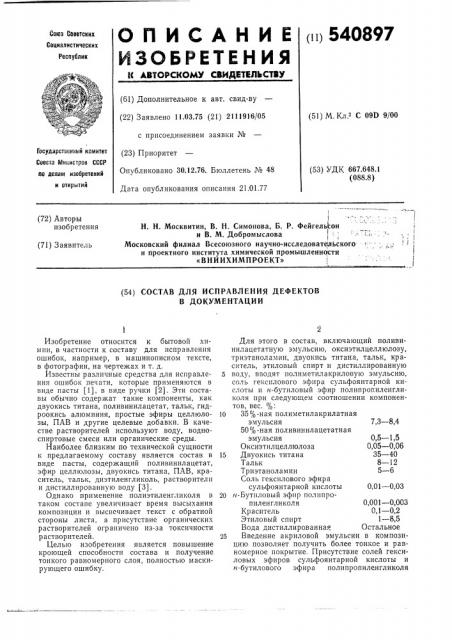

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соаз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.03.75 (21) 2111916/05 с присоединением заявки № (23) Приоритет

Опубликовано 30.12.76. Бюллетень № 48

Дата опубликования описания 21.01.77 (51) М. Кл.з С 090 9/00

Государственнык комитет

Совета Министров СССР (53) УДК 667.648.1 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Н. H. Москвитин, В. H. Симонова, Б, P. Фейгельсон и В. М. Добромыслова ".

Московский филиал Всесоюзного научно-исследовательского и проектного института химической промышленности

«ВНИИХИМПРОЕКТ» (71) Заявитель (54) СОСТАВ ДЛЯ ИСПРАВЛЕНИЯ ДЕФЕКТОВ

В ДОКУМЕНТАЦИИ

0,5 в 1,5

0,05 — 0,06

35 — 40

8 — 12

5 — 6

Изобретение относится к бытовой химии, в частности к составу для исправления ошибок, например, в машинописном тексте, в фотографии, на чертежах и т. д.

Известны различные средства для исправления ошибок печати, которые применяются в виде пасты (1), в виде ручки (2). Эти составы обычно содержат такие компоненты, как двуокись титана, поливинилацетат, тальк, гидроокись алюминия, простые эфиры целлюлозы, ПАВ и другие целевые добавки. В качестве растворителей используют воду, водноспиртовые смеси или органические среды.

Наиболее близким по технической сущности к предлагаемому составу является состав в виде пасты, содержащий поливинилацетат, эфир целлюлозы, двуокись титана, ПАВ, краситель, тальк, диэтиленгликоль, растворителп и дистиллированную воду (3).

Однако применение полиэтиленгликоля в таком составе увеличивает время высыхания композиции и высвечивает текст с обратной стороны листа, а присутствие органических растворителей ограничено из-за токсичности растворителей.

Целью изобретения является повышение кроющей способности состава и получение тонкого равномерного слоя, полностью маскирующего ошибку.

Для этого в состав, включающий поливинилацетатную эмульсию, оксиэтилцеллюлозу, триэтаноламин, двуокись титана, тальк, краситель, этиловый спирт и дистиллированную

5 воду, вводят по IèìåòèëàêðèëoBóþ эмульсию, соль гексплового эфира сульфоянтарной кислоты и и-бутнловый эфир полипропиленгликоля при следующем соотношении компонентов, вес. %:

10 35%-ная полиметилакрилатная эмульсия 7,3 — 8,4

50%-ная поливинилацетатная эмульсия

Оксиэтилцеллюлоза

15 Двуокись титана

Тальк

Триэтаноламин

Соль гексилового эфира сульфоянтарной кислоты 0,01 — 0,03

20 и-Бутиловый эфир полппропиленгликоля 0,001 — 0,003

Краситель 0,1 — 0,2

Этиловый спирт 1 — 8,5

Вода дистиллированная Остальное

25 Введение акриловой эмульсии в композицию позволяет получить более тонкое и равномерное покрытие. Присутствие солей гексиловых эфиров сульфоянтарной кислоты и и-бутилового эфира полипропиленгликоля

540897

12

15

0,5

0,05

1,5

0,06

Число качественных мазков на

100 слов

К роющая способность состава, %

Дисперсность состава, мк

Время

Высыхання нанесенного слоя, сек

Внешний вид

Состав

Текучесть состава

120

Тонкий белый однородный слой, полностью маскирующий ошибку

1 — 3

45 — 60

Текучая белая масса

Предлагаемый

95

Грубый, толстый неоднородный слой

3 — 5

60 — 80

Густая малоподвижная масса

110

Белый слой. Видны следы лопнувших пузырьков и обтекание букв. Неравномерная толщина слоя

1 — 3

45 — 60

Менее текучая белая масса, чем предлагаемая

100

Белый слой. Иногда заметно обтекание букв. Неравномерный слой

50 — 70

2 — 4

Текучая белая масса

Известный (прототип) Состав 1 содержит, вес. %: двуокись титана 38,0, тальк 10,0, оксиэтилцеллюлоза 6,0 (1 % -ный водный раствор), триэтаноламин 5,0, этиловый спирт 8,5, вода дистиллированная

8,5, поливиннлацетатная эмульсия 24,0.

Состав 2 содержит, вес. %: двуокись титана 38,0, тальк 10,0, оксицеллюлоза 6,0, вода дистиллированная 8,5, акриловая эмульсия 21,85, поливинилацетатная эмульсия 2,0, кра» ситель ультрамариновый 0,15.

Примечание. обеспечивает достижение оптимальной однородности наносимого слоя по всей его поверхности. Предлагаемая композиция содержит натриевую соль ди-н-гексилового эфира сульфоянтарной кислоты (смачиватель СВ-1017) или натриевую соль ди-(2-этил)-гексилового эфира сульфоянтарной кислоты (смачиватель

СВ-102) .

Использование водно-спиртовой смеси обеспечивает большую скорость высыхания слоя и одновременно не снияает стабильности эмульсии. Оптимальное соотношение воды и спирта в смеси равно 1: 1. С целью придания кроющему слою оттенка бумаги вводят краситель, например ультрамариновый.

Пример 1. Состав композиции, вес. %:

35%-ная полиметилакрилатная эмульсия 7,35

50% -ная поливинилацетатная эмульсия

Оксиэтилцеллюлоза

Двуокись титана

Тальк

Триэтаноламин

Натриевая соль ди-н-гексилового эфира сульфоянтарной кислоты 0,01 н-Бутиловый эфир полипропиленгликоля 0,001

Краситель ультрамариновый 0,1

Этиловый спирт 1,0

Вода Остальное

Пример 2. Состав композиции, вес. %:

35%-ная полиметилакрилатная эмульсия 8,4

50%-ная поливинилацетатная эмульсия

Оксиэтилцеллюлоза

Двуокись титана

Триэтаноламин

Тальк

Натриевая соль ди-н-гекси5 лового эфира сульфоянтарной кислоты 0,03 и-Бутиловый эфир полипропиленгликоля 0,003

Краситель фталоцианиновый голубой 0,2

Этиловый спирт 8,5

Вода Остальное

Пример 3. Состав композиции, вес. %:

35% -ная полиметилакрилатная эмульсия 7,54

50% -ная поливинилацетатная эмульсия 1,0

Оксиэтилцеллюлоза 0,06

Двуокись титана 38

20 Тальк 10

Триэтаноламин 5

Натриевая соль ди-и-гексилового эфира сульфоянтарной кислоты 0,02

25 н-Бутиловый эфир полипропиленгликоля 0,002

Краситель ультрамариновый 0,15

Этиловый спирт 8,5

Вода Остальное

30 Пример приготовления состава для исправления дефектов (в пересчете на 100 г готового продукта) .

В термостойкий стакан емкостью 300 мл помещают 20 г двуокиси титана, 5 г талька, 5 г

35 триэтаноламина, 6 г 1%-ного водного раствора оксиэтилцеллюлозы, 17 г (19,2 мл) водноспиртовой смеси (1: 1 по весу) и 0,15 г красителя ультрамаринового. Смесь перемешива540897

0,01 — 0,03

Составитель Л. Жукова

Техред А, Камышникова

Редактор T. Никольская

Корректор А. Галахова

Заказ 3008/3 Изд. № 1913 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр Сапунова, 2 ют стеклянной палочкой до достижения гомогенности, засыпают «бисер» (стеклянные шарики диаметром 1 — 2 мм) в количестве, равном объему пигментных компонентов (двуокись титана и тальк). Стакан с содержимым помещают в микромельницу с водяным охлаждением для диспергирования двуокиси и титана на 20 мин. Скорость вращения вала мешалки 2800 — 3000 об/мин. После выключения мешалки стакан удаляют из микромельницы, добавляют в него дополнительно 18 г двуокиси титана и 5 г талька. Смесь перемешивают стеклянной палочкой и проводят диспергирование в течение 25 мин, после чего мешалку выключают и содержимое стакана фильтруют через технический капрон под вакуумом для отделения «бисера». Готовую смесь переливают в предварительно взвешенный сосуд и взвешивают сосуд со смесью.

Затем добавляют 21,45 г акриловой эмульсии, 2 г поливинилацетатной эмульсии, 0,2 г натриевой соли дигексилового эфира сульфоянтарной кислоты (в виде 10%-ного водного раствора) и 0,2 г и-бутилового эфира полипропиленгликоля в виде 1%-ной водной эмульсии.

Готовое средство представляют собой текучую белую массу, дисперсность которой составляет 1 — 3 мк.

Способ применения.

Состав взбалтывают перед употреблением, удаляют его избыток с кисточки и наносят штрихами на бумагу, замазывая опечатки.

После высыхания слоя вносят исправления.

Если в результате длительного хранения происходит загущение состава, следует добавить в него 1 — 2 капли дистиллированной воды.

Время высыхания нанесенного слоя составляет 45 — 60 сек.

В таблице представлены данные сравнительных свойств предлагаемого состава и известных.

Как видно из таблицы, композиция с добавками акриловой эмульсии, соли гексилового эфира сульфоянтарной кислоты и и-бутилового эфира полппроппленглпколя дает более тонкое равномерное покрытие по всей его поверхности, обладает высокой адгезионной спо5 собностью к бумаге и кроющей способностью, что отвечает требованиям, предъявляемым к составам такого назначения.

Формула изобретения

10 Состав для исправления дефектов в документации, включающий 50 /о -ную поливинилацетатную эмульсию, оксиэтилцеллюлозу, триэтаноламин, двуокись титана, тальк, краситель, этиловый спирт и дистиллированную во15 ду, отличающийся тем, что, с целью получения однородного слоя и повышения кроющей способности, он дополнительно содержит

35%-ную поли метплакрилатную эмульсию, соль гексилового эфира сульфоянтарной кпс20 лОты и и-Оути 10вып эфир IIO;IIIIIpOllllëLHÃëèI40 ля при следующем соотношении компонентов, вес. о/о .

35%-ная полпметплакрилатная эмульсия 7,3 — 8,4

50%-ная поливинилацетатная эмульсия 0,5 в 1,5

Оксиэтпл целлюлоза 0,05 — 0,06

Двуокись титана 35 — 40

Тальк 8 — 12

30 Триэтаноламин 5 — 6

Соль гексплового эфира сульфоянтарной кислоты н-Бутиловый эфир

ПОЛППРОПИЛЕНГЛИКОЛЯ 0,001 — 0,003

Краситель 0,1 — 0,2

Этиловый спирт 1 — 8,5

Вода дистиллированная Остальное

Источники информации, прпнятыс во внимание прп экспертизе:

40 1. Патент ФРГ 2063861 кл. С 09D, 1971

2. Патент ФРГ 230948 кл. 22gl, 1966

3. Патент ФРГ 1181722 кл. 15b 7/02, 1964 (прототип).
