Клей
Патент 540898
Авторы
Клей
Иллюстрации
Реферат

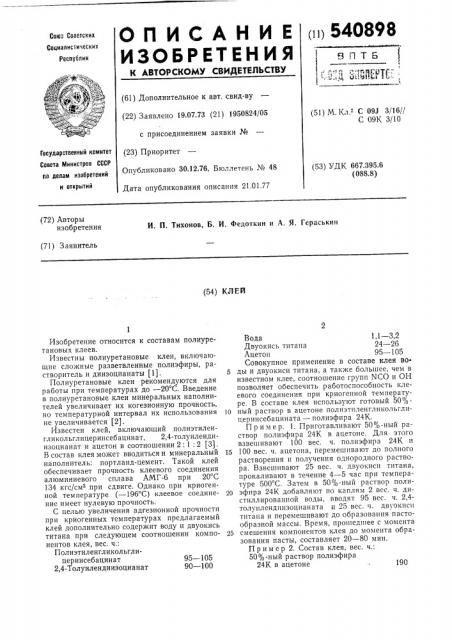

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ш 540898
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.07.73 (21) 1950824/05 с присоединением заявки № (23) Приоритет
Опубликовано 30.12.76. Бюллетень № 48
Дата опубликования описания 21.01.77 (51) М. Кл. - С 09J 3/16//
С 09К 3/10
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 667.395.6 (088.8) (72) Авторы изобретения
И, П. Тихонов, Б. И. Федоткин и А. Я. Гераськин (71) Заявитель (54) КЛЕЙ
Изобретение относится к составам полиуретановых клеев.
Известны полиуретановые клен, включающие сложные разветвленные полиэфиры, растворитель и диизоцианаты (11.
Полиуретановые клеи рекомендуются для работы при температурах до — 20 С. Введение в полиуретановые клеи минеральных наполнителей увеличивает их когезионную прочность, но температурной интервал их использования не увеличивается (2).
Известен клей, включающий полиэтиленгликольглицеринсебацинат, 2,4-толуилендиизоцианат и ацетон в соотношении 2: 1: 2 (31.
В состав клея может вводиться и минеральный наполнитель: портланд-цемент. Такой клей обеспечивает прочность клеевого соединения алюминиевого сплава АМГ-6 при 20 С
134 кгс/см2 при сдвиге. Однако при криогенной температуре (— 196 С) клеевое соединение имеет нулевую прочность.
С целью увеличения адгезионной прочности при криогенных температурах предлагаемый клей дополнительно содержит воду и двуокись титана при следующем соотношении компонентов клея, вес. ч,:
Полиэтиленгликольглицеринсебацинат 95 — 105
2,4-Толуилендиизоцианат 90 — 100
Вода 1,1 — 3,2
Двуокись титана 24 — 26
Ацетон 95 — 105
Совокупное применение в составе клея воды и двуокиси титана, а также большее, чем в известном клее, соотношение групп NCO и ОН позволяет обеспечить работоспособность клеевого соединения при криогенной температуре. В составе клея используют готовый 50 /О10 ный раствор в ацетоне полиэтиленгликольглицеринсебацината — полиэфира 24К.
Пример. 1. Приготавливают 50 /О-ный раствор полиэфира 24К в ацетоне. Для этого взвешивают 100 вес. ч. полиэфира 24К и
15 100 вес. ч. ацетона, перемешивают до полного растворения и получения однородного раствора. Взвешивают 25 вес. ч. двуокиси титана, прокаливают в течение 4 — 5 час при температуре 500 С. Затем в 50%-ный раствор поли20 эфира 24К добавляют по каплям 2 вес. ч. дистиллированной воды, вводят 95 вес. ч. 2,4толуилендиизоцианата и 25 вес. ч. двуокиси титана и перемешивают до образования пастообразной массы. Время, прошедшее с момента
25 смешения компонентов клея до момента образования пасты, составляет 20 — 80 мин.
Пр имер 2. Состав клея, вес. ч.:
50 / -ный раствор полиэфира
24К в ацетоне 190
Фор 1yла и""обретения
Составитель О, Л. Фиговский
Техред А, Камышникова Корректор А. Галахова
Редактор Т. Никольская
Заказ 3008/4 Изд. № 1913 Тираж 830 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, OK-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2
2,4-Толуилендиизоцианат
Двуокись титана
Вода дистиллированная
Пример 3. Состав клея, вес. ч.:
50%-ный раствор полиэфира
24К в ацетоне 210
2,4-Толуилепдиизоцпанат 100
Двуокись титана 26
Вода дистиллированная 3,2
Увеличение верхнего предела или уменьшение нижнего предела компонентов указанных для клея-герметика изменяют его свойства.
Клей-герметик утрачивает свою способность склеивать при температуре минус 196 С. Жизнеспособность свыше плюс 25 С не более 2 час.
При испытаниях клеевых соединений алюминиевого сплава АМГ-6 образцов, твердевших при 100 С, получают следующие значения предела прочности при сдвиге: при температуре исп ы та н и я 20 С 180 кгс/см при температуре испытания минус 196 С 142 кгс/см
Клей рекомендуется для склеивания и герметизации изделий, эксплуатируемых при криогенной температуре.
Клей, включающий полиэтиленгликольглицеринсебацинат, 2,4-толуилендиизоцианат и ацстон, отличающийся тем, что, с целью увеличения адгезионной прочности при криогенной температуре, клей дополнительно содержит воду и двуокись титана при следующем соотношении компонентов, вес. ч.:
10 Полиэтилспгликольглицсринсебацинат 95 — 105
2,4-Толуилендиизоцианат 90 — 100
Вода 1,1 — 3,2
Двуокись титана 24 — 26
15 Ацетон 95 — 105
Источники информации, принятые во внимание при экспертизе:
I. Handbook of Adhesites Ed. by Skeist J
Rein)idd N. J. 1962 333 — 360.
20 2. Новые клеи и технология склеивания, М., изд. МДНТП, 1973, с. 30 — 33.
3. Кузьмин В. Н. Состояние и перспективы разработок полиуретановых клеев. Доклад на
Всесоюзном научно-техническом совещании по
25 химии и технологии производства, переработки сырья для их производства. Владимир, 1970. В сб. тезисов. Владимир, изд. ВНИИСС, 1970, с. 15 (прототип).
