Способ укрепления скального основания сооружения плотины, например, в зоне тектонического разлома

Способ укрепления скального основания сооружения плотины, например, в зоне тектонического разлома

Иллюстрации

Показать все

Реферат

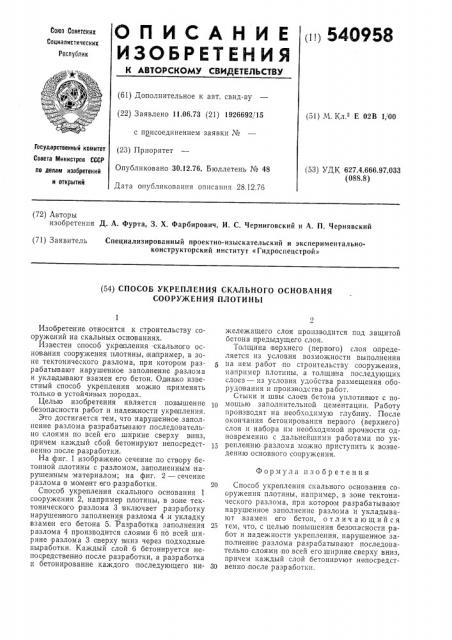

О П И С А Н И Е !i!) 540958

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.06.73 (21) 1926692/15 с пписоединением заявки Ме (23) Приоритет

Опубликовано 30.12.76. Бюллетень Ме 48

Дата опубликования описания 28.12.76 (51) М. Кл о E 02В 1, 00

Гасударственный комитет

Совета Министров СССР (53) УДК 627,4.666.97.033 (088.8) ло делам изобретений и открытий (72) Авторы изобретения Д. А. Фурта, 3. Х. Фарбирович, И. С. Черниговский и А. П. Чернявский (71) Заявитель Специализированный проектно-изыскательский и экспериментальноконструкторский институт «Гидроспецстрой» (54) СПОСОБ УКРЕПЛЕНИЯ СКАЛЬНОГО ОСНОВАНИЯ

СООРУЖЕНИЯ ПЛОТИНЪ|

Формула изобретения

Изобретение относится к строительству сооружений на скальных осно|ваниях.

Известен способ укрепления скального основания сооружения плотины, на пример, в зоне тектонического, разлома, при которо м разрабатывают нарушенное заполнение, разлома и укладывают взамен его бетон. Од|нако известный способ укрепления можно применять только в устойчивых породах, Целью изобретения является повышение безопасности работ и надежности укрепления.

Это достигается тем, что нарушенное заполнение разлома разрабатывают последовательно слоями по всей его .ширине сверху в низ, причем каждый сбой бетонируют непосредственно после разработки.

На фиг. 1 изображено сечение по створу бетонной ллотины с разломом, заполненным нарушенным материалом; на фиг. 2 — сечение разлома в момент его разработки.

Способ укрепления скального основания 1 сооружения 2, например плотины, в зоне тектонического разлома 3 включает, разработку нарушенного заполнения разлома 4 и укладку взамен его бетона 5. Разработка заполнения разлома 4 производится слоями 6 по всей ширине разлома 3 сверху в низ через подходные выработки. Каждый слой 6 бетонируется непосредственно после разработки, а разработка и бетонирование каждого последующего нижележащего слоя производится под защитой бетона предыдущего слоя.

Толщина верхнего (первого) слоя определяется из условия возможности выполнения на нем работ по строительству сооружения, например плотины, а толщи на последующих слоев — из условия удобства размещения оборудования и производства работ.

Стыки и швы слоев бетона уплотняют с помощью заполнительной цементации. Работу производят на необходимую глубину. После окончания бетонирования первого (верхнего) слоя и набора им необходимой прочности одновременно с дальнейшими работами по ук15 реплению разлома можно приступить к возведению основного сооружения.

20 Способ укрепления скального основания сооружения плотины, например, в зоне тектонического разлома, прн котором разрабатывают нару щенное заполнение разлома и укладывают взамен его бетон, о тл ич а ю щий ся

25 тем, что, с целью повышения безопасности работ и,надежности укрепления, нарушенное заполнение разлома разрабатывают последовательно слоями по всей его ширине сверху вниз, причем каждый слой бетонип ют,непосредст30 венно после разработки.

540958

Фиг. 1

Составитель Ю, Копырин

Текред А. Камышникова Корректор Л. Орлова

Редактор Т. Пилипенко

Заказ 2876/4 Изд. № 1887 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Источники информации, принятые во внимание при экспертизе:

1. Проектирование и строительство боль4 ших плотин. Под ред. А. A. Борового. М.— Л., вьвп. 1, 1966, с. 68.

2. Попов Г. Н. Разработка месторождений полезных ископаемых. М., 1963, .с. 355.
