Реферат

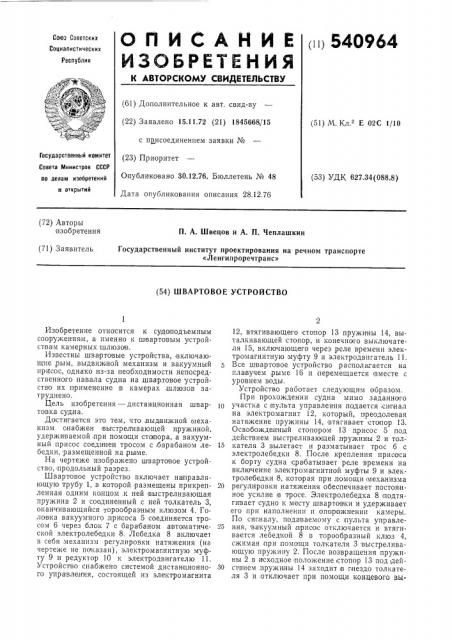

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Iii) 540964

Союз Советских

Социалистических

Республик ф (61) Дополнительное к авт. свид-ву (22) Заявлено 15.11.72 (21) 1845668/15 с присоединением заявки Хе (23) Приоритет

Опубликовано 30.12.76. Бюллетень М 48

Дата опубликования описания 28.12.76 (51) М. Кл е Е 02С 1/1О

Государственный комитет

Совета Министров СССР по аелам изобретений и открытий (53) УДК 627.34(088.8) (72) Авторы изобретения

П. А. Швецов и А. П. Чеплашкин (71) Заявитель

Государственный институт проектирования на речном транспорте

«Ленгипроречтранс» (54) ШВАРТОВОЕ УСТРОЙСТВО

Изобретение относится к судоподъемным сооружениям, а именно к швартовым у стройствам камерных шлюзов.

Известны швартовые устройства, включающие рым,,выдвижной механизм и вакуумный присос, однако из-за необходимости непосредственного навала судна на швартовое устройство их применение в камерах шлюзов затруднено.

Цель изобретения — дистанционная швартовка судна.

Достигается это тем, что,выдвижной ыеханизм снабжен вьгстреливающей пружиной, удерживаемой при помощи стопора, а вакуумный присос соединен тросом с,барабаном лебедки, размещенной на,рыме.

На чертеже изображено швартовое устройство, продольный разрез.

Швартовое устройство включает на правляющую трубу 1, в которой размещены прикрепленная одним концом к ней выстреливающая пружина 2 и соединенный с ней толкатель 3, оканчивающийся торообразHbIM клюзом 4. Го. ловка вакуумного, присоса 5 соединяется тросом 6 через блок 7 с барабаном а втоматической электролебедки 8. Лебедка 8 включает в себя .механизм регулировки натяжения (на чертеже не показан), электромагнитную муфту 9 и редуктор 10 к электродвигателю 11.

Устройство снабжено системой дистанпионного управления, состоящей из электромагнита

12, втягивающего стопор 13 пружины 14, выталкивающей стопор, и конечного выключателя 15, включающего через реле времени электромагнитную муфту 9 и электродвигатель 11.

Все швартовое устройство располагается на пла вучем,рыме 16 и перемещается вместе с уровнем воды.

Устройство работает следующим образом.

При прохождении судна мимо заданного

10 участка с пульта управления .подается cHI íàë на электромагнит 12, который, преодолевая натяжение пружины 14, втягивает стопор 13.

Освобожденный стопором 13 присос 5 под действием выстреливающей .пружины 2 и тол15 кателя 3 вылетает и разматывает трос 6 с электролебедки 8. После крепления присоса к борту судна сра батывает реле времени на включение электромагнитной муфты 9 и электролебедки 8, которая при,помощи механизма

20 регулировки натяжения обеспечивает постоянное усилие в тросе. Электролебедка 8 подтягивает судно к месту швартовки и удерживает его при наполнении и опорожнении камеры.

По сигналу, подаваемому с пульта управле25 ния, вакуумный присос отключается и втягивается лебедкой 8 в торообразный клюз 4, сжимая при,помощи толкателя 3 выстреливающую пружину 2. После возвращения пружины 2 в исходное положение стопор 13 под дей30 ствием,пружины 14 заходит е гнездо толкателя 3 и отключает при помощи концевого вы540964

Составитель С. Левин

Текред А. Камышникова Корректор Л. Орлова

Редактор Т. Пилипенко

Заказ 2876/9 Изд. № 1887 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ключателя 15 электродвигатель лебедки 8 и электромагнитную муфту 9. Схема устройства го она к следующему циклу швартовки.

Формула изобретения

Швартовое устройство, включающее выдвижной механизм и вакуумный присос, устаповленные на рыме, отл ич а ющееся тем, что, с целью дистанционной швартовки судна, выдвижной механизм снабжен выстреливающей пружиной, удерживаемой при помощи стопора, а вакуумный присос соединен тросом с бара баном лебедки, размещенной на рыме.
