Пространственное покрытие
Патент 541003
Авторы
Классы МПК
Пространственное покрытие
Иллюстрации
Реферат

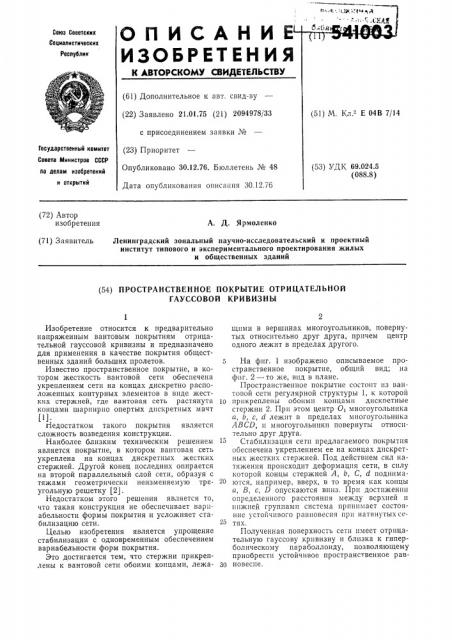

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублнк (61) Дополнительное к авт. свид-ву (22) Заявлено 21.01.75 (21) 2094978/33 с присоединением заявки № (23) Приоритет
Опубликовано 30.12.76. Бюллетень № 48
Дата опубликования описания 30.12.76
Государственный комитет
Совета Министров СССР ло делам изобретений и открытий (72) Автор изобретения
А. Д. Ярмоленко (71) Заявитель
Ленинградский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (54) ПРОСТРАНСТВЕННОЕ ПОКРЫТИЕ ОТРИЦАТЕЛЪНОИ
ГАУССОВОЙ КРИВИЗНЫ
Изобретение относится к предварительно напряженным вантовым покрытиям отрицательной гауссовой кривизны и предназначено для применения в качестве покрытия общественных зданий больших пролетов.
Известно пространственное покрытие, в котором жесткость вантовой сети обеспечена укреплением сети на концах дискретно расположенных контурных элементов в виде жестких стержней, где вантовая сеть растянута концами шарнирно опертых дискретных мачт
М.
Недостатком такого покрытия является сложность возведения конструкции.
Наиболее близким техническим решением является покрытие, в котором вантовая сеть укреплена на концах дискретных жестких стержней. Другой конец последних опирается на второй параллельный слой сети, образуя с тяжами геометрически неизменяемую треугольную, решетку (2).
Недостатком этого решения является то, что такая конструкция не обеспечивает вариабельности формы покрытия и усложняет стабилизацию сети.
Целью изобретения является упрощение стабилизации с одновременным обеспечением вариабельности форм покрытия.
Это достигается тем, что стержни прикреплены к вантовой сети обоими концами, лежащими в вершинах многоугольников, повернутых относительно друг друга, причем центр одного лежит в пределах другого.
5 На фиг. 1 изображено описываемое пространственное покрытие, общий вид; на фпг. 2 — то же, впд в плане.
Пространственное покрытие состоит нз вантовой сети регулярной структуры 1, к которой
1о прикреплены обоими концами дискпетные стержни 2. При этом центр 0 многоугольника а, b, с, d лежит в пределах многоугольника
АВСВ, и многоугольники повернуты относительно друг друга.
Стабилизация сети предлагаемого покрытия обеспечена укреплением ее на концах дискретных жестких стержней. Под действием сил натяжения происходит деформация сети, в силу которой концы стержней А, b, С, d поднпма20 ются, например, вверх, в то время как концы а, В, с, D опускаются вниз. Прп достижении определенного расстояния между верхней и нижней группамп система принимает состояние устойчивого равновесия при натянутыхсетях, 7Полученная поверхность сети имеет отрицательную гауссову кривизну и близка к гиперболическому параболлоиду, позволяющему приобрести устойчивое пространственное рав30 новесие.
541003
Фиг. 1
Возможность менять расположение стержней позволяет широко варьировать форму по.
l3cpxFIocTH покрытия.
Стабилизация покрытия может производиться за счет натяжения сети на конец одного из контурных элементов и не представляет монтажной сложности.
Для транспортировки конструкция покрытия может быть уложена в компактный узел и затем смонтирована на площадке.
Формула изобретения
Пространственное покрытие отрицательной гауссовой кривизны, включающее предварительно напряженную вантовую сеть, укрепленную на дискретно расположенных контурных элементах в виде жестких стержней, отл ич а ю щ е е с я тем, что, с целью упрощения стабилизации с одновременным обеспечением вариабельности форм покрытия, стержни прикреплены к вантовой сети каждый обоими концами, лежащими в вершинах многоугольников, повернутых относительно друг друга, причем центр одного лежит в пределах другого.
Источники информации, принятые во внимание при экспертизе:
1. Фрей Отто и Фридрих-Карл Шлейер.
15 Тентовые и вантовые строительные конструкции, М., «Стройиздат», 1970, с. 77.
2. Авт. св. Хо 305248, кл. Е 04b 7/14, 1969.
54I003
Составитель Б. Мухин
Техред А. Камышникова
Корректор Л. Орлова
Редактор Г. Кузьмина
Типография, пр. Сапунова, 2
Заказ 2882/8 Изд. Лз 1889 Тираж 882 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
l13035, Москва, Ж-З5, Раушская наб., д. 4/5
