Реферат



пп 54Ю73

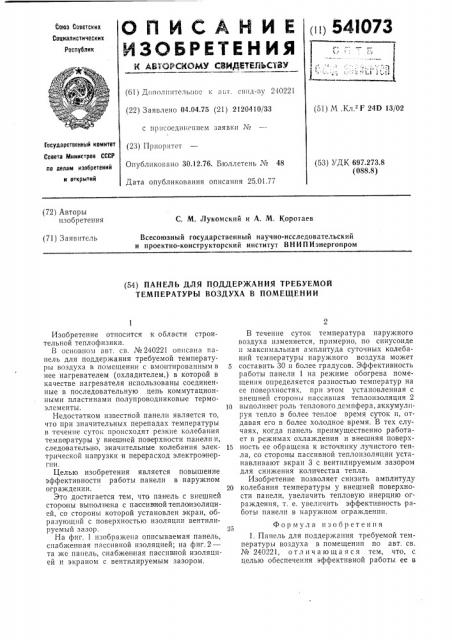

Союз Советских

Социалистических

Республик (б1) Дополнительное к авг. свид-ву 240221 (22) Заявлено 04.04.75 (21) 2120410/33 (51) М .Кл, F 24D 13/02 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритег

Опубликовано 30.12.76. Бюллетень № 48

Дата опубликования описания 25.01.77 (53) УДК 69?.273.8 (088.8) (72) Авторы изобретения

С. М. Лукомский и А. М. Коротаев

Всесоюзный государственный научно-исследовательский и проектно-конструкторский институт В Н И П Иэнергопром (71) Заявитель (54) ПАНЕЛЬ ДЛЯ ПОДДЕРЖАНИЯ ТРЕБУЕМОЙ

ТЕМП ЕРАТУР Ъ| ВОЗДУХА В ПОМЕЩЕ Н И И

Изобретение относится к области строительной теплофизики.

В основном авт, св. № 240221 описана панель для поддержания требуемой температуры воздуха в помещении с вмонтированным в нее нагревателем (охладителем,) в которой в качестве нагревателя использованы соединенные в последовательную цепь коммутационными пластинами полупроводниковые термоэлементы.

Недостатком известной панели является то, что при значительных перепадах температуры в течение суток происходят резкие колебания температуры у внешней поверхности панели и, следовательно, значительные колебания электрической напрузки и перерасход электроэнергии.

Целью изобретения является повышение эффективности работы панели в наружном ограждении.

Это достигается тем, что пан ель с внешней стороны выполнена с пассивнойтеплоизоляцией, со стороны которой установлен экран, образующий с поверхностью изоляции вентилируемый зазор.

На фиг. 1 изображена описываемая панель, снабженная пассивной изоляцией; на фиг.2— та же панель, снабженная пассивной изоляцией и экраном с вентилируемым зазором.

В течение суток температура наружного воздуха изменяется, примерно, по синусоиде и максимальная амплитуда суточных колебаний температуры наружного воздуха может

5 составить 30 и более градусов. Эффективность работы панели 1 на режиме обогрева помещения определяется разностью температур на ее поверхностях, при этом установленная с внешней стороны пассивная теплоизоляция 2

10 выполняет роль теплового демпфера, аккумулируя тепло в более теплое время суток и, отдавая его в более холодное время. В тех случаях, когда панель преимущественно работает в режимах охлаждения и внешняя поверх15 ность ее обращена к источнику лучистого тепла, со стороны пассивной теплоизоляции устанавливают экран 3 с вентилируемым зазором для снижения количества тепла.

Изобретение позволяет снизить амплитуду

20 колебания температуры у внешней поверхности панели, увеличить тепловую инерцию огражденпя, т. е. увеличить эффективность работы панели в нарухкном ограждении, Формула изобретения

1, Панель для поддержания требуемой температуры воздуха в помещении по авт. св. № 240221, отличающаяся тем, что, с целью обеспечения эффективной работы ее в

541073

Составитель Л. Булгакова

Техред Е. Петрова

Редактор Г. Кузьмина

Корректор Е. Хмелева

Заказ 2886/7 Изд. № 1906 Тираж 1003 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )I(-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 наружном ограждении, панель с внешней стороны выполнена с пассивной теплоизоляцией.

2. Панель, по,п. 1, отл ич а ющ а я ся тем, 0То со стороны пассивной теплоизоляции оиа выполнена с экраном, образующим с поверхностью изоляции вентилируемый зазор
