Установка для сушки круп

Установка для сушки круп

Иллюстрации

Показать все

Реферат

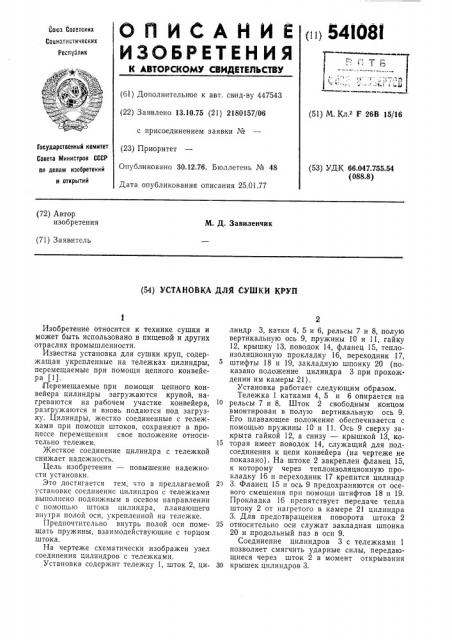

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р> 54l08I

Йоюз Советских

Социалистических

Республик б (61) Дополнительное к авт. свид-ву 447543 (22) Заявлено 13.10.75 (21) 2180157/06 с присоединением заявки № (23) Приоритет

Опубликовано 30.12.76. Бюллетень № 48

Дата опубликования описания 25.01.77 (51) М..Кл.2 F 26B 15/16

Государственный комитет

Совета Министров СССР па делам изобретений н открытий (53) УДК 66.047.755.54 (088.8) (72) Автор изобретения

М. Д. Завиленчик (71) Заявитель (54) УСТАНОВКА ДЛЯ СУШКИ КРУП

Изобретение относится к технике сушки и может быть использовано в пищевой и других отраслях промышленности.

Известна установка для сушки круп, содержащая укрепленные на тележках цилиндры, перемещаемые при помощи цепного конвейера (11.

Перемещаемые при помощи цепного конвейера цилиндры загружаются крупой, нагреваются на рабочем участке конвейера, разгружаются и вновь подаются под загрузку. Цилиндры, жестко соединенные с тележками при помощи штоков, сохраняют в процессе перемещения свое положение относительно тележек.

Жесткое соединение цилиндра с тележкой снижает надежность.

Цель изобретения — повышение надежности установки.

Это достигается тем, что в предлагаемой установке соединение цилиндров с тележками выполнено подвижным в осевом направлении с помощью штока цилиндра, плавающего внутри полой оси, укрепленной на тележке.

Предпочтительно внутрь полой оси помещать пружины, взаимодействующие с торцом штока.

На чертеже схематически изображен узел соединения цилиндров с тележками.

Установка содержит тележку 1, шток 2, ци2 линдр 3, катки 4, 5 и 6, рельсы 7 и 8, полую вертикальную ось 9, пружины 10 и 11, гайку

12, крышку 13, поводок 14, фланец 15, теплоизоляционную прокладку 16, переходник 17, 5 штифты 18 и 19, закладную шпонку 20 (показано положение цилиндра 3 при прохождении им камеры 21).

Установка работает следующим образом.

Тележка 1 катками 4, 5 и 6 опирается на

1О рельсы 7 и 8. Шток 2 свободным концом вмонтирован в полую вертикальную ось 9.

Его плавающее положение обеспечивается с помощью пружины 10 и 11. Ось 9 сверху закрыта гайкой 12, а снизу — крышкой 13, ко15 торая имеет поводок 14, служащий для подсоединения к цепи конвейера (на чертеже не показано). На штоке 2 закреплен фланец 15, к которому через теплоизоляционную прокладку 16 и переходник 17 крепится цилиндр

2з 3. Фланец 15 и ось 9 предохраняются от осевого смещения при помощи штифтов 18 и 19.

Прокладка 16 препятствует передаче тепла штоку 2 от нагретого в камере 21 цилиндра

3. Для предотвращения поворота штока 2

25 относительно оси служат закладная шпонка

20 и продольный паз в оси 9.

Соединение цилиндров 3 с тележками 1 позволяет смягчить ударные силы, передающиеся через шток 2 в момент открывания

30 крышек цилиндров 3, 541081

Формула изобретения

Составитель В. 8акар

Техред Е. Петрова

Редактор Т. Рыбалова

Корректор Т. Гревцова

Заказ 2897/3 Изд. № 1898 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Установка для сушки круп по авт. св. № 447543, отличающаяся тем, что, с целью повышения надежности, соединение цилиндров с тележками выполнено подвижным в осевом направлении с помощью штока цилиндра, плавающего внутри полой осп, укрепленной на тележке.

2. Установка по и. 1, отличающаяся тем, что внутрь полой оси помещены пружи1ibI, взаимодействующие с торцом штока.

Источники информации, принятые во внимание при экспертизе

1. Авт. св. № 447543, кл. F 2бВ 15/16, 1971 (прототип) .
