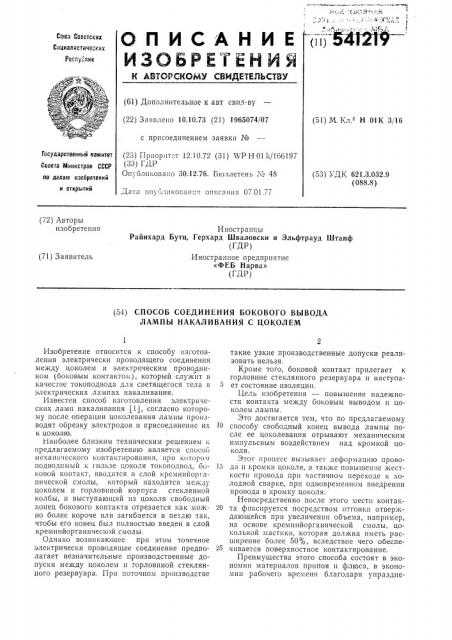

ОПИСЛНИЕ

ИЗОБРЕТЕНИЯ а:г " гтл„ (1-1) 5472Т9

Со1оэ Саветскнх

Соцналнстнческнх

Реслуслнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свил-ву (22) Заявлено 10.10.73 (21) 1965074/07 с присоединением заявки № (5I) M. Кл Н 01К 3/16

Гасударственный комнтет

Совета Министров СССР ао делам нзабретений и открытий (23) Приоритет 12.10.72 (31) %Р Н 01 1с/166197 (33) ГДР

Опубликовано 30.12.76. Бюллетень ¹ 48 (53) УДК 621.3.032.9 (088.8) Дата опубликогаш: описания 07.01.77 (72) Авторы изобретения

Иностранцы

Райнхард Бутц, Герхард Шваловски и Эльфтрауд Штапф (ГДР) Иностранное предприятие

«ФЕБ Нарва» (ГДР) (71) Заявитель (54) СПОСОБ СОЕДИНЕНИЯ БОКОВОГО ВЫВОДА

ЛАМПЫ НАКАЛИВАНИЯ С ЦОКОЛЕМ

Изобретение относится к способу изготовления электрически проводящего соединения между цоколем и электрическим проводни(боковым KQFITBI(TQAI) > KQTopbIH ca1$AcIIT B качестве токоподвода для светящегося тела в электрических лампах накаливания.

Известен способ изготовления электрических ламп накаливания (1), согласно которому после операции цоколеваиия лампы производят обрезку электродов и присоединение их к цоколю.

Наиболее близким техническим решением к предлагаемому изобретению является способ мехашгчсского контактирования, ири котором иодводимый к гильзе цоколя токоподвод, боковой контакт, вводится в слой кремнийоргаиической смолы, который находится ъ!еткд! цоколем и горловиной корпуса стеклянной колбы, и выступающий из цоколя свободный конец бокового контакта отрезается как можно более короче или загибается в петлю так, чтобы его конец был полностью введен в слой кремнийорганической смолы.

Однако возникающее при этом точечное электрически проводящее соединение предполагает незначительные производственные допуски между цоколем и горловиной стеклянного резервуара. При поточиом производстве такие узкие производственные допуски реализовать нельзя.

Кроме того, боковой контакт прилегает к горловине стеклянного резервуара и наступает состояние изоляции.

Цель изобретения — повышение надежности контакта между боковым выводом и цоколем лампы.

Это достигается тем, что по предлагаемому

10 способу свободный конец вывода лампы после ее цоколеванпя отрывают механическим импульсным воздействием над кромкой цоколя.

Этот проиесс вызывает деформацшо прово15 Да и кромки цоколя, а также повышение жесткости провода при частичном переходе к холодной сварке, при одновременном внедрении провода в кромку цоколя.

Непосредственно после этого место контак20 та фиксируется посредством отгонки отверждающейся при увеличении объема, например, на основе кремнийорганической смолы, цокольной мастики, которая должна иметь расширение более 50%, вследствие чего обеспе25 чивается поверхностное контактирование.

Преимущества этого способа состоят в экономии материалов припоя и флюса, в экономии рабочего времени благодаря упраздне541219

Сос: а ил" ель E. Горбачева

Техред Е. Петрова Корректор Т. Добровольская

Редактор E. Kàpàóëñoà

Заказ 289!,, 18 Из.". М 180. Тираж 953 Подписное

Цг11.11!Г1г1 Государстг>спного комитета Совета Министров СССР по делам изобретений и открыт1ш

113035, Москва, 7К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 ни10 техно 10111 1=cI;0II Операции последу10щей пайки, в улучшении качества и в возможности применения материалов, плохо подда1ощихся пайке.

На чертеже схематически показана часть цоколя и горловины баллона универсальной лампы.

Цоколь 1 универсальной лампы с помощью цокольной мастики 2 прикреплен к горловине баллона 3 стеклянной колбы. Боковой контакт 4 лампы накаливания выведен между горловиной 3 стеклянного баллона и цокольII0H мастикой 2 иад кромкой цоколя. Посредством приложешгя силы P к боковому контакту 4 лампы накаливания последний посредством механического импульсного воздействия отрывается под углом а.

Сила P папрагляется по диаметру бокового контакта 4 лампы накаливания и при диаметре проволоки около 0,3 мм составляет в универсальных лампах около 2 кг. На практике для угла а задаются определенные границы.

Нижнее граничное значение угла а леукпт около 20, так как при меньшем угле инструмент для захватывания бокового контакта 4 лампы накаливания не может прикладываться к боковому контакту.

Верхняя граница угла а лежит около 60 .

Большего угла необходимо избегать, так как

5 в противном случае желаемого эффекта сцепление бокового контакта 4 лампы накаливания с цокольной мастикой цоколя — не достигается.

10 Формула изобретения

Способ соединения бокового вывода лампы иакалиганпя с цоколем, присоединяемым к шейке стеклянного баллона с помощью быстроотвсрдсвающей мастикII, о т л и 1 а ю щ и йся тем, что, с целью повышения надежности контакта между боковым выводом и цоколем лампы, свободный конец вывода лампы после сс цоколевания отрывают механическим импульсным воздействием над кромкой цоколя.

Источники информации, принятые го внимание при экспертизе. !. Орлов Н. Н. Автоматизированная линия сборки электрических ламп накаливания, 1965, с. 23 — 24 (аналог) .

2. Патент ГДР № 51931, кл. 21f 37, 1966 (прототип) .
