Состав для крепления цоколя к баллону лампы накаливания
Патент 541220
Авторы
Состав для крепления цоколя к баллону лампы накаливания
Иллюстрации
Реферат

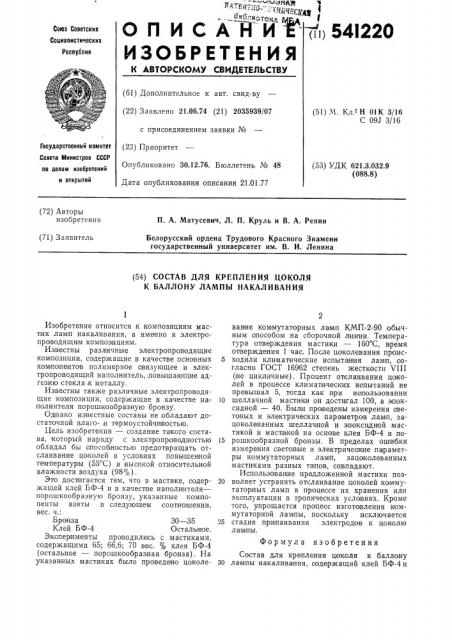

ОП ИСАНИНА
ИЗОБРЕТЕНИЯ р 54!220
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.06.74 (21) 2035939/07 с присоединением заявки № (51) М. Кл. Н 01К 3/16
С 09J 3/16
Совета Министров СССР по делам изобретений н открытий (53) УДК 621.3.032.9 (088.8) Опубликовано 30.12.76. Бюллетень № 48
Дата опубликования описания 21.01.77 (72) Авторы изобретения
П. А. Матусевич, Л. П. Круль и В. А, Репин (71) Заявитель
Белорусский ордена Трудового Красного Знамени государственный университет им. В. И. Ленина (54) СОСТАВ ДЛЯ КРЕПЛЕН ИЯ ЦОКОЛЯ
К БАЛЛОНУ ЛАМП Ъ1 НАКАЛ И ВАН ИЯ
Государственный комитет (23) Приоритет
Изобретение относится к композициям мастик лам п накаливания, а именно к электропроводящим композициям.
Изввстны разл ичные электропронодящие композиции, содержащие в качестве основных коMiIIQIHBHToâ полимерное связующее и электропроводящий наполн итель, ловышающие адгезию .стекла,к металлу.
Известны также различные электропроводящие композиции, содержащие в качестве наполнителя порошкообразную бронзу.
Од пако. известные составы не обладают достаточной влага- и термоустойчивостью.
Цель изобретения — создание такого состава, который наряду с элекнропроводностью обладал бы способностью предотвращать отслаивание цоколей в условиях повышенной температуры (55 С) и высокой относительной влажности воздуха (98%).
Это досвигается тем, что в мастике, содержащей клей БФ-4 и в качестве наполн ителя— по рошкообразную бронзу, указанные ком поненты взяты в следующем соотношении, вес. ч.:
Брошена а 30 — 35
Клей БФ-4 Остальное.
Экспер имвнты проводили сь с мастиками, содержащими 65; 66,6; 70 .вес. % клея БФ-4 (остальное — порошкюобр ашная бронза) . На указанных мастиках было проведено цоколе,у - -- ЩЦ Ъ ттиб ван ие коммутаторных ламп КМП-2-90 обычным способом на сборочной линии. Темлература отверждения мастики — 160 С, время отверждения 1 час. После цоколевания проис5 ходили климатические испытания лам п, согласно ГОСТ 16962 степень жесткости VIII (не цикличные). Процент отслаивания цоколей в процессе климатических испытаний не превышал 5, тогда как при использовании
)0 шеллачной мастики он достигал 100, а эпоксидной — 40. Были проведены измерения авето вых и электричвских пара метров лам|п, зацоколеванных шеллачной и эпоксиднюй мастикой и мастоокой на основе клея БФ-4 и по15 рошкообразной бронзы. В пределах ошибки измерения световые и электричеакие параметры коммутаторных ламп, зацоколвванных мастиками разных типов, совпадают.
Использование предложенной мастики поз20 валяет устранить отслаивание цоколей коммутаторных ламп в процессе их хранения или экаплуатации в тропических условиях. Кроме того, упрощается процесс изготовления кюммутаторной лам пы, поскольку исключается
25 стадия припаивания электродов к цоколю лампы.
Фор мул а изобретения
Состав для крепления цоколя к балла ну
30 лампы накаливания, содержащий клей БФ-4и
541220
Составитель В. Гоняапова
Редактор И. Грузова Техред А. Камышникова Корректор И. Позняковская
Заказ 3003/15 Изд. M 1922 Тираж 963 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, К-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2 электропроводящий наполнитель — порошкообразную бронзу, о тл и ч а ю шийся тем, что, с целью повышения его влага- и термоустойчивости, указанные компоненты взяты в следующем соотношении, вес. ч.:
Бронза
Клей БФ-4
