Реферат

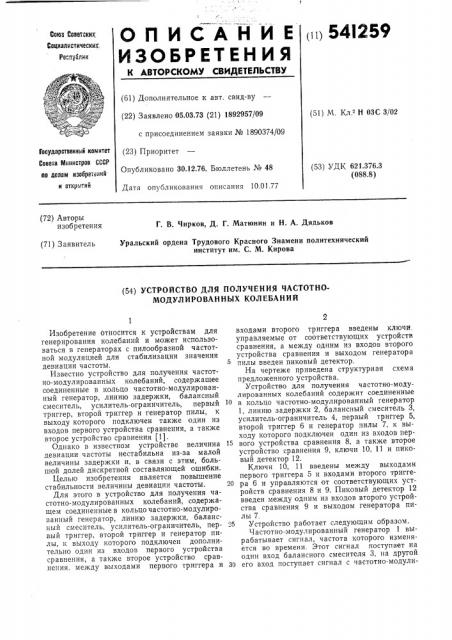

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ i0 54!259

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.03.73 (21) 1892957/09 с присоединением заявки № 1890374/09 (23) Приоритет

Опубликовано 30.12.76. Бюллетень № 48

Дата опубликования описания 10.01.77 (51) M. Кч 2 Н ОЗС 3/02

Государственный комитет

Совета Министров СССР (53) УДК 621.376.3 (088.8) но делам изобретений и открытий (72) Авторы изобретения

Г. В. Чирков, Д. Г. Матюнин и Н. A. Дядьков (71) Заявитель

Уральский ордена Трудового Красного Знамени политехнический институт им. С. М. Кирова (54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ЧАСТОТНОМОДУЛИРОВАННЪ|Х КОЛЕБАНИЙ

Изобретение относится к устройствам для генерирования колебаний и может использоваться в генераторах с пилообразной частотной модуляцией для стабилизации значения девиации частоты.

Известно устройство для получения частотно-модулированных колебаний, содержащее соединенные в кольцо частотно-модулированный генератор, линию задержки, балансный смеситель, усилитель-ограничитель, первый триггер, второй триггер и генератор пилы, к выходу которого подключен также один из входов первого устройства сравнения, а также второе устройство сравнения (1).

Однако в известном устройстве величина девиации частоты нестабильна из-за малой величины задержки и, в связи с этим, большой долей дискретной составляющей ошибки.

Целью изобретения является повышение стабильности величины девиации частоты.

Для этого в устройство для получения частотно-модулированных колебаний, содержащем соединенные в кольцо частотно-модулированный генератор, линию задержки, балансный смеситель, усилитель-ограничитель, первый триггер, второй триггер и генератор пилы, к выходу которого подключен дополнительно один из входов первого устройства сравнения, а также второе устройство сравнения. между выходами первого триггера и входами второго триггера введены ключи, управляемые от соответствующих устройств сравнения, а между одним из входов второго устройства сравнения и выходом генератора пилы введен пиковый детектор.

На чертеже приведена структурная схема предложенного устройства.

Устройство для получения частотно-модулированных колебаний содержит соединенные

10 в кольцо частотно-модулированный генератор

1, линию задержки 2, балансный смеситель 3, усилитель-ограничитель 4, первый триггер 5, второй триггер 6 и генератор пилы 7, к выходу которого подключен один из входов пер15 вого устройства сравнения 8, а также второе устройство сравнения 9, ключи 10, 11 и пиковый детектор 12.

Ключи 10, 11 введены между выходами первого триггера 5 и входами второго тригге20 ра 6 и управляются от соответствующих устройств сравнения 8 и 9. Пиковый детектор 12 введен между одним из входов второго устройства сравнения 9 и выходом генератора пилы 7.

25 Устройство работает следующим образом.

Частотно-модулированный генератор 1 вырабатывает сигнал, частота которого изменяется во времени. Этот сигнал поступает на один вход балансного смесителя 3, на другой

30 его вход поступает сигнал с частотно-модули541259
