Реферат



;«) 54I 301

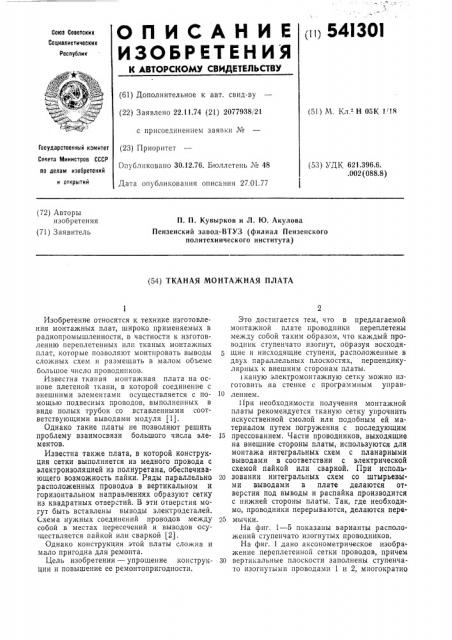

ОЛ ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 22.11.74 (21) 2077938 21 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.12,76. Бюллетень ¹ 48

Дата опубликования описания 27.01.77 (51) М. Кл "- Н 05К 1/18

Гасударственный комитет

Совета Министров СССР ло делам изобретений н открытий (53) УДК 62).396.6. .002 (088.8) (72) Авторы изобретения (71) Заявитель

П. П. Кувырков и Л, Ю. Акулова

Пензенский завод-ВТУЗ (филиал Пензенского политехнического института) (54) ТКАНАЯ МОНТАЖНАЯ ПЛАТА

Изобретение относится к технике изготовления монтажных плат, широко применяемых в радиопромышленности, в частности к изготовлению переплетенных илп тканых монтажных плат, которые позволяют монтировать выводы сложных схем и размещать в малом объеме большое число проводников.

Известна тканая монтажная плата на основе плетеной ткани, в которой соединение с внешними элементами осуществляется с помощью подвесных проводов, выполненных в виде полых трубок со вставленными соответствующими выводами модуля (1).

Однако такие платы не позволяют решить проблему взаимосвязи большого числа элементов.

Известна также плата, в которой конструкция сетки выполняется из медного провода с электроизоляцией из полиуретана, обеспечивающего возможность пайки, Ряды параллельно расположенных проводов в вертикальном и горизонтальном направлениях образуют сетку из квадратных отверстий. В эти отверстия могут быть вставлены выводы электродеталей.

Схема нужных соединений проводов между собой в местах пересечений и выводов осуществляется пайкой или сваркой (2).

Однако конструкция этой платы сложна и мало пригодна для ремонта.

Цель изобретения — упрощение конструкции и повышение ее ремонтопригодности.

Это достигается тем, что в предлагаемой монтажной плате проводники переплетены между собой таким образом, что каждый проводник ступенчато изогнут, образуя восходящие и нисходящие ступени, расположенные в двух параллельных плоскостях, перпендикулярных к внешним сторонам платы. т каную электромонтажную сетку можно изготовить на стенке с программным управ10 лением.

11ри необходимости получения монтажной платы рекомендуется тканую сетку упрочнить искусственной смолой или подобным ей материалом путем погружения с последующим

15 прессованием. Части проводников, выходящие на внешние стороны платы, используются для монтажа интегральных схем с планарными выводами в соответствии с электрической схемой пайкой или сваркой. При исполь.

20 зовании интегральных схем со штырьевыми выводами в плате делаются от. верстия под выводы и распайка производится с нижней стороны платы. Так, где необходимо, проводники перерываются, делаются перв.

25 мычки.

На фиг. 1 — 5 показаны варианты расположений ступенчато изогнутых проводников.

На фиг. 1 дано аксонометрическое изображение переплетенной сетки проводов, причем

30 вертикальные плоскости заполнены ступенчато изогнутыми проводами 1 и 2, многократно

541301

2 выходящими с определенным шагом на внешние стороны платы. На фиг. 2 приведена 1;артина переплетений проводов, которые на внешней стороне платы не пересекаются друг с другом, а образуют фигуру, продолжение сторон которой дает квадрат, на фиг. 3— аксонометрическое изображение переплетенной сетки проводов 1 и 2, когда линии, выходящие на внешние плоскости, пересекаются друг с другом. На фиг. 4 показана картина переплетений проводов на внешней стороне платы, на фиг. 5 показана часть монтажной платы после упрочнения искусственной смолой 3.

Конструкция монтажной платы удовлетворяет таким важнейшим требованиям, как автоматизация производства, высокая производительность в сочетании с экономичностью и технологичностью, высокая плотность монтажа и доступность для внесения изменений в схему.

Формула изобретения

Тканая монтажная плата, состоящая из переплетенных в продольном и поперечном

5 направлениях изолированных проводников, образующих квадратные отверстия под выводы элементов, с точками пересечения и разрывов проводников, отличающаяся тем, что, с целью упрощения конструкции и повышения

10 ее ремонтопригодности, проводники переплетены между собой таким образом, что каждый проводник ступенчато изогнут, образуя восходящие и нисходящие ступени, расположенные в двух параллельных плоскостях, перпен15 дикулярных к внешним сторонам платы.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3631298, кл. 317 — 101, 1971.

20 2. Патент ГДР № 72039, кл. 21 а 4.75, 1970 (прототип).

i 1 (! 1

I I ф 2.!

I J — — 1

1 !

I

1 r

1 ! — --- — -4

1 ! !

I 1

I I

I

I!

I

j.!

1

-

I !

l 1

l

I I

1 !

1 с

541301 (+ ! ! ! ! .1 !

Риа. Ф
