Способ рафинирования алюминия

Способ рафинирования алюминия

Иллюстрации

Показать все

Реферат

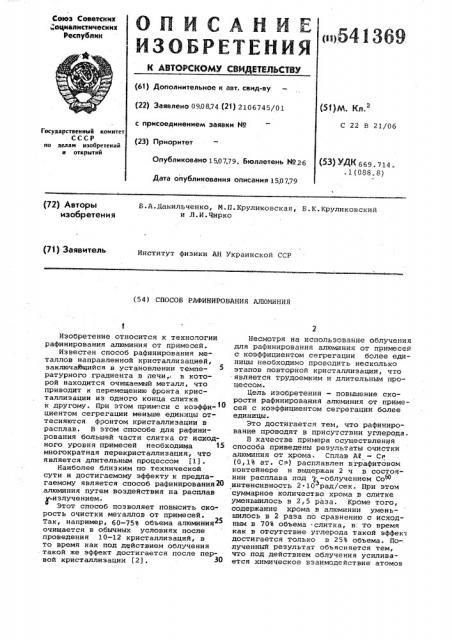

Союз Советскик

;„оциалистичесиик

Республик рц54 1369 (61) Дополнительное к авт. свид-ву (22) Заявлено 0908.74 (21) 2106745/01 с присоединением заявки ¹ (5 ) М )(2

С 22 В 21/06

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет (5З) УД 669 . 714 . . 1 (088. 8) Опубликовано 150779„Бюллетень №26

Дата опубликования описания 1507,79 (72) Авторы изобретения

Б.А.Данильченко, М. П. Круликовская, Б.К. Круликовский и Л.И. 1ирко (71) Заявитель

Институт физики AH Украинской CCP (54) СПОСОБ РАФИНИРОВАНИЯ АЛЮМИНИЯ

Изобретение относится к технологии рафинирования алюминия от примесей.

Известен способ рафинирования металлов направленной кристаллизацией, заключающийся в установлении температурного градиента в печи, в которой находится очищаемый металл, что приводит к перемещению фронта кристаллизации из одного конца слитка к другому. При этом примеси с коэффи- 0 циентом сегрегации меньше единицы оттесняются фронтом кристаллизации в расплав. В этом способе для рафинирования большей части слитка от исходного уровня примесей необходима 15 многократная перекристаллизация, что является длительным процессом (1).

Наиболее близким по технической сути и достигаемому. эффекту к предлагаемому является способ рафинирования20 алюминия путем воздействия на расплав -излучением.

Этот способ позволяет повысить скорость очистки металлов от примесей.

Так, например, 60-75% объема алюминия очищается в обычных условиях после проведения 10-12 кристаллизаций, в то время как под дЕйствием облучения такой же эффект достигается после первой кристаллизации (23. 30

Несмотря на использование облучения для рафинирования алюминия от примесей с коэффициентом сегрегации более единицы необходимо проводить несколько этапов повторной кристаллизации, что является трудоемким и длительным процессом.

Цель изобретения — повышение скорости рафинирования алюминия от примесей с коэффициентом сегрегации более единицы.

Это достигается тем, что рафинирование проводят в присутствии углерода.

В качестве примера осуществления способа приведены результаты очистки алюьжния от хрома. Сплав Ае — Си (0,1Ъ ат. С ) расплавлен вграфитовом контейнере и выдержан 2 ч в состоянии расплава под 1 -облучением Со интенсивность 2 ° 10 рад/сек. При этом суммарное количество хрома в слитке уменьшилось в 2,5 раза. Кроме того, содержание хрома в алюминии уменьшилось в 2 раза по сравнению с исходным в 703 объема слитка, в: то время как в отсутствие углерода такой эффек достигается только в 25Ъ объема. По-. лученный результат объясняется тем„ что под действием облучения усиливается химическое взаимодействие атомов

541369

Составитель Г.Борисов

Техред И. Асталсш Корректор Г.Назарова

Редактор Л. Письман

Заказ 4117/62 Тираж 726 Подписное

ЦЛИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãoðoä, ул.Проектная,4 хрома и углерода, источником которого является графитовый контейнер. Это приводит к образованию на границе расплав-графит труднорастворимого в алюминии карбида хрома и, следовательно, к рафинированию алюминия.

Таким образом, применяемый спо- 5 соб значительно увеличивает скорость очистки алюминия от примесей с коэффициентом сегрегации более единицы.

Формула изобретения

Способ рафинирования алюминия путем воздействия на расплав 7 -излучением, отличающийся тем, что, с целью повышения скорости рафинирования оТ примесей с коэффициентом сегрегации более единицы, рафинирование ведут в присутствии углерода.

Источники информации, принятые во внимание при экспертизе

1. Сборник докладов под ред.

A,И.Самарина Вакуумная металлургия, М., Металлургиэдат, 1959, с. 133.

2. Авторское свидетельство СССР

Р 234993, С 22 В 9/10, 1969.
