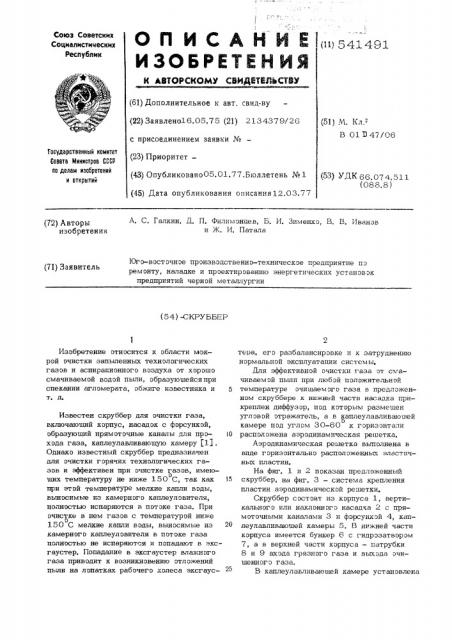

Союз Советских

Социалистических

Республик () 541 491 (61) Дополнительное к авт. свид-ву (22) Заявлено16.05.75 (21) 2134379/26 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано05.01.77.Бюллетень № 1 (45) Дата опубликования описания12,03.77 (5j) ц „2

В 01 2 47/06

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) У Д К 6 6. 07 4, 5 1 1 (088.8) А. С. Галкин, Д. П. Филимонпев, В. И. Зименкэ, В. В. HBBHQB и Ж. И. Патала (72) Авторы изобретения

Югэ-BDGTD÷êoå произвэдственно-техническое предприятие IID ремонту, наладке и проектированию энергетических установок предприятий черной металлургии (71) Заявитель (54) -С:КРУВВЕР

Изобретение этносится к области мокрой очистки запыленных технологических газэв и аспирапионного воздуха от:хорошо смачиваемой водэй пыли, образующейся при спекании агломерата, обжиге известняка и т. д.

Известен скруббер для очистки газа, включающий корпус, насадок с форсункой, образующий прямэточные каналы для прохода газа, каплеулавливаюшую камеру (1).

Однако известный скруббер предназначен для очистки горячих технологических газов и эффективен при очистке газов, имеюо щих температуру не ниже 150 С, так как при этой температуре мелкие капли воды, выносимые из камерного каплеулэвителя, полностью испаряются в потоке газа. При очистке в нем газов с температурой ниже о

150 С мелкие капли воды, выносимые из камерного каплеуловителя в потоке газа полностью не испаряются и попадают в эксгаустер. Попадание в эксгаустер влажного газа приводит к возникновению отложений пыли на лопатках рабочего колеса эксгаустера, его разбалансирэвке и к затруднению нормальной эксплуатации системы.

Для эффективной очистки газа от смачиваемой пыли при любэй положительной

5 температуре эчишаемэго газа в предложенном скруббере к нижней части насадка при— креплен диффузэр, под которым размещен углэвой отражатель, а в каплеулавливаюшей о камере под углом 30-60 к горизонтали

l0 расположена аэродинамическая решетка, Аэродинамическая решетка выполнена в виде горизонтально располэженньсх эластичных пластин.

На фиг. 1 и 2 показан предложенный

15 скруббер, на фиг. 3 — система крепления пластин аэродинамической решетки.

Скруббер состоит из корпуса 1, вертикального или наклонногэ насадка 2 с прямоточными каналами 3 и фэрсункэй 4, каплеулавливающей камеры 5. В нижней части корпуса имеется бункер 6 с гидрэзатвэрэм

7, а в верхней части корпуса — патрубки

8 и 9 вхэда грязиoro газа и выхэда эчи— шенногэ газа.

В каплеулавливаюшей камере установлена

541491 аэродинамическая решетка 10, а в нижней части насадка закреплен диффузор 11 с огверстием, перекрытым влагоотбойным козырьком 12. Под диффузором размещен угловой отражатель 13. 5

Аэродинамическая решетка состоит из наклонных планок 14, в пазах 15 которых свободно с зазором пропушены горизонтально расположенные эластичные пластины 16, зафиксированные пленками 17.

l0

Для предотвращения залипания пылью расс т ояние между пластинами (п о выс оте ) в 2-5 раз больше их ширины.

Предложенный скруббер работает следующим образ ом. !

Запыленный газ, отсасываемый, например, DT агломашины, поступает через патрубок 8 в насадок, где он освобэждается от хорошо смачиваемой водой пыли и частично охлаждается, Благодаря незначитель20 ному теплообмену между водой и газом в насадке при скорости 20-30 м/сек газ не успевает охладиться близко к точке росы, поэтому остаточная пыль, содержащаяся в очищенном газе, не обладает цемен25 тируюшими свойствами. В диффузоре скорость газового потока снижается до 5-7 м/сек. За счет этого укрупняются капли, что повышает эффективность их выделения

30 из газового потока. После диффузора газовый поток поворачивает в сторону выходного патрубка и, проходя через аэродинамическую решетку, равномерно распределяется по всему объему каплеуловителя.

При этом имеет место дальнейшее снижение скорости газа с 5-7 до 1-2 м/сек

7 благодаря чему предотвращается вынос влаги из каплеулавливаюшей камеры.

Вторичное брызгообразование и брызгоунэс, возникающие при повороте удара газоводяного потока о стенки бункера, предупреждактся угловым отражателем. Отражатель перекрывает зону бункера и препятствует образованию в нем вихревых восходящих потоков, способствующих брызгоунэсу. Отрыву от стенок диффузора и уносу с газом мелких капель воды препятствует также влагоотбойный козырек.

Капли воды сливаются в пленку и стекают в бункер, откуда вода удаляется через гидрозатвор, а очищенный газ удаляется через патрубок 9.

Пыль в сухом виде, попадающая на пластины аэродинамической решетки, не создает затруднений в работе, так как будет ссыпаться в бункер при колебаниях пластин под воздействием естественных пульсаций газ ов or о п от ока.

Формула из обретения

1, Скруббер для очистки газа, включающий корпус, насадок с форсункой, эбразуюший прямоточные каналы для прохода газа, каплеулавливаюшую камеру, о т л и ч а юш и и с я тем, что, с цельк обеспечения эффективной очистки газов эт смачиваемой пыли при любой положительной температуре очищаемых газов, к нижней части насадка прикреплен диффузор, под котэрым размещен угловой отражатель, а в каплеулавливакщей камере под углом 30-60 к горизонтали расположена аэродинамическая решетка.

2. Скруббер по п. 1, о т л и ч а ю— ш и и с я тем, что аэродинамическая решетка выполнена в виде горизонтально расположенных эластичных пластин.

Источники информации, принятые во внимание при экспертизе:

1. Авт. свид. СССР N> 399244, В 01

Д 47/06, 1973 г.

541491
