Прижимное устройство для каната лебедки

Прижимное устройство для каната лебедки

Иллюстрации

Показать все

Реферат

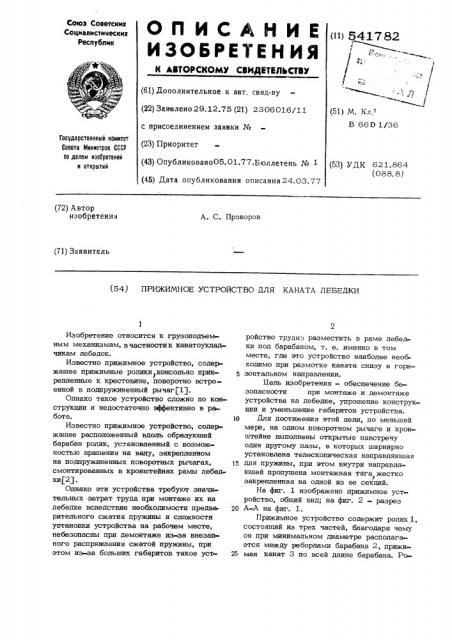

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено 29. 12.75 (21) 2306016/11 (51) М. Кл

В 66D 1/36 с присоединением заявки №

Государственный комитет

Совета Министров СССР

ll0 делам иэооретений и открытий (23) Приоритет (43) Опублнковано05.01.77.Бюллетень № 1 (45) Дата опубликования описания 24.03.77 (53) УДК 621.864 (088. 8) (72) Автор изобретения

А. С. Проворов (71) Заявитель (54) ПРИЖИМНОЕ УСТРОЙСТВО ДЛЯ КАНАТА ЛЕБЕДКИ

Изобретение относится к грузоподъемным механизмам, в частности к канатоукладчикам лебедок.

Известно прижимное устройство, содержашее прижимные ролики консольно прик1 репленные к крестовине, поворотно встроенной в подпружиненный рычагgl).

Однако такое устройство сложно по конструкции и недостаточно эффективно в ра боте.

Известно прижимное устройство, содержашее расположенный вдоль образующей барабан ролик, установленный с возможностью врашения на валу, закрепленном на подпружиненных поворотных рычагах, смонтированных в кронштейнах рамы лебедки(21.

Однако эти устройства требуют значительных затрат труда при монтаже их на лебедке вследствие необходимости предварительного сжатия пружины и сложности установки устройства на рабочем месте, небезопасны при демонтаже из-аа внезапного распряжления сжатой пружины, при этом из-за больших габаритов такое устройство трудно разместить в раме лебедки под барабаном, т. е. именно в том месте, где это устройство наиболее необходимо при размотке каната снизу в гори5 зонтальном направлении.

Пель изобретения — обеспечение безопасности при монтаже и демонтаже устройства на лебедке, упрощение конструкции и уменьшение габаритов устройства.

10 Для достижения этой цели, по меньшей мере, на одном поворотном рычаге и кронштейне выполнены открытые навстречу один другому пазы, в которых шарнирно установлена телескопическая направляюшая

15 для пружины, при этом внутри направляющей пропушена монтажная тяга жестко

Р закрепленная на одной из ее секций.

На фиг. 1 изображено прижимное устройство, обший вид; на фиг. 2 — разрез

20 А-А на фиг. 1.

Прижимное устройство содержит ролик l, состояший из трех частей, благодаря чему он при минимальном диаметре располагается между ребордами барабана 2, прижи25 мая канат 3 по всей длине барабана. Ро5417 82

3 лик 1 установлен на оси 4 на подшипниках

5, а ось 4 закреплена в поворотных рычагах 6 при помощи винтов 7. Рычаги 6 жестко связаны с валом 8, установленным на подшипниках скольжения 9 в кронштейнах 10, которые закреплены на раме лебедки, На поворотных рычагах 6 и крон штейнах 10 выполнены пазы а, направленные навстречу эдин другэму. В этих пазах с помощью полуосей 12 и 13 установ- ) лены направляющие 14 и 15 для пружины

16, входящие одна в другую. Внутри направляющих пропущена монтажная тяга 17, ввернутая в направляющую 14 и закрепленная в ней с помощью контргайки 18 и ll5 шайбы 19. Перемещение пружины 16 ограничивается тягой 17 с шайбой 20. Направляющие 14 и 15 с полуосями 12 и 13, пружина 16, тяга 17с шайбами 1.9 и 20 и контргайкой 18 выполнены в виде еди- 2О ного блока, легко снимаемого и устанавливаемого при монтаже — демонтаже.

Устройство работает следующим образом.

Направляющие 14 и 15 с полуосями 12 и 13, пружина 16, тяга 17 с шайбами 19 и 20 и контргайкой 18 собираются в от дельный блок, причем расстояние между полуосями 12 и 13 должно быть несколько меньше расстояния между пазами кронштейна 10 и рычага 6, а контргайка 18 не затягивается. Блок вставляется в пазы, тягой 17 устанавливается необходимое расстояние между полуосями 12 и 13, а тяга

17 закрепляется контргайкой 18. демонтаж производится в обратном порядке. При навивке нескольких слоев каната 3 на барабан

2 и соответствующем сжатии пружины 16 монтажная тяга 17 свободно проходит

40 сквозь направляющую 15, не препятствуя сжатию пружины.

Наличие пружинного блока, вставляемого в пазы без всякого дополнительного крепления, значительно упрощает монтаж и демонтаж устройства на лебедке, полностью устраняет возможность травм, например, при снятии барабана с лебедки, если прижимной ролик не был предварительно снят, а пружина сжата намотанным канатом. Кроме того, устройство имеет незначительные габариты за счет размещения монтажной тяги внутри направляющих; а также за счет установки ролика на рычагах, помещенных между ребордами барабана.

Ф ормула изобретения

Прижимное устройство для каната лебедки, содержащее расположенный вдоль образующей барабана ролик, установленный с возможностью вращения на валу, закрепленном на подпружиненных поворотных ры чагах, смонтированных в кронштейнах рамы лебедки, отличающееся тем, что, с целью обеспечения безопасности при монтаже и демочтаже, упрощения конструкции, а также уменьшения габаритов, по меньшей мере, на одном поворотном рычаге g крон штейне выполнены открытые навстречу один другому пазы, в которых шарнирно установлена телескопическая направляющая для пружины, при этом внутри направляющей пропущена монтажная тяга, жестко закрепленная на одной из ее секций.

Истэчники информации, принятые вэ внимание при экспертизе:

1. Автэрскэе свидетельство СССР

М 346219, кл. В 66 9 1/36, 1970.

2. Авторское свидетельство СССР

% 348491, кл. В 66 D 1/36, 1 970 — протэтип.

5417 82 о

Составитель В. Давыдюк

Редактор В. Другова Техред М. Ликович Корректор В. Куприянов

Заказ 5813/14 Тираж 1027 П одписное

LIHNNHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, r Ужгород, ул. Проектная, 4
