Реферат



Союз Советских

Социалистических

Республик

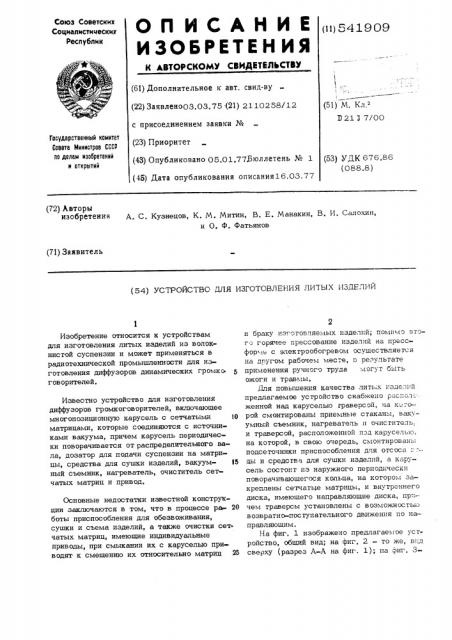

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 541909 (61) Дополнительное к авт. свил-ву (22) Заявлено03.03.75 (21) 2110258/12 с присоединением заявки № (23) Приоритет (43) Опубликовано 05,01.77Бюллетень № 1 (45) Дата опубликования описания16.03.77 (51) М. Ел.

2 21 1 7/00

Государственный комитет

Совета Мииистров СССР по делам изооретеиий и открытий (53) УДК 676.86 (088.8) (72) Авторы изобРЕтЕниЯ А. С. Кузнецов, К. N, Митин, В. E. Манакин, В. И. Салохин, и О. Ф, Фатьянов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ЛИТЫХ ИЗДЕЛИЙ

Изобретение относится к устройствам для изготовления литых изделий из волокнистой суспензии и может применяться в радиотехнической промышленности для изготовления диффузоров динамических громко. говорителей.

Известно устройство для изготовления диффузоров громкоговорителей, включающее многопозиционную карусель с сетчатыми 10 матрицами, которые соединяются с источниками вакуума, причем карусель периодически поворачивается от распределительного вала, дозатор для подачи суспензии на матрицы, средства для сушки изделий, вакуум- l5 ный съемник, нагреватель, очиститель сетчатых матриц и привод.

Основные недостатки известной конструкции заключаются в том, что в процессе ра 20 боты приспособления для обезвоживания, сушки и съема изделий, а также очистки сетчатых матриц, имеющие индивидуальные приводы, при смыкании их с каруселью приводят к смещению их относительно матриц 25 и браку изготовляемых изделий; помимо этогэ горячее прессование изделий на прессформы с электрообогревом осуществляется на другом рабочем месте, в результате применения ручного труда могут быть ожоги и травмы, Для повышения качества лить х изделий предлагаемое устройство снабжено распол.женной над каруселью граверсой, ча когорой смонтированы приемные стакань, вакуумный съемник, нагреватель и очиститель, и траверсой, расположенной под каруселью, на которой, в свою очередь, смоктировань; подсегочники приспособления для отсоса = .— ды и средства для сушки изделпй, а карусель состоит из наружного перподпческц поворачивающегося кольца, на котором закреплены сетчать1е матрицы, и внутреннего диска, имеющего направляющие диска, пр :— чем траверсы установлены с возможностью возвратно-поступательного движения по направляюшим.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 — то же, в. .. д сверху (разрез А-А на фиг. 1); па фиг. 354 909

Фиг. z

В-В

27

Е 1

Составитель Б. Сахаров

Редактор В. Смирягина ТехредН. Андрей ук Корректор Н. Золотовская

Заказ,583 5/ 1 9 Тираж 508 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская паб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
