Реферат



Союз Советских

Социалистимвских

Республик

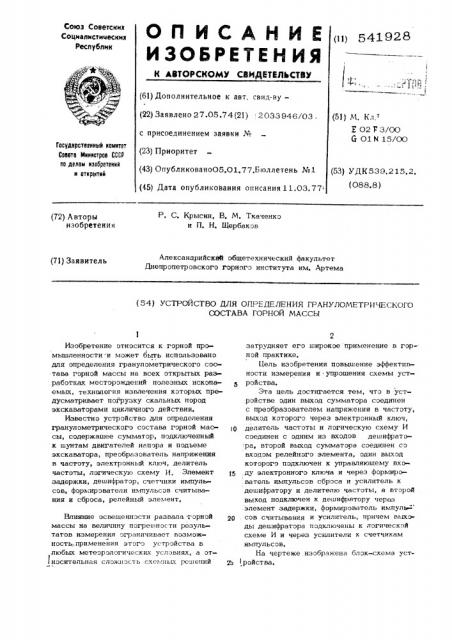

ОП ИСАЙ ИЕ изовеитиния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ä 1928 (61) Дополнительное к авт. свнд-ву(22) Заявлено 27.05.74(21): 2033946/03 . (51) Л1. Кл.

) „О2 7 3/ОО

5 Ol N 15/ОО с присоединением заявки № (23) Приоритет (43) ОпубликованоО5.О1.77.Бюллетень №1 (45) Дата опубликования описания11.03.771

Государственный номнтет

Совета Мнннстрав СССР по делам нэобретеннй н открытей (53) УДК 539.215.2. (О88.8) Р, С. Крысин, В, N. Ткаченко и П. Н. Щербаков (72) Авторы изобретения

Александрийский общетехнический факультет

Днепропетровского горного института им. Артема (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ГРАНУЛОМЕТРИЧЕСКОГО

СОСТАВА ГОРНОЙ МАССЫ

Изобретение относится к горной промышленности и может 6bITb использовано для определения гранулометрического состава гэрной массы на всех открытых разработках местэрэждений полезных ископаемых, технология извлечения которых предусматривает погрузку скальных пород экскаваторами цикличного действия.

Известно устрэйство для определения гранулометрическогэ состава гэрнэй массы, содержащее сумматор, подключенный к шунтам двигателей напора и подъеме экскаватора, преобразователь напряжения

B частоту, электронный ключ, делитель частоты, логическую схему H. Элемент задержки, дешифратор, счетчики импульсов, формирователи импульсов считывания ы сброса, релейный элемент.

Влияние освещенности развала. гэрнэй массы на величину погрешности результатов измерения ограничивает возможность:.применения этэгэ устройства в любых метеорологических условиях, а эт1 носительная сложность схемных решений затрудняет его широкое применение в гор-ной практике.

Цель изобретения повышение эффективности измерения и.упрощения схемы устройства, Эта цель достигается тем, чтэ в устройстве один выход сумматора соединен с преобразователем напряжения в частоту, выход которого через электронный ключ, делитель частоты и логическую схему И соединен с одним из входов дешифратэ ра, второй выход суъз атора соединен со входом релейного элемента, один выход которогэ подключен к управляюшему вхоf5 ду электронноГО ключа и через формирователь импульсов сбрэса и усилитель к дешифратору и делителю частоты, а второй выход подключен к дешифратэру через элемент задержки, формирователь импуль-" щО . сэв считывания и усилитель, причем выхэды дешифратэра подключены к логической схеме И и через усилители к счетчикам импульсов, На чертеже изображена блэк-схема уст2Ь геройства.

Г,4

У.трэйствэ содержит сумматэр 1, пре-образователь 2, напряжения в частоту, электронный ключ 3, делитель частоты 4, логическую схему И 5, релейный злемент

6, злемент задержки 7, формирователь импульса c÷èòbIâàHHÿ 8, усилитель 9, формирователь импульса сброса 1О, усилитель 1 1, дешифратор 12, усилители 13-17 соответственно «7 - $ каналов, счетчики 18-22 соответственно - V каналов.

Устройство работает следующим образом, Напряжение, снимаемое с шунтов двигателей напора и подьема, поступае . на входы с 1МВТорВ 1, После суммирования и усиления сигнал с его выхода подается на вход преобрязэвателя 2 и релейного элемента G.

При внедрении ковша экскаватора в равял горной мессы нагрузка егэ двигателей резко возрастает, в результате чего срабатывает релейный злемент 6 и ня его выходе появляется напряжение„которое поступает на вход временного элемента 7 и ня управляющий вход электронногэ ключа 3 и открывает его.

С выходя преобразователя 2 через открытый ключ 3 импульсы, количество которых пропорционально величине нагрузки двигателей и времени ее действия, посту.пают ня вход делителя частоты 4, где происходит уменьшение их числа в 256 раз.

С выхода делителя 4 импульсы поступают на один из входов логической схемы И

5, Ня ее второй вход подается 1тэтенциал с " единичного" выхода триггера дешифратора. При наличии сигналов на обоих входах схемы И с ее выхода импульс поступает IIa дешифратор 12, где и запоминается тригт орами.

По окончании процесса черпания нагрузка двигателей напора и подъема значительно уменьшается, что приводит к отпускя.-ппо релейного элемента 6. Б этот мэмент заканчивается формирование управляющего импульса и происходит закрывание электронного ключа 3.

Задним фронтом управляющего импуль=а запускается формирователь импульса

""читьюания 8 и первый каскад формирова.теля импульса сброса 1О. Импульс считывания через усилитель 9 поступает на вход дешифратора 12 и на основании информации, записанной в триггеры дешифратора, производит занесение счетного импульса в соответствуюший канал счета.

Задним фронтом импульса первого кас -када формирователя 1О запускается второй с)2д каскад, который выдает импульс, поступя эший через усилитель 11 на. триггеры двигателя частоты 4 и дешифратора 12.

Триггеры переводятся в исходное состояние и ня этом заканчивается анализ нагрузки двигателей одного цикла экскавации гэрной массы, Работа устройства в последующих циклах аналогична рассмэтренной, Таким образом, после экскавации некоторого обьема горной массы устройством будет зарегистрировано распределение по величине суммарной нагрузки двигателей подьема и напора. Так как это распределение соответствует распре делению фракций гранулометрического сэставя, то с помощью предлагаемого устройства представляется возможным пэлучать информацию о гранулометрическом составе горнэй массы в процессе ее экскавации.

Предлагаемое устройство можно использовать ня любом экскаваторе цикличнэго действия, что обеспечивает получение оперативной информации о гранулометрическом составе на горнорудном предприятии., Высокая точность результатов измерения обеспечивается большим числом измерений, так как анализу может быть подвергнута практически вся горная масса взорванного блока.

Оперативная инфэрмация о гранулометрическом составе позволяет улучшить качество дробления горных пород и тем самым йэвысить производительность ног . рузэчно-транспэртнэгэ предприятия.

Формула изобретения

Устройство для определения грянулометрическэго состава горной массы, сэдержашее сумматор, подключенный к шун тгм двигятел и капора и подъема экска"ватора, преобразователь напрыкения и чястоту, электронный ключ, делитель частоты, логическую схему И, элемент задержки, дешифратор, счетчики импульсов, формирователи импульсов считывания и сброса, релейный элемент, э т л и ч а ю ш ее с я тем, что, с целью повышения эффективности измерения и упрэшения схемы устройства, один выход сумматора соединен с преобразователем напряжения в частоту, выход кэторэгэ через электронный ключ, делитель частоты и логическую схему И соединен с одним из входов дешифра1 тора, второй выход сумматора соединен сэ входом релейного элемента, один выход

541928

Составитель P. Гладун

Редактор С. Титова Техред А. Богдан Корректор, H. Золотовская

Заказ 5924j2O Тирик 825 Подписное

ILHHHITH Гэсударственногэ комитета Совета Министров СССР по делам изобретений и открытий

113О35,М эсквв, УЗ5, Раушская наб„, д. 4/5 илиал ЛЛЛ" Патент, г. Ужгэрод, ул. Проектная, 4

5 которого подключен к управлпошему входу электронного ключа и через фэрмирователь импульсов сброса и усилитель х дешифратору и делителю частоты, а второй выход подключен к дешифратору че6 рез элемент задержки, формирователь импульсов счить,вэиии и усилитель, причем, выхэдьt дешифратора подключены к логической схеме И и через усилители к счет чикам импульсов.
