Реферат

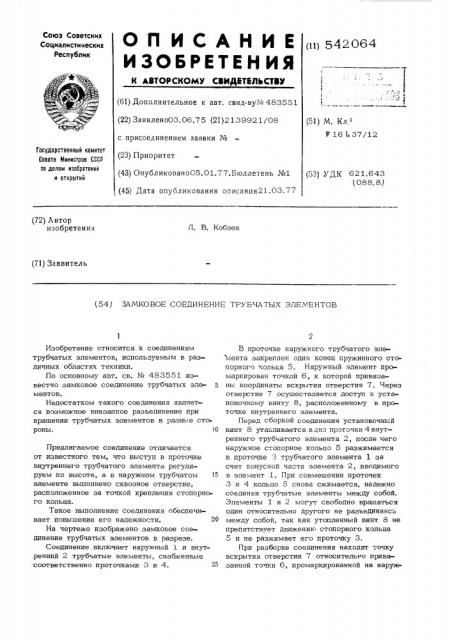

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ (») 54Л064 (61) Дополнительное к авт. свид-ay¹483551 (22) Заявлено03.06.75 (21)2139921/08 с присоединением заявки № (23) Приоритет (43) Опубликовано05.01.77.Бюллетень №1, (45) Дата опубликования описания21.03.77 (51) М. Кл

F 16 Ь 37/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.643 (088. 8) (72) Автор изобретения

Л. B. Кобзев (71) Заявитель (54) ЗАМКОВОЕ СОЕДИНЕНИЕ ТРУБЧАТЫХ ЭЛЕМЕНТОВ

Изобретение относится к соединениям трубчатых элементов, используемым в различных областях техники.

По основному авт. св. ¹ 483551 известно замковое соединение трубчатых эле- 5 ментов.

Недостатком такого соединения является возможное внезапное разъединение при вращении трубчатых элементов в разные стороны. 10

Предлагаемое соединение отличается от известного тем, что выступ в проточке внутреннего трубчатого элемента регулируем по высоте, а в наружном трубчатом 15 элементе выполнено сквозное отверстие, расположенное за точкой крепления стопорного кольца.

Такое выполнение соединения обеспечивает повышение его надежности. 20

На чертеже изображено замковое соединение трубчатых элементов в разрезе.

Соединение включает наружный 1 и внут,ренний 2 трубчатые элементы, снабженные соответственно проточками 3 и 4. 25

В проточке наружного трубчатого элемента закреплен один конец пружинного стоцорного кольца 5. Наружный элемент промаркирован точкой 6, к которой привязаны координаты вскрытия отверстия 7. Через отверстие 7 осуществляется доступ к установочному винту 8, расположенному в проточке внутреннего элемента.

Перед сборкой соединения установочный винт 8 утапливается вино проточки 4внутреннего трубчатого элемента 2, после чего наружное стопорное кольцо 5 разжимается в проточке 3 трубчатого элемента 1 за счет конусной ча"ти элемента 2, вводимого в элемент 1. При совмещении проточек

3 и 4 кольцо 5 снова сжимается, на дежно соединяя трубчатые элементы между собой.

Элементы 1 и 2 могут свободно вращаться один относительно другого не разъединяясь между собой, так как утопленный винт 8 не препятствует движеник стопорного кольца

5 и не разжимает его проточку 3.

При разборке соединения находят -.î÷êó вскрытия отверстия 7 относительно привязанной точки 6, промаркированной на наруж542064

Составитель А. Слесарев

Редактор И. Еродская Техред М. Левицкая Корректор В. Куприянов

Заказ 5940/25 Тираж 1134 Подписное

Е1НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 ном элементе 1. После вскрытия отверстия

7 установочный винт 8 приводится в положение, при котором он не выступает за габариты проточки 4 внутреннего элемента

2 и не препятствует тем самым врашению элементов один относительно другого, являясь в то же время упором для стопорного кольца 5. Затем трубчатые элементы

1 и 2 врашают в разные стороны. При этом кольцо 5, упираясь свободным концом в установочный винт 8, разжимается и выходит из проточки 4. B этом положении трубчатые элементы разводят в стороны, разъединяя их между. собой.

Ф ормула из обретения

Замковое соединение трубчатых элементов по авт. св. № 4-83551, о т л и ч а— ю ш е е с я тем, что, с целью повышения надежности соединения, выступ в проточке внутреннего трубчатого элемента регулируем по высоте, а в наружном трубчатом элементе выполнено сквозное отверстие, расположенное за точкой крепления стопорного кольца.
