Реферат

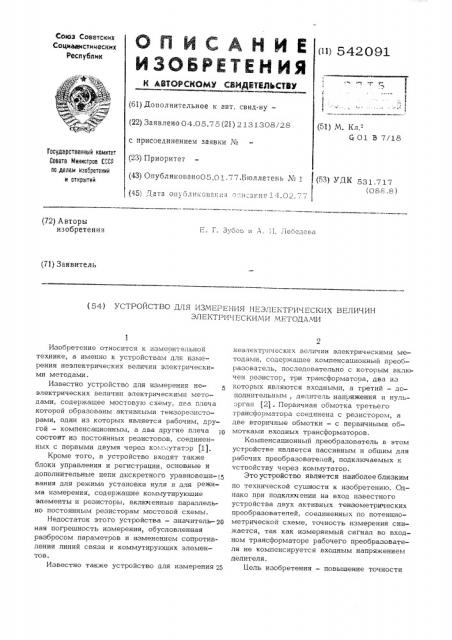

(») 542091

ИЗОБРЕТЕН ИЯ

Н ЗТОРСКОМУ СИНДИ Е Ь Тв

Союз Советских

Социащистииеских

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.05.75 (21) 2131308128 с присоединением заявки М (23) Приоритет (51) М. Кл."-

5 01 В 7/18

Государственный комитет

Совете Министров СССР па делам изааретений и открытий (43) Опубликовано05.01.77.Бюллетень М 1 (53) УДК ! (088.8) (45) Дата оп блико";.à";I:ия и=анин 1 1.02.7 (?2) Авторы изобретения

Е. Г. Зубов и А. 11. Лебедева (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ НЕЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН

ЭЛЕКТРИЧЕСКИМИ МЕТОДАМИ

Изобретение относится к измеоительной технике, а именно к устройствам для измерения неэлектрических величин электрическими методами.

Известно устройство для измерения неэлектрических величин электрическими методами, содержащее мостовую схему, два плеча которой образованы активными тензорезисторами, один из которых является рабочим, другой — компенсационным, а два другие плеча состоят из постоянных резисторов, соединенных с первыми двумя через ком, утатор (1).

Кроме того, в устройство входят также блоки управления и регистрации, основные и дополнительные цепи дискретного уравновеши-|5 вания для режима установки нуля и для режима измерения, содержащие коммутирующие элементы и резисторы, включенные параллельно постоянным резисторам мостовой схемы.

Недостаток этого устройства — значитель- 2р ная погрешность измерения, обусловленная разбросом параметров и изменением сопротивления линий связи и коммутирующих элементов.

Известно также устройство для измерения 25 неэлектрических величин электрическими методами, содержащее компенсационный преобразователь, последовательно с которым включен резистор, три трансформатора, два из которых являются входными, а третий — дополнительным, делитель напряжения и нульорган (21 . Первичная обмотка третьего трансфооматора соединена с резистором, а две вторичные обмотки — с первичными обмотками входных трансформаторов.

Компенсационный преобразователь в этом устройстве является пассивным и общим для рабочих преобразователей, подключаемых к устройству через кол мутатор.

Это устройство является наиболее близким по технической сущности к изобретению, Ogпако пои подключении на вход известного устройства двух активных тензометрических преобразователей, соединенных по потенциометрической схеме, точность измерения снижается, так как измеряемый сигнал во входном трансфооматоре рабочего преобразователя не компенсируется входным напряжениел делителя.

Цель изобретения — повышение точности

542091 измерений устройства путеМ использования преобразователей, соединенных по потенциометрической схеме.

Это достигается за счет того, что вторичная обмотка компенсационного трансформатора соединена последовательно встречно с первичной обмоткой измерительноготрансформатора, а вторичная обмотка последнего соединена с нуль-органом.

На чертеже изображена схема описываемо- ®

ro устройства.

Устройство содержит измерительный 1 и компенсационный 2 входные трансформаторы, коммутатор 3, измерительный параметрический тензорезисторный преобразователь 4, со- > единенный с первичной обмоткой 5 трансформатора 1, компенсационный параметрический преобразователь 6, соединенный с первичной обмоткой 7 трансформатора 2, резистор 8, трехобмоточный трансформатор 9, первичная обмотка 10 которого соединена с резистором 8, а две вторичные обмотки 11 и 12 соединены последовательно с первичными обмотками 5, 7 соответственно трансформатороь 1 и 2, нуль-орган 13, блок автоматики 14 и делитель напряжения 15.

Резистор 8 подключен к источнику тока 16 через резистор 17.

Вторичная обмотка 18 компенсационного трансформатора 2 соединена с первичной об- у моткой 5 измерительного трансформатора 1, а вторичная обмотка 19 последнего — с нуль-органом 13.

Устройство работает следующим образом.

На первичную обмотку измерительного трансформатора Х через коммутатор 3 поступает разность напряжений, снимаемых с измерительного преобразователя 4 и с одной из вторичных обмоток трансформатора 9

На первичную обмотку трансформатора 2 40 через коммутатор 3 поступает разность напряжений, снимаемых с компенсационного преобразователя 6 и с другой вторичной обмотки 12 трансформатора 9. Сигнал на первичной обмотке трансформатора 1 суммируете ся с напряжением вторичной обмотки трансформатора 2, а из суммы вычитается выходное напряжение делителя 15. В общем случае на преобразователях 4 и 6 приращение сопротивления различно по знаку, а первича ные обмотки трансформаторов 1 и 2 включены последовательно встречно, поэтому на вход нуль-органа 13 с первичной обмотки трансформатора 1 подается суммарное напряжение, которое компенсируется выходным напряжением делителя 15.

Предлагаемое устройство позволяет примерно в два раза уменьшить влияние разброса параметров входных цепей по сравнению с известным при измерении им сигналов с двух активных тензорезисторных преобразователей, соединенных по потенциометрической схеме.

Формула изобретения

Устройство для измерения неэлектрических величин электрическими методами, содержащее измерительный и компенсационный входные трансформаторы, коммутатор, измерительный параметрический преобразователь соединенный с первичной обмоткой измерительного трансформатора, компенсационный преобразователь, соединенный с первичной обмоткой компенсационного трансформатора, резистор, последовательно соединенный с компенсационным преобразователем, трехобмоточный трансформатор, первичная обмотка которого соединена с резистором, а две вторичные обмотки последовательно соединены с первичными обмотками соответственно измерительного и компенсационного трансформаторов, а также последовательно соединенные нуль-орган, блок автоматики и делитель напряжения, выходом связанный с первичной обмоткой измерительного трансформатора, отличающееся тем,что, сцелью повышения точности измерения путем использования преобразователей, соединенных по потенциометрической схеме, вторичная обмотка компенсационного трансформатора соединена последовательно встречно с первичной обмоткой измерительного трансформатора, а вторичная обмотка последнего соединена с нуль-брганом.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство ¹ 420868, кл. 01 В 7/18, 02,03.1972.

2, Авторское свидетельсвто № 381875, кл, Cr 001 1 В 77//1188, 12.03,1971.
