Способ обнаружения междуфазных замыканий в отключенной трехпроводной электрической линии

Способ обнаружения междуфазных замыканий в отключенной трехпроводной электрической линии

Иллюстрации

Показать все

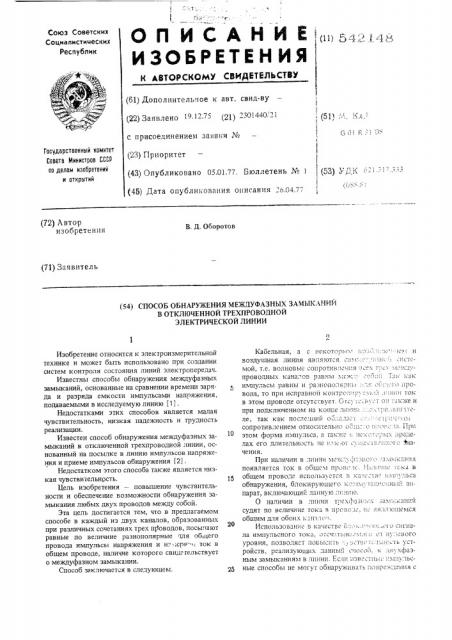

Реферат



542. 48

Составитель А, Из ц„ ов

Техред А. Демьянова

Редактор 13. Трофимов

КоРРектоР А. Пакида

Заказ 5968 29

Тираж 1032 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР ло делам изобретений и открытий

113035, Москва, Ж-35, Раугдская наб.. д 4/5

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 переходным сопротивлением более 150 — 200 Ом, то данный способ позволяет обнаруживать повреждения " переходным сопротивлением 2000 — 3000 Ом при подключенном электродвигателе. В связи с этим повышается надежность обнаружения повреждений между фаэной изоляцией, а с нею и эффективность применения данных устройств.

Формула изобретения

C íoñîá обнаружения междуфазных замыканий в отключенной трехпроводной электрической линии, основанный на посылке в линию импульсов и приеме импульсов обнаружения, о т л и ч а ю ш и йс я тем, что, с целью повышения чувствительности и обеспечения возможности обнаружения замыкания любых двух проводов между собой, в каждый из двух каналов, образованных при различных сочетаниях трех проводов, посылают равные по

5 величине разнополярные для общего провода импульсы напряжения и измеряют ток в общем проводе, наличие которого свидетельствует о междуфазном замыкании.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР N" 420967, кл. 5 01 R 31/08, G 01 R 19/10, 18.05.72 — аналог.

2. Авторское свидетельство СССР N" 132705, кл.601 Я 31/08, 17.06.60 — прототип.
