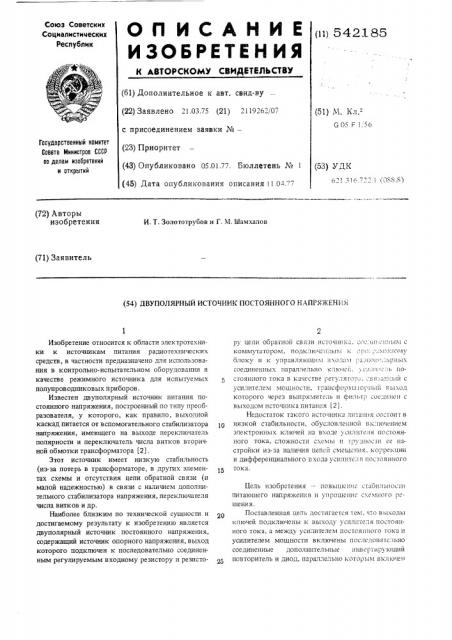

Союз Советских

Социалистических

Республик

О П И С А Н И Е 542185

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.03.75 (21) 2119262j07 с присоединением заявки №вЂ” (51) М. К"".."С05 Г1,5Ь

Гасударственный комитет

Совета Министров СССР па делам изобретений н открытий (23) Приоритет (43) Опубликовано 05.01.77. Бюллетень ¹ 1 (53) УДК

<,21 |с 2 1 105ЯЯ (45) Дата опубликования описания 11.04. 7 (72) Авторы изобретения

И. Т. Золототрубов и Г. М. Шамхалов (71) Заявитель (54) ДВУПОЛЯРНЫЙ ИСТОЧНИК ПОСТОЯННОГО НАПРЯЖЕНИЯ

Изобретение относится к области электротехники к источникам питания радиотехтгических средств, в частности предназначено для использования в контрольно-испытательном оборудовании в качестве режимного источника для испытуемых полупроводниковых приборов.

Известен двуполярный источник питания постоянного напряжения, построенный по типу преобразователя, у которого, как правило, выходной каскад питается от вспомогательного стабилизатора напряжения, имеющего на выходе переключатель полярности и переключатель числа витков вторичной обмотки трансформатора (2).

Этот источник имеет низкую стабильность (из-за потерь в трансформаторе, в других элементах схемы и отсутствия цепи обратной связи (и малой надежностью) в связи с наличием дополнительного стабилизатора напряжения, переключателя числа витков и др.

Наиболее близким по технической сущности и достигаемому результату к изобретению является двуполярный источник постоянного напряжения, содержащий источник опорного напряжения, выход которого подключен к последовательно соединенным регулируемым входному резистору и резисто}ЭУ ЦЕПИ ОООВТНОЙ СВЯЗИ ИСТОЧ СИК".. СО .:И11се!!i;ÛÚI С коммутатором, подк.оюч::Iиым к ..р.;;, .::;I;Iиому блоку и к улравляющи."; в хо.-там раэи01 .-.. pHI.!x. соединенных парал.-.ельно клю 1С1.. i с.1литс:.ь lloстоянного тока в качестве регу:1111О;..:;. Вя-.;IИ1ый с усилителем мощности, трансформа1О1 и1,111 выход которого через выпря:,1итель и фильтр сое;ТИ11с11 с выходом стоап1ка питаш1я (2) .

Недостаток такого источника 11ИТaiïi JI состоит В

1ð низкой стабильности, Обусловленной Включением электронных ключей на входе уси Ii!TLJIII постоянного тока, сложности схемы и тру ию п1 се иастРОики из-эа налич11ч цслсй смецтси11Я. ИОР132кции

И дИффЕрЕНцИаЛЬНОГО!:Xîäà усч1>щтЕЛII ПОстОяННОГО тока.

? ель изобретения — повышенис стабильности питающего напряжения и упрощение схемнаго решения.

Поставленная цель достигается тем, что выходы

КЛ1ОЧЕЙ IIOJIKJIIO IQHbl I BbIXOJJ l СИЛ11ТЕ H !IOOTORIIного тока, а между усилителем постоянного тока и усилителем мощности включены послсдоватс1ьно соединеннь1е дополнительные 11нвсртирующий повторитель и диод, параллельно I oTopым Включен

542185 другой диод, причем катоды диодов соединены со входом усилителя мощности.

На чертеже представлена блок-схема двуполярного источника постоянного напряжения, Двуполярный источник постоянного напряжения содержит источник 1 опорного напряжения, усилитель постоянного тока 2 (УПТ), разнополярные электронные ключи 3, 4 подключенные к выходу усилителя постоянного тока, усилитель мощности 5 с трансформаторным выходом, выпрямитель 6 с фильтром, ключи полярности 7, инвертирующий повторитель 8, коммутатор 9, обеспечивающий переключение входного резистора Нвх и резистора обратной связи Roc, программный блок 10, диоды 11, 12, катоды которых соединены со входом усилителя мощности.

Предлагаемый источник работает следующим образом.

Программный блок 10 воздействует на коммутатор 9, который устанавливает значения сопротивлений резисторов Ввх и Кос в соответствии с требуемым (запрограммированным) значением выходного напряжения живых, определяемым по формуле 1 ы = К ™оп, (1) где О оп — напряжение, вырабатываемое источником 1 напряжения;

К вЂ” коэффициент передачи, определяемый отношением значений сопротивлений резисторов Вос и RBx

При наличии на выходе источника опорного напряжения сигнала отрицательной полярности включается электронный ключ, включенный в проводящем направлении относительно указанного сигнала, например ключ 3. На выходе 2 устанавливается сигнал положительной полярности, который через диод 11 проходит на усилитель мощности 5, где сигнал усиливается, преобразуется посредством трансформатора в переменное напряжение, выпрямляется и фильтруется в узле (6) и через ключ полярности 7 и резистор обратной связи Roс подается на вход УПТ 2. На выходе источника устанавливается напряжение в соответствии с формулой (1)

При изменении полярности опорного напряжения на положительную включается ключ 4 и на выходе УПТ 2 устанавливается отрицательное напряжение, которое инвертируется повторителем 8, в результате чего через диод 12 на вход усилителя мощности 5 снова подается сигнал положительной полярности, который аналогичным образом усили вается, преобразуется, выпрямляется и фильтруется соответственно в узлах (5, 6). Выпрямленное напряжение через ключ7 и резистор обратной связи прикладывается ко входу УПТ 2 и на выходе источника устанавливается напряжение отрицательной

1О полярности в соответствии с формулой (1).

Предложенный двуполярный источник питания более совершенен по сравнению с известными в отношении стабильности и простоты схемного рещения.

Формула изобретения

Двуполярньй источник постоянного напряжения, содержащий источник опорного напряжения,. выход которого подключен к последовательно соединенным регулируемым входному резистору и резистору цепи обратной связи источника, соединенным с коммутатором, подключенным к прощ граммному блоку и к управляющим входам разнополярных соединенных параллельно ключей, усилитель постоянного тока в качестве регулятора, связанный с усилителем мощности, трансформаторный выход которого через выпрямитель и фильтр соединен с выходом источника питания, о т л и ч а юшийся тем, что, с целью повышения стабильности работы и упрощения схемы, выходы ключей подключены к выходу усилителя постоянного тока, а между усилителем постоянного тока и усилителем мощности включены последовательно соединенные дополнительные инвертирующий повторитель и диод, параллельно которым включен другой диод, причем катоды диодов соединены со входом усилителя мощности.

g} Источники информации, принятые во внимание при экспертизе:

1. Патент США N- 3731179 кл. 321 — 15 — аналог.

2. Техническое описание измерительного комплекса Т241 фирмы "Teradyne, США "Jnstructjon

4 hand look Teradyne Computer Operated Transistor

Test System Model Т 241" — прототип.
