Реферат

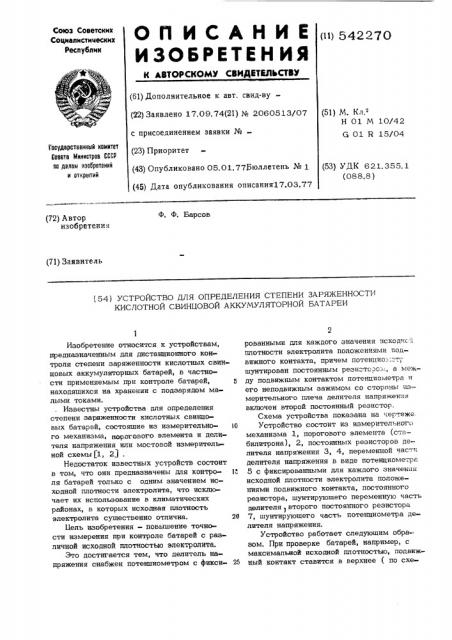

ОП ИСАНИИ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 542270 (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.09.74(21) ¹ 2060513/07 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.01.77оюллетень № 1 (45) Дата опубликования описании17.03.77 (51) N. Кл.а

Н 01 М 10/42

G 01 R 15/04

Государственный ноинтет

Совета MMMMcTpOs СССР аа делы изобретений н открытий (53) УДК 621.355.1 (088.8 ) Ф, Ф. Барсов (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ЗАРЯЖЕННОСТИ

КИСЛОТНОЙ СВИНЦОВОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

Изобретение относится к устройствам, предназначенным для дистанционного контроля степени заряженности кислотных свинцовых аккумуляторных батарей, в частности применяемым при контроле батарей, находяшихся на хранении с подзарядом малыми токами.

Известны устройства для определения степени заряженности кислотных свинцовых батарей, состояшие из измерительно- 10

ro механизма, порогового элемента и делителя напряжения или мостовой измерительной схемы(1, 21 .

Недостаток известных устройств состоит в том, что они предназначены для контро- 1й ля батарей только с одним значением исходной плотности электролита, что исключает их использование в климатических районах, в которых исходная плотность электролита сушественно отлична. 20

Цель изобретения — повышение точности измерения при контроле батарей с различной исходной плотностью электролита.

Это достигается тем, что делитель напряжения снабжен потенпиометром с фикси- 25 рованными для каждого значения исходнс .: плотности электролита положениями подвижного контакта, причем потенцио:.;тр шунтирован постоянным рези"торс:., a между подвижным контактом потенциометра и его неподвижным зажимом со стороны измерительного плеча делителя напряжеь."я включен второй постоянный резистор.

Схема устройства показана на чертеже.

Устройство состоит из измерительного механизма 1, порогового элемента (стабилитрона), 2, постоянных резисторов делителя напряжения 3, 4, переменной част. ; делителя напряжения в виде потенциометра

5 с фиксированными для каждого значен ы исходной плотности электролита положениями подвижного контакта, постоянного резистора, шунтируюшего переменную часть делителя > второго постоянного резистора

7, шунтируюшего часть потенциометра делителя напряжения.

Устройство работает следуюшим обраsoM. При проверке батарей, например, с максимальной исходной плотностью, подвижный контакт ставится в верхнее (по схе»»

3 ме чертежа) фиксированное положение.

Входные клеммы устройства подключаются к клеммам испытуемой батареи, и по шкале прибора производится отсчет степени заряженности (разряженности), среднего 5 значения плотности электролита (в зависимости от того, в каких единицах градуирована шкала).

При контроле батарей с меньшей исход ной плотностью электролита годвижный Я контакт перемешается вниз (по чертежу) до соответствующего фиксированного положения, устройство подключается к испытуе мой батарее, а отсчет производится по тому же рабочему участку шкалы прибора.

Применение резисторов 6 и 7 позволяет обеспечить изменение настройки устройства при переходе на новое значение и ходн и плотности. При этом сохраняется чувствительность устройства. Это обеспечивает ЗО возможность использования одного и того же рабочего участка шкалы при контроле батарей с различной исходной плотностью электролита.

При отсутствии этих резисторов с пе- М рестройкой устройства на меньшую исходную плотность изменяется (повышается) чувствительность, что делает невозможным использование одной и той же шкалы для разл чной плотности, При наличии резистора 6 существенно увеличивается угол поворота подвижного контакта. Зто повышает точность установки исходной плотности, но чувствительность устроиства с уменьшением исходной плот3 ности ухудшается.

С помощью резистора 7 достигается коррекция чувствительности устройства и обеспечивается его перестройка на различную исходную плотность с сохранением одного и того же рабочего участка шкалы.

Формула изобретения

Устройство для определения степени заряженности кислотной свинцовой аккумуляторной батареи, содержащее входные клеммы, измерительный механизм, подключенный через пороговый элемент к измерительному плечу делителя напряжения, подсоединенного параллельно входным клеммам, отличающееся тем, что, с целью повышения точности измерения при контроле батарей с различной исходной плотностью электролита, делитель напряжения снабжен потенциометром с фиксированными для каждого значения исходной плотности электролита положениями подвижного контакта, причем потенциометр шунтирован постоянным резистором, а между подвижным контактом потенциометра и его неподвижным зажимом со стороны измерительного плеча делителя напряжения включен второй постоянный резистор.

Источники информации, принятые во вни=мание при экспертизе:

1. Патент Болгарии № 10410 кл. 21 в

26/02, 1 97 3 r.

2. Патент Польши ¹ 64584, кл. 21 к

45/04 от 1972 г. (прототип).
