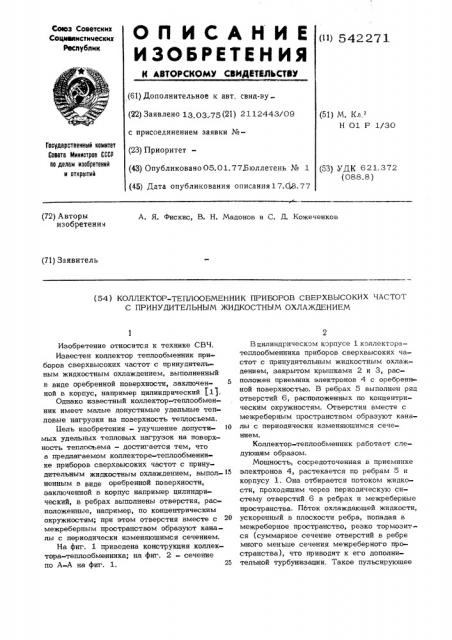

ОП ИСАНИЕ

ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕПЛЬСТВУ

Сеоз Советских

Соцмаяистических

Республик (11) 542271. (61) Дополнительное к авт. свид-ву (22) Заявлено 13 03,75 (21) 2112443/09 с присоединением заявки №(23) Приоритет— (43) Опубликовано 05.01.77,Áþëëåòåíü ЛЪ 1 (45) Дата опубликования описания17.0Я.77 (5j) М. Кл

Н Ol P 1/30

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621.372 (088,8) (72) Авторы изобретения

А. Я. Фискис, В. Н. Мадонов и С. Д. Кожеченков (71) Заявитель (54) КОЛЛЕКТОР-ТЕПЛООБМЕННИК ПРИБОРОВ СВЕРХВЫСОКИХ ЧАСТОТ

С ПРИНУДИТЕЛЬНЫМ ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ

Изобретение относится к технике СВЧ.

Известен коллектор теплообменник приборов сверхвысоких частот с принудительным жидкостным охлаждением, выполненный в виде оребренной поверхности, заключенной в корпус, например цилиндрический (1$.

Однако известный коллектор-теплообменник имеет малые допустимые удельные тепловые нагрузки на поверхность теплосьема.

1Лель изобретения - улучшение допусти- 1О мых удельных тепловых нагрузок на поверхность теплосьема — достигается тем, что в предлагаемом коллекторе-теплообменнике приборов сверхвысоких частот с принудительным жидкостным охлаждением, выпол- 15 ненным в виде оребренной поверхности, заключенной в корпус например цилиндрический, в ребрах выполнены отверстия, расположенные, например, по концентрическим окружностям; при этом отверстия вместе с межреберным пространством образуют каналы с периодически изменяющимся сечением.

На фиг. 1 приведена конструкция коллектора-теплообменника; на фит. 2 — сечение по А-А на фиг. 1. 25

Вцилиндрическом корпусе 1 коллекторатеплообменника приборов сверхвысоких частот с принудительным жидкостным охлаждением, закрытом крышками 2 и 3, расположен приемник электронов 1 с оребреннной поверхностью. В ребрах 5 выполнен ряд отверстий 6, расположенных по концентрическим окружностям. Отверстия вместе с межреберным пространством образуют каналы с периодически изменяющимся сечением.

Коллектор-теплообменник работает следующим образом.

Мошность, сосредоточенная в приемнике электронов 4, растекается по ребрам 5 и корпусу 1. Она отбирается потоком жидкости, проходяшим через периодическую систему отверстий 6 в ребрах и межреберные пространства. Пдток охлаждающей жидкости, ускоренный в плоскости ребра, попадая в межреберное пространство, резко тормозится (суммарное сечение отверстий в ребре много меньше сечения межреберного пространства), что приводит к его дополнительной турбунизации. Такое пульсирующее

542 движение потока охлаждающей жидкости значительно увеличивает передачу тепла от оребренной поверхности приемника электронов к охлаждающей жидкости.

Размеры ребер и зазоров между ними выбирают так, чтобы не нарушить прочности и жесткости конструкции, а также создать условия для эффективной передачи тепла от ребер.

При отношении высоты ребра к величине р зазора между ребрами 0,8-2 турбунизации потока жидкости обеспечивает наиболее эффективную передачу тепла.

Формула vçoбpåòåíèÿ

Коллектор-теплообменник приборов сверхвысоких частот с принудительным жид271

4 костным охлаждением выполненный в виде оребренной поверхности, заключенной в корпус, например цилиндрический, о т л и— ч а ю ш и и с я тем, что, с целью увеличения допустимых удельных тепловых нагрузок на поверхность теплосьема, в ребрах выполнены отверстия, расположенные, например, по концентрическим окружностям, при этом они вместе с межреберным пространством образуют каналы с периодически изменяющимся сечением.

Источники информации, принятые во внимание при экспертизе изобретения:

1. Хоблер, Теплопередача и теплообмен.

М., Госхимиздат, 1961, стр. 250 (прототип).

542271

A -А
