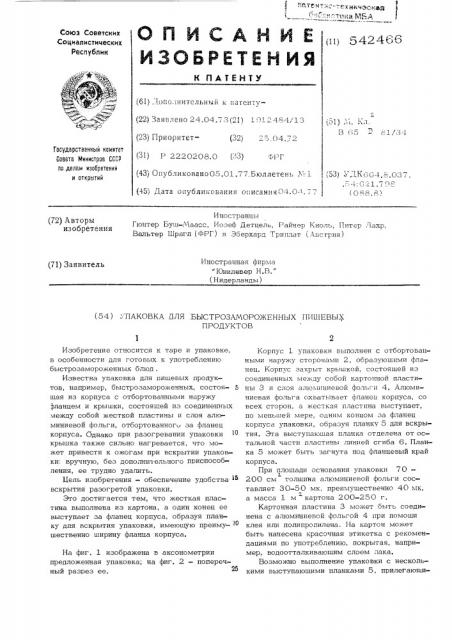

ОПИСАНИЕ

Союз Советских

Социалистических

Республик (11) 542466

ИЗОБРЕТЕН ИЯ

К llATEHTY (61), Ьпо, нительный к патенту(22) Заявлено 24.04,73(о1) 10 2464/13 (23) Приоритет(32) =5.04.72

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (З1) P 2220208.0 (33) ФРГ (43) Опубликовано05.01.77 Бюллетень У 1 (45) Дата опубликования описания04.0- . 77

1 (53) ".%664.&.037.

1 70Р, (0RH,R) Иностранцы

Гюнтер Буш-Маасс, Иозеф Детцель, Райнер Кноль, Питер Лахр, Вальтер Шрагл (ФРГ) и Зоерхард Триплат (Австрия) (72) Авторы изобретения

Иностранная фирма

"10нилевер Н.В." (Нидерланды ) (71) Заявитель (54) ПАКОВКА ДЛЯ:БЫСТРОЗАМОРОЖЕННЫХ HHIllEBbIX

ПРОДУКТОВ

Изобретение относится к таре и упаковке, в особенности для готовых к употреблению быстрозамороженных блюд .

Известна упаковка для пишевых продуктов, например, быстрозамороженных, состоя- 5 шая из корпуса с отбортованными наружу сланцем и крышки, состояшей из соединенных между собой жесткой пластины и слоя алюминиевой фольги, отбортованног за фланец корпуса. Однако при разогревании упаковки крышка также сильно нагревается, что может привести к ожогам при вскрытии упаковки: вручную, без дополнительного приспособления, ее трудно удалить.

Бель изобретения — обеспечение удобства 15 вскрытия разогретой упаковки.

Это достигается тем, что жесткая пластина выполнена из картона, а один конец ее выступает за фланец корпуса, образуя планку для вскрытия упаковки, имеюшую преиму- -О

20 шественно ширину- фланца корпуса.

На фиг. 1 изображена в аксонометрии предложенная упаковка; на фиг. 2 — поперечный разрез ее.

Корпус 1 упаковки выполнен с отбортованными наружу сторонами 2, образуюшпми фланец. Корпус закрыт крышкой, состояшей из соединенных между собой картонной пластины 3 и слоя алюмит иевой фольги 4. Алюминиевая фольга охватывает фланец корпуса, со всех сторон, а жесткая пластина выступает, по меньшей мере, одним концом за фланец корпуса упаковки, образуя планку 5 для вскрытия. Зта выступаюшая планка отделена от остальной части пластины линией сгиба 6. Планка 5 может быть загнута под фланцевый край корпуса.

При плошади основания упаковки 70—

2.

200 см толшина алюминиевой фольги составляет 30-50 мк, преимушественно 40 мк, 7 а масса 1 м " картона 200-250 г.

Картонная пластина 3 может быть соединена с алюминиевой фольгой 4 при помошп клея или полипропилена. На картон может быть нанесена красочная этикетка с рекомендациями по употреблению, покрытая, например, водоотталкиваюшим слоем лака.

Возможно выполнение упаковки с несколькими выступаюшими планками 5, прилегаюшими, начример, не только к поперечным сторонам корпуса, но также и к смежным его сторонам. При этом планки могут быть отделены от остальной части пластины линиями сгиба.

Ь

После разогревания упаковки с готовым блюдом крышка удаляется при помощи выступающей пластины.

l0

Формула изобретения

Упаковка для быстрозамороженных пищевых продуктов, состоящая из корпуса с отбортованным наружу фланцем и крышки, состоящей из соединенных между собой жесткой пластины и слоя алюминиевой фольги, отбортованной за фланец корпуса, о т л и ч а юш а я с я тем, что, с целью удобства вскрытия разогретой упаковки, жесткая пластина выполнена из картона и, по меньшей мере, один конец ее выступает за фланец корпуса, образуя планку для вскрытия упаковки, имеющую преимущественно ширину фланца ко пуса.

Источники информации принятые во внимание при экспертизе;

1. Заявка ФРГ № 1809621, кл. 81 с

22, выкладка 1970 г.
