Реферат

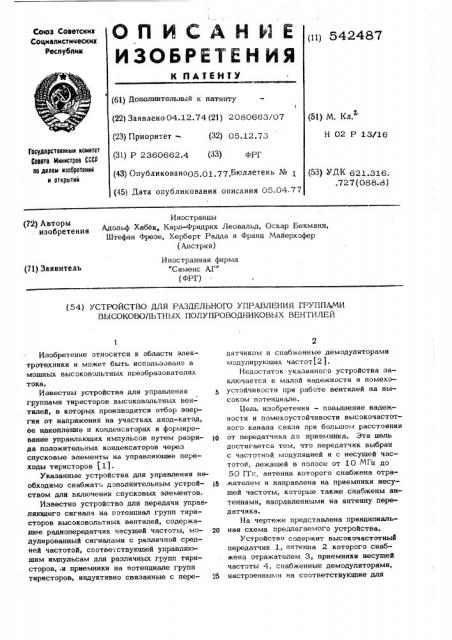

Союз Советских

Социалистических

Республик (1Ц 542487 (б1) Дополнительный к патенту

I (22) Заявлено 04.12.74 (21) 2080663/07 (51) М, Кл. (23) Приоритет {32) 05. 12. 78 (31) Р 2360662,4 (33) ФРГ (43) Опубликовано05 01.77.Бюллетень № 1 (45) Дата опубликования описания 05.04.77

Н 02 P 13/16

Государственнын иаиитет

Совета Министров СССР ио делам изобретений и открытий

@3) К 621 а16.727 (088.8) Иностранцы

Адольф Хабек, Карл-Фридрих Леовальд, Оскар Бекманн, Штефан Фрезе, Херберт Радда и Франц Майерхофер (Австрия) (72) Авторы изобретения

Иностранная фирма

"Сименс АГ" (ФРГ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЬНОГО УПРАВЛЕНИЯ ГРУППАМИ

ВЪ|СОКОВОЛЬТНЪ|Х ПОЛУПРОВОДНИКОВЫХ ВЕНТИЛЕЙ

Изобретение относится к области электротехники и может быть использовано в мощных высоковольтных преобразователях тока.

Известны устройства для управления группами тиристоров высоковольтных вентилей, в которых производится отбор энергии от напряжения на участках анод-катод, ее накопление s конденсаторах и формирование управляющих импульсов путем разря- тп да положительных конденсаторов через спусковые элементы на управляющие переходы тиристоров (1).

Указанные устройства для управления необходимо снабжать дополнительным устройством для включения спусковых элементов.

Известно устройство для передачи управляющего сигнала на потенциал групп тиристоров высоковольтных вентилей, содержащее радиопередатчик несущей частоты, мо- 20 дулированный сигналами с различной средней частотой, соответствующей управляющим импульсам для различных групп тиристоров,:и приемники на потенциале групп тиристоров, индуктивно связанные с пере- 25 датчиком и снабженные демодуляторами модулирующих частот(2), Недостаток указанного устройства заключается в малой надежности и помехоустойчивости при работе вентилей на высоком потенциале.

Цель изобретения — повышение надежности и помехоустойчивости высокочастотного канала связи при большом расстоянии от передатчика до приемника. Эта цель достигается тем, что передатчик выбран с частотной модуляцией и с несущей частатой., лежащей в полосе от 10 МГц до

50 ГГц, антенна которого снабжена отражателем и направлена на приемники несущей частоты, которые также снабжены антеннами, направленными на антенну передатчика.

На чертеже представлена принципиальная схема предлагаемого устройства.

Устройство содержит высокочастотный передатчик 1, аитекна 2 которого снабжена отражателем 3, приемники несущей частоты 4, снабженные демодуляторами, настроенными на соответствующие для

ФЗ каждой группы вентилей 5 модулирующие частоты, и устройствами запуска вентилей, причем приемники снабжены антеннами 6, направленными на антенну передатчика.

Устройство работает следующим образом. Передатчик 1 передает частотно-модулированные сигналы, соответствующие управляющим импульсам для соответствующих групп вентилей. Излучение антенны 2 передатчика 1 направляется отражателем 3 на антенны 6 приемников 4, благодаря этому уменьшаются потери и канале связи.

Демодуляторы приемников выделяют сигна. ы управляющих импульсов и через устройcYBd запуска включают соответствующие группы вентилей.

Уменьшение потерь в канале связи, нрименение частотной модуляции и использование для несущей частоты высокочастотнот о диапазона от 10 r I до 50 ГГи повышают надежность и помехоустойчивость устройства.

Формула изобретения

Устройств о для раздел ь наго управле и и я. рунпами высоковольтных полупроводниковых вентилей, содержащее высокочасто пый передатчик, несущая частота которого модулирована сигналами управления с частотой модуляции, различной для каждой группы вентилей, приемники несущей частоты, снабженные демодуляторами, настроенными на соответствующие для каждой группы вентилей модулирующие частоты, и блоки запуска вентилей, о т л и ч а ю— I щ е е с я тем, что, с целью повышения помехоустойчивости и надежности при большом расстоянии от передатчика до приемника, передатчик выбран с частотной модуляцией и с несущей частотой, лежащей в полосе от 10 МГп до 50 ГГц, антенна

L которого снабжена отражателем и направлена на приемники несущей частоты, к торые также снабжены антеннами, направленными на антенну передатчика.

Источники информации, принятые во внимание при экспертизе:

l. Патент ФРГ № 1538099, 21 и

1 2/04-, 1 968.

25 2. Патент Швейцарии ¹ 413933, 21 Л 12/03, 1969 {прототип).
