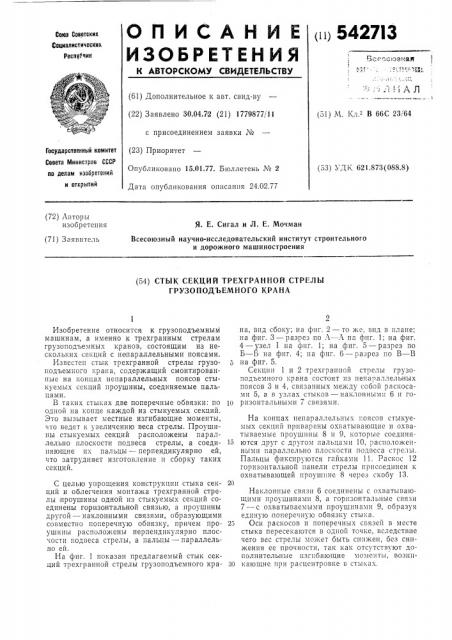

ОП ИСА НИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»> 5427I3

Союз Советских т".оциалистическик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.04.72 (21) 1779877j11 с присоединением заявки № (23) Приоритет

Опубликовано 15.01.77. Бюллетень ¹ 2

Дата опубликования описания 24.02.77 (51) М. Кл. - В 66С 23/64

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (53) УДК 621.873(088.8) (72) Авторы изобретения

Я. Е. Сигал и Л. E. Мочман (71) Заявитель

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения (54) СТЫК СЕКЦИЙ ТРЕХГРАННОЙ СТРЕЛЫ

ГРУЗОПОДЪЕМНОГО КРАНА

Изобретение относится к грузоподъемным машинам, а именно к трехгранным стрелам грузоподъемных кранов, состоящим из нескольких секций с непараллельными поясами.

Известен стык трехгранной стрелы грузоподъемного крана, содержащий смонтированные на концах непараллельных поясов стыкуемых секций проушины, соединяемые пальцами.

В таких стыках две поперечные обвязки: по одной на конце каждой из стыкуемых секций.

Это вызывает местные изгибающие моменты, что ведет к увеличению веса стрелы. Проушины стыкуемых секций расположены параллельно плоскости подвеса стрелы, а соединяющие их пальцы — перпендикулярно ей, что затрудняет изготовление и сборку таких секций.

С целью упрощения конструкции стыка секций и облегчения монтажа трехгранной стрелы проушины одной из стыкуемых секций соединены горизонтальной связью, а проушины другой — наклонными связями, образующими совместно поперечную обвязку, причем проушины расположены перпендикулярно плоскости подвеса стрелы, а пальцы — параллельно ей.

На фиг. 1 показа и предлагаемый стык секций трехгранной стрелы грузоподъемного крана, вид сбоку; на фиг. 2 — то же, впд в плане; на фиг. 3 — разрез по А — А на фиг. 1; на фиг.

4 — узел 1 на фпг. 1; на фиг. 5 — разрез по

Б — Б на фиг. 4; на фиг. 6 — разрез по  — В на фиг. 5.

Секции 1 и 2 трехгранной стрелы грузоподъемного крана состоят из непараллельных поясов 3 и 4, связанных между собой раскосами 5, а в узлах стыков — наклонными 6 и го1о ризонтальными 7 связями.

На концах непараллельных гоясов стыкуемых секций приварены охгатывающие и охватываемые проушины 8 и 9, которые соединя15 ются друг с другом пальцами 10, расположенными параллельно плоскости подвеса стрелы.

Пальцы фиксируются гайками 11. Раскос 12 горизонтальной панели стрелы присоединен к охватывающей проушине 8 через скобу 13.

Наклонные связи 6 соединены с охвать,вающими проушинами 8, а горизонтальные связи

7 — с охватываемыми проушинами 9, образуя единую поперечную обвязку стыка.

25 Оси раскосов и поперечных связей в месте стыка пересекаются в одной точке, вследствие чего вес стрелы может быть снижен, без снижения ее прочности, так ка«отсутствуют дополнительные изгибающие моменты, возни30 кающие при расцентровке в сты«ах.

542713

Формула изобретения

Стык секций трехгранной стрелы грузоподьемного крана, содержащий смонтированные на концах непараллельных поясов стыкуемых секций проушины, соединяемые пальцами, отличающийся тем, что, с целью упрощения конструкции его и облегчения монтажа стрелы, проушины одной из стыкуемых секций соединены горизонтальной связью, а проушины другой — наклонными связями, образующими совместно поперечную обвяз ку, при5 чем проушины расположены перпендикулярно плоскости подвеса стрелы, а пальцы — параллельно ей.

54i2 713

Ры5 ч иг б
