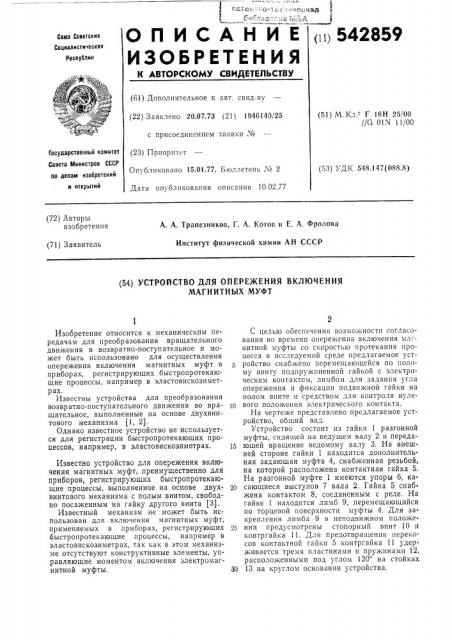

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 542859

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) 3 аявлено 20.07.73 (21) 1946140/25 (51) M. Кл.-" Г 16Н 25/00

//G 011Ч 11/00 с присоединением заявки ¹

Государствеиный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.01.77. Бюллетень М 2

Дата опубликования описания 10.02.77 (53) УДК 548.147(088.8) (72) Авторы изобретения

А. А. Трапезников, Г. А. Котов и E. А. Фролова

Институт физической химии АН СССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПЕРЕЖЕНИЯ ВКЛЮЧЕНИЯ

МАГНИТНЫХ МУФТ

Изобретение относится к механическим передачам для преобразования вращательного движения в возвратно-поступательное и может быть использовано для осуществления опережения включения магнитных муфт в приборах, регистрирующих быстропротекающие процессы, например в эластовискозиметрах.

Известны устройства для преобразования возвратно-поступательного движения во вращательное, выполненные на основе двухвинтового механизма (1, 2).

Однако известное устройство не используется для регистрации быстропротекающих процессов, например, в эластовискозиметрах.

Известно устройство для опережения включения магнитных муфт, преимущественно для приборов, регистрирующих быстропротекаю. щие процессы, выполненное на основе двухвинтового механизма с полым винтом, свободно посаженным на гайку другого винта (3).

Известный механизм не может быть использован для включения магнитных муфт, применяемых в приборах, регистрирующих быстропротекающие процессы, например в эластовискозиметрах, так как в этом механизме отсутствуют конструктивные элементы, управляющие моментом включения электромагнитной муфты. (. целью обеспечения возможности согласования во времени опережения включения магнитной муфты со скоростью протекания процесса в исследуемой среде предлагаемое устройство снабжено перемещающейся по полому винту подпружиненной гайкой с электрическим контактом, лимбам для задания угла опережения и фиксации подвижной гайки на полом винте и средством для контроля нуле1р ного положения электрического контакта.

На чертеже представлено предлагаемое устройство, общий вид.

Устройство состоит из гайки 1 разгонной муфты, сидящей на ведущем валу 2 и переда15 ющей вращение ведомому валу 3. На внешней стороне гайки 1 находится дополнительная задающая муфта 4, снабженная резьбой, на которой расположена контактная гайка 5.

На разгонной муфте 1 имеются упоры 6, ка20 сающиеся выступов 7 вала 2. Гайка 5 снаб. жена контактом 8, соединенным с реле, На гайке 1 находится лимб 9, перемещающийся по торцевой поверхности муфты 4. Для за. крепления лимба 9 в неподвижном положе.

25 нии предусмотрены стопорный винт 10 и контргайка 11. Для предотвращения переко. сов контактной гайки 5 контргайка 11 удер. живается тремя пластинами и пружинами 12, расположенными под углом 120 на стойках

30 13 на круглом основании устройства, 542859

Устройство устанавливается на ведущий вал 2 над нижней электромагнитной муфтой включения и работает следующим образом.

Вращательное движение вала 2 передается гайке 1. Когда гайка 1 доходит до предельного нижнего положения и ее упоры 6 соприкасаются с выступами 7 на теле вала 2, контактная гайка 5 скользит вниз по винтовой резьбе муфты 4. Гайка 5, опускаясь, включает контакт 8. Величина угла опережения регулируется лимбом 9. Нулевое положение определяется моментом касания контакта 8 и соприкосновения упоров 6 и выступов 7 и включения сигнальной лампочки. Величина угла опережения подсчитывается из скорости вращения ведомого вала и необходимого угла его поворота до момента остановки. С помощью лимба 9 контактная гайка отводится на заданное расстояние от нулевого положения, после чего лимб закрепляется в неподвижном положении. Во избежание заклинивания контактной гайки в нижнем положении резьба муфты 4 не доводится до конца, а пружина 12 после сжатия отбрасывает гайку

5 вновь на резьбу по окончании работы устройства.

Измерения, проведенные с помощью предлагаемого устройства, показали, что согласование времени опережения включения магнитной муфты со скоростью протекания процесса в исследуемой среде достигает 0,001 с. В приборе для регистрации быстропротекающих процессов без данного устройства такое согласование составляет 0,05 с и более.

Предлагаемое устройство используется в эластовискозиметре — приборе, предназначенном для исследования свойств быстрорелаксирующих коллоидных и полимерных систем. Прибор содержит электромагнитную муфту, выполненную в виде магнитной головки и предназначенную для освобождения внутреннего цилиндра (или конуса), измеряющего по углу поворота величину обратимой деформации исследуемой системы после остановки внешнего цилиндра (или диска) .

Предлагаемое устройство служит для опережения включения магнитной муфты на вре5 мя, протекающее с момента остановки внешнего цилиндра до момента освобождения внутреннего цилиндра. Устройство позволяет уменьшить время между моментом остановки внешнего цилиндра и моментом освобож)o дения внутреннего цилиндра с 0,05 до 0,001 с.

Благодаря применению предлагаемого устройства в эластовискозиметре в быстрорелаксирующих растворах полимеров регистрируются обратимые деформации на 30 — 40 /О бо1; лее высокие, чем измеряемые без устройства, т. е. значительно повышается точность измерения.

Формула изобретения

20 Устройство для опережения включения магнитных муфт, преимущественно для приборов, регистрирующих быстропротекающие процессы, выполненное на основе двухвинтового механизма с полым винтом, свободно поса25 женным на гайку другого винта, о тл и ч а ющееся тем, что, с целью обеспечения возможности согласования во времени опережения включения магнитной муфты со скоростью протекания процесса в исследуемой среЗО де, оно снабжено перемещающейся по полому винту подпружиненной гайкой с электрическим контактом, лимбом для задания угла опережения и фиксации подвижной гайки на полом винте и средством для контроля нулевого положения электрического контакта, Источники информации, принятые во внимание при экспертизе заявки:

1. Патент Франции № 2145777, кл. F 16Н, 4О 1969 г.

2. Патент США № 3453897, кл, 74 — 89, 1970 г.

3. Авторское свидетельство СССР № 257969, М. Кл. F 16Н, 1969 г, 542859
