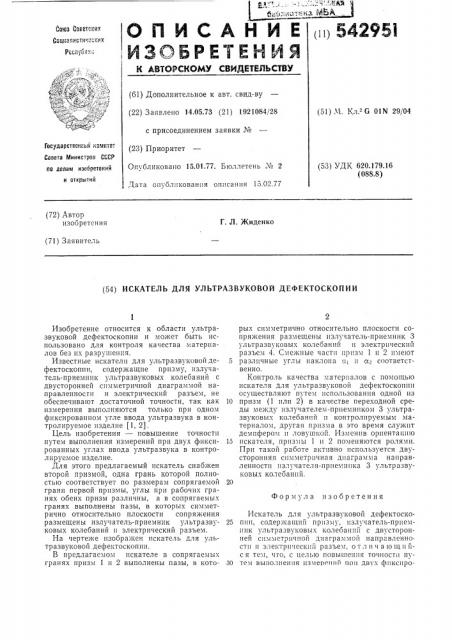

ОПИСАНИЕ ,ИЗОБРЕТЕН ИЯ

Союз Советских

Соцеаеесте;весел

РесГ 1 б.1е. ВТОРскОму сеидетВЛВстеу (61) Дополнительное к авт. свид-ву (22) Заявлено 14.05.73 (21) 1921084/28 с присоединением заявки № (23) Приоритет

Опубликовано 15.01.77. Бюллетень ¹ 2

Дата опубликования описания 15.02.77 (51) Ч. Кл.- G 01N 29/04

Государстеенаык комитет

Совета Министров СССР оо лолам иэобретееей и открытиЙ (53) УДК 620.179.16 (088.8) (72) Автор изобретения

Г. Л. Жиденко (71) Заявитель (54) ИСКАТЕЛЬ ДЛЯ УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОПИИ

Формула изобретения

Изобретение относится к области ультразвуковой дефектоскопии и может быть использовано для контроля качества материаловв без их разрушения.

Известные искатели для ультразвуковой дефектоскопии, содержащие призму, излучатель-приемник ультразвуковых колебаний с двусторонней симметричной диаграммой направленности и электрический разъем, не обеспечивают достаточной точности, так как измерения выполняются только при одном фиксированном угле ввода ультразвука в контролируемое изделие (1, 2).

Цель изобретения — повышение точности путем выполнения измерений при двух фиксированных углах ввода ультразвука в контролируемое изделие.

Для этого предлагаемый искатель снабжен второй призмой, одна грань которой полностью соответствует по размерам сопрягаемой грани первой призмы, углы при рабочих гранях обеих призм различны, а в сопрягаемь|х гранях выполнены пазы, в которых симметрично относительно плоскости сопряжения размещены излучатель-приемник ультразвуковых колебаний и электрический разъем.

На чертеже изображен искатель для ультразвуковой дефектоскопии.

В предлагаемом искателе в сопрягаемых гранях призм 1 и 2 выполнены пазы, в которых симметрично относительно плоскости сопряжения размещены излучатель-приемник 3 ультразвуковых колебаний и электрический разъем 4. Смежные части призм 1 и 2 имеют

5 plI3 III IHble 3 глы наклона Gl il cx aсоответственно.

Контроль качества материалов с помощью искателя для ультразвуковой дефектоскоппп осуществляют путем использования одной из

10 призм (1 пли 2) в качестве переходной среды между излучателем-приемником 3 ультразвуковых колебаний и контролируемым материалом, другая призма в это время служит демпфером и ловушкой. Изменив ориентацшо

15 искателя, призмы 1 и 2 поменяются ролями.

При такой работе активно используется двусторонняя симметричная диаграмма направленности излучателя-приемника 3 ультразвуковых колебаний.

Искатель для ультразвуковой дефектоско25 пип, содержащий призму, излучатель-приемник ультразвуковых колеоаппй с двусторон. ней симметричной диаграммой направленно. стп и электрпческпй разъем, отл II ч а ю щи IIс я тем, что, с целью повышения точности II) 30 тем выполнения изменений поп двух фикспро542951

Составитель А. Смирнов

Редактор Н. Аристова Техред И. Карандашова Корректор T. Добровольская

Заказ 44/9 Изд. № 109 Тираж 1054 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ванных углах ввода ультразвука в контролируемое изделие, он снабжен второй призмой, одна грань которой полностью соответствует по размерам сопрягаемой грани первой призмы, углы при рабочих гранях обеих призм различны, а в сопрягаемых гранях выполнены пазы, в которых симметрично относительно плоскости сопряжения размещены излучатель-приемник ультразвуковых колебаний и электрический разъем.

Источники информации, принятые во внимание при экспертизе:

5 1. Соколов В. С. «Дефектоскопия материалов», Гос. энерг. изд. 1957, стр. 98, 99.

2. Патент Франции Мв 2001213, кл, G 01N

29/04, 1972 r. (прототип).
