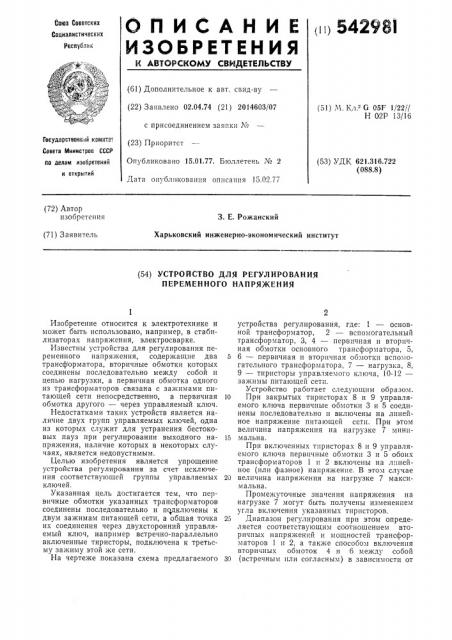

О П И С А Н И Е () 54298i
ИЗОБРЕТЕНИЯ
Йоюз Советских
Социалистических
Республик
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.04.74 (21) 2014603/07 (51) М. Кл. G 05F 1/22//
Н 02Р 13/16 с присоединением заявки ЛЪ
Государствени нй комитет (23) Приоритст
Опубликовано 15.01.77. Бюллетень Х 2
Совета Министров СССР по лелем изобретений (53) УДК 621.316.722 (088.8) Дата опубликования описания 15.02.77 и открытий (72) Автор изобретения
3. E. Рожанский
Харьковский инженерно-экономический институт (71) Заявитель (54) УСТРОЙ СТВО ДЛЯ РЕГУЛ ИРО ВАН ИЯ
ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
Изобретение относится к электротехнике и может быть использовано, например, в стабилизаторах напряжения, электросварке.
Известны устройства для регулирования переменного напряжения, содержащие два трансформатора, вторичные обмотки которых соединены последовательно между собой и цепью нагрузки, а первичная обмотка одного из трансформаторов связана с зажимами питающей сети непосредственно, а первичная обмотка другого — через управляемый ключ.
Недостатками таких устройств является наличие двух групп управляемых ключей, одна из которых служит для устранения бестоковых пауз при регулировании выходного напряжения, наличие которых в некоторых случаях, является недопустимым.
Целью изобретения является упрощение устройства регулирования за счет исключения соответствующей группы управляемых ключей.
Указанная цель достигается тем, что первичные обмотки указанных трансформаторов соединены последовательно и подключены к двум зажимам питающей сети, а общая точка их соединения через двухсторонний управляемый ключ, например встречно-параллельно включенные тиристоры, подключена к третьему зажиму этой же сети.
На чертеже показана схема предлагаемого устройства регулирования, где: 1 — основной трансформатор, 2 — вспомогательный трансформатор, 3, 4 — первичная и вторичная обмотки основного трансформатора, 5, 5 6 — первичная и вторичная обмотки вспомогательного трансформатора, 7 — нагрузка, 8, 9 — тиристоры управляемого ключа, 10-12— зажимы питающей сети.
Устройство работает следующим образом.
10 При закрытых тиристорах 8 и 9 управляемого ключа первичные обмотки 3 и 5 соединены последовательно и включены на линейное напряжение питающей сети. При этом величина напряжения на нагрузке 7 мини15 мальна.
При включенных тиристорах 8 и 9 управляемого ключа первичные обмотки 3 и 5 обоих трансформаторов 1 и 2 включены на линейное (или фазное) напряжение. В этом случае
2д величина напряжения на нагрузке 7 максимальна.
Промежуточные значения напряжения на нагрузке 7 могут быть получены изменением угла включения указанных тирпсторов.
25 Диапазон регулирования при этом определяется соответствующим соотношением вторичных напряжений и мощностей трансформаторов 1 и 2, а также способом включения вторичных обмоток 4 и 6 между собой
30 (встречным пли согласным) в зависимости от
542981
Составитель Д. Фуфлыгин
Техред E. Петрова
Редактор Н. Каменская
Корректор Т. Добровольская
Заказ 44/17 Изд. № 109 Тираж 1069 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 конкретны. . требований, предъявляемых к устройству регулирования переменного напряжения в целом.
В качестве зажимов 10 и 11 питающей сети могут быть использованы две любые фазы последней, а зажим 12 должен быть соединен либо с третьей фазой, либо с нулевым проводом этой же сети.
Формула изобретения
Устройство для регулирования переменного напряжения, содержащее два трансформатора, вторичные обмотки которых соединены последовательно между собой и с цепью нагрузки, а первичная обмотка одного из них связана с зажимами питающей сети непосред5 ственно, а другого — через управляемый ключ, отличающееся тем, что, с целью упрощения устройства, указанные первичные обмотки соединены последовательно и подключены к двум из зажимов питающей сети, 10 а общая точка их соединения через двусторонний управляемый ключ подсоединен а к третьему зажиму этой же сети.
